ZM90G20A01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 2.49N 400μm 5000000Cycles 10000Cycles@ CQC 通孔安装 19.8mm*6.4mm*6.4mm
供应商型号: ZM90G20A01
供应商: Master
标准整包数: 10

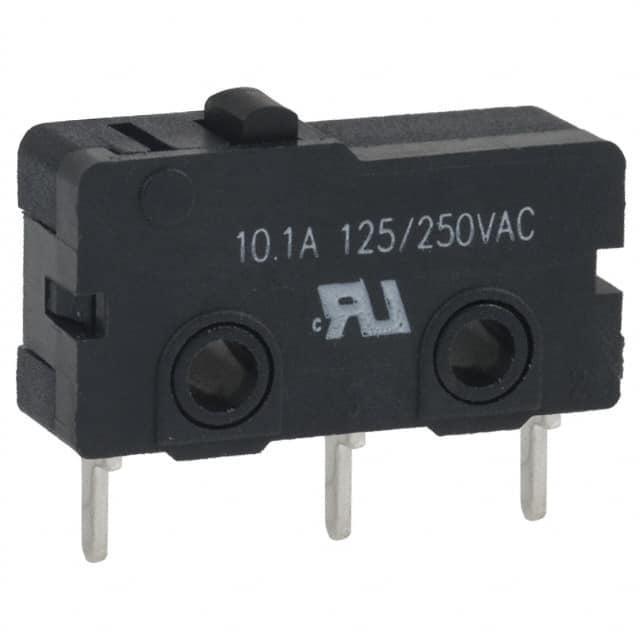

HONEYWELL 限位开关 ZM90G20A01

ZM90G20A01概述

    # MICRO SWITCH ZM/ZM1 系列微型基本开关技术手册解析

    1. 产品简介


    基本介绍
    MICRO SWITCH ZM 和 ZM1 系列是来自 Honeywell MICRO SWITCH 家族中 Z 系列微型基本开关的一员。尽管体积小巧(尺寸为 19.80 mm x 10.60 mm x 6.40 mm [0.78 in x 0.42 in x 0.25 in]),但这些开关具有强大的控制能力,适用于逻辑级(计算机电路)到功率级负载(最高可达 16.1 A 和 250 Vac)。
    应用领域
    ZM 和 ZM1 系列广泛应用于空间受限的环境中,例如复印机、收银机(检测抽屉状态)、冰箱、暖通空调系统(HVAC)和医院病床等领域。

    2. 技术参数


    以下是 ZM 和 ZM1 系列的核心技术参数:
    - 外形尺寸:小巧紧凑,长度小于 20 mm。
    - 认证:支持 UL、cUL、CE、CQC 和 ENEC 认证。
    - 电气性能:电流范围从 0.1 A 到 16.1 A,电压等级最高可达 250 Vac。
    - 触点材料:银合金和金镀银合金。
    - 密封等级:IP40。
    - 温度范围:ZM 系列为 -40 °C 至 125 °C,ZM1 系列为 -40 °C 至 85 °C。

    3. 产品特点和优势


    - 紧凑设计:适合空间有限的应用场合。
    - 可靠性高:能够在极端环境下长期稳定运行。
    - 灵活配置:提供多种接触选项和杠杆形式,适应不同应用需求。
    - 认证齐全:通过多项国际安全标准认证,确保产品质量。

    4. 应用案例和使用建议


    应用案例
    - 收银机:用于检测抽屉的打开或关闭状态。
    - 复印机:作为控制单元的一部分,确保设备正常运行。
    - 医疗设备:如医院病床,用于位置监控。
    使用建议
    在使用 ZM 和 ZM1 系列开关时,应注意安装环境的温度变化,避免超出额定温度范围操作。此外,对于大电流负载,选择银合金触点的产品可提高耐用性。

    5. 兼容性和支持


    ZM 和 ZM1 系列开关与其他主流电子产品具有良好的兼容性,且厂商提供了全面的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不稳定 | 检查接线是否牢固并确认环境温度条件 |
    | 触点烧蚀 | 更换为银合金或金镀银合金触点型号 |
    | 长期使用后机械寿命下降 | 考虑升级至更高机械寿命的设计版本 |

    7. 总结和推荐


    综合评估
    MICRO SWITCH ZM/ZM1 系列微型基本开关凭借其紧凑的结构、广泛的适用范围和高可靠性,在多个行业中表现出色。无论是逻辑级还是功率级应用,都提供了多样化的解决方案。
    推荐结论
    强烈推荐此系列产品用于需要高性能和空间优化的工业或消费级电子设备中。其优异的电气特性和多样的配置选项使其成为同类产品中的佼佼者。

ZM90G20A01参数

参数
电流额定值 -
电气寿命 10000Cycles@ CQC
机械寿命 5000000Cycles
最小行程 400μm
操作力 2.49N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 19.8mm*6.4mm*6.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZM90G20A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM90G20A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM90G20A01 ZM90G20A01数据手册

ZM90G20A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.2614 ¥ 27.6241
50+ $ 2.4187 ¥ 20.1106
100+ $ 2.2334 ¥ 18.5699
250+ $ 1.8813 ¥ 15.6426
500+ $ 1.82 ¥ 15.1247
750+ $ 1.7914 ¥ 14.6697
1000+ $ 1.7914 ¥ 14.6697
库存: 1000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 276.24
