NGCMA10AX01L

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Off-Mom,On-Mom DPST-NO/NC 3.06N 4.9mm 5000000Cycles 500000Cycles 6A(AC),550mA(DC) 导线安装,底座安装 30mm*30mm*71.1mm
供应商型号: 480-7097-ND
供应商: Digi-Key
标准整包数: 1

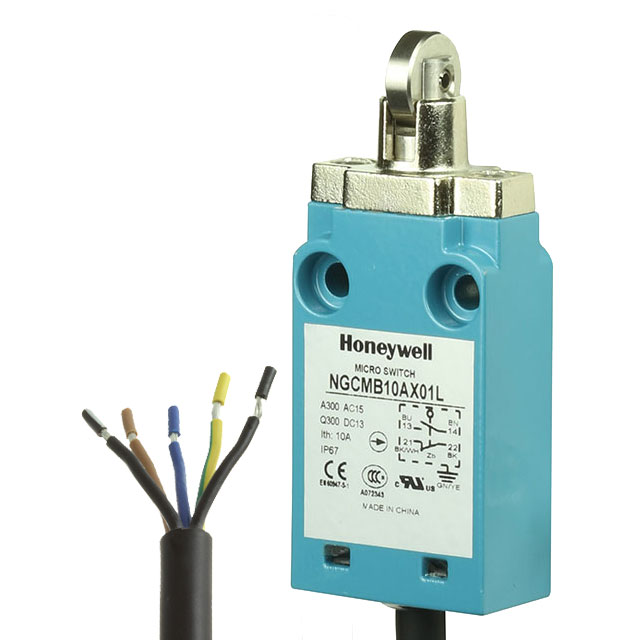

HONEYWELL 限位开关 NGCMA10AX01L

NGCMA10AX01L概述


    产品简介


    Honeywell MICRO SWITCH Compact Limit Switches NGC系列
    Honeywell的微型开关(Micro Switch)紧凑型限位开关NGC系列提供了一种可配置的平台,用于中等负载开关的应用。该系列允许客户选择单极双掷(SPDT)或双极双掷(DPDT)电路,而无需改变同一NGC系列下的外壳和安装底座。此外,NGC系列可以配置超过38万种不同的方式,全球范围内的批准使其可用于室内外多种应用场景。

    技术参数


    | 特性 | 参数 |

    | 电路配置 | SPDT或DPDT可配置 |
    | 触点类型 | 爆破动作、正向断开接触 |
    | 接触材料 | 银合金和金镀层 |
    | 认证 | UL, CE, cUL, CCC |
    | 标准 | 符合IEC 60947-5-1, IEC 61373, EN45545-2标准(金属部件需带M12连接器) |
    | 防护等级 | NEMA 1, 4, 12, 13; IP67 |
    | 材料选项 | 金属和塑料外壳 |
    | 温度范围 | -25°C至75°C(低/高温度变体) |
    | 绝缘电压 | 400V(SPDT),250V(DPDT) |
    | 机械寿命 | SPDT:5百万次循环(最低),DPDT:5百万次循环(仅适用于AgNi接触器) |
    | 电寿命 | 参见表3 |

    产品特点和优势


    成本效益:
    - 单一来源提供紧凑型SPDT和DPDT限位开关,简化供应链管理,降低成本。
    多功能性:
    - 耐用包装使其适用于恶劣的室内或室外环境,确保稳定性能。
    可配置性:
    - 设计工程师可以通过标准化单一安装位置来满足不同电气要求,从而实现广泛应用。
    应用支持:
    - 全球客户能够获得区域技术支持,确保新应用的顺利进行和故障排除。

    应用案例和使用建议


    应用案例:
    - 工程机械如龙门架位置检测
    - 自动化系统如电梯和扶梯
    - 移动照明塔
    使用建议:
    - 对于龙门架位置检测,建议在设计时考虑开关的耐用性,确保其在长时间运行下仍能保持可靠性能。
    - 在自动化系统中,合理布局多个开关以实现冗余保护,提高系统的整体可靠性。

    兼容性和支持


    NGC系列与其他同类电子元件兼容,并且得到了广泛的全球认证。Honeywell提供详尽的技术文档和应用支持,确保用户能够在多种应用场景中发挥其最大效能。

    常见问题与解决方案


    问题1:开关在高温环境下无法正常工作。
    解决方案:选择高/低温版本的开关,如H85或L40变体,以适应极端温度条件。
    问题2:安装过程中出现电气连接不良。
    解决方案:严格按照安装指南操作,确保所有连接都正确紧固,并检查是否有虚焊现象。
    问题3:接触电阻不稳定。
    解决方案:确保接触面清洁并涂抹适当的导电膏,更换为金镀层接触器以提高稳定性。

    总结和推荐


    综合评估:
    - 优点:
    - 多样化的配置选项,简化供应链管理;
    - 强大的耐用性和防护能力,适用于多种恶劣环境;
    - 广泛的支持和维护服务,确保长期的可靠运行。
    推荐使用:
    Honeywell MICRO SWITCH Compact Limit Switches NGC系列是众多工业应用的理想选择。凭借其高可靠性、多功能性和广泛支持,该系列产品在市场上具有显著的竞争优势。强烈推荐给需要高性能、可靠性和多样性的用户。

NGCMA10AX01L参数

参数
操作力 3.06N
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
执行器角度 -
电流额定值 6A(AC),550mA(DC)
电气寿命 500000Cycles
机械寿命 5000000Cycles
最小行程 4.9mm
长*宽*高 30mm*30mm*71.1mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

NGCMA10AX01L厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NGCMA10AX01L数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL NGCMA10AX01L NGCMA10AX01L数据手册
