ZW50F90AW1

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 导线端, 触点额定电流 6 A, SP-CO
供应商型号: N-ZW50F90AW1
供应商: 云汉优选
标准整包数: 1

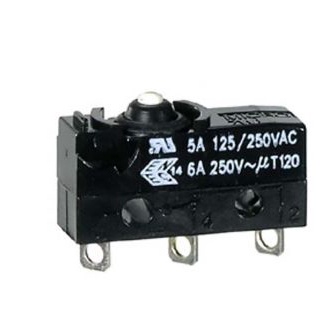

HONEYWELL 限位开关 ZW50F90AW1

ZW50F90AW1概述

    MICRO SWITCH™ Sealed Subminiature Basic Switches: ZW Series

    产品简介


    MICRO SWITCH™ ZW Series 是由霍尼韦尔家族中的 Z 系列微型基本开关之一,专为各种严苛的应用环境设计。尽管尺寸小巧,ZW 系列被广泛应用于控制从逻辑级别/计算机电路到高达6安培/250V交流电的负载切换。这些密封的微型基本开关在设计上适合在室内外环境中应对液体或颗粒污染物,从而减少在恶劣条件下的挑战。

    技术参数


    ZW 系列的技术参数如下:
    - 电路类型:单极双掷(SPDT)、单极常闭(SPNC)或单极常开(SPNO)
    - 额定电流:0.1A 至 6A
    - 电压范围:125/250Vac
    - 接触材料:金镀层(用于逻辑级)或银(用于功率级)
    - 防护等级:IP67,适用于液体和颗粒物的侵入
    - 工作温度范围:终端:-40°C至120°C;预接线:-20°C至70°C
    - 机械寿命:最少100万次操作,最大120次/分钟
    - 绝缘电阻:初始值不小于100MΩ(500Vdc)
    - 介电强度:在一次操作周期中1500VRMS(泄漏电流小于0.5mA)

    产品特点和优势


    ZW 系列具有以下显著特点和优势:
    - 小型化设计:便于在空间受限的应用中安装。
    - 宽泛的负载适应性:可处理从低电流逻辑电路到高电流负载。
    - 优越的环境适应性:能够在潮湿、脏乱和多尘的环境中可靠运行。
    - 设计灵活性:提供多种类型的杠杆选项,以适应不同的应用需求。
    - 认证标准:通过UL、cUL、ENEC和CQC认证,适用于全球使用。

    应用案例和使用建议


    ZW 系列广泛应用于以下场景:
    - 草坪拖拉机:反向报警、座位使用指示。
    - 水上摩托艇:手柄控制装置上的部件。
    - 安防系统:作为联锁机制。
    - 雪地摩托车:手柄控制装置上的部件。
    使用建议:根据具体应用场景选择合适的杠杆类型和电气配置。例如,在潮湿环境下工作时,选择密封较好的IP67防护等级的产品。

    兼容性和支持


    ZW 系列的电缆选项包括底部出口、侧面出口和长焊料引脚等,能够与多种标准电线兼容。此外,霍尼韦尔提供了丰富的技术文档和支持资源,确保用户获得最佳的使用体验。

    常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:开关触发力过大
    - 解决方案:检查连接的电线和电路板是否过载,必要时调整或更换。
    - 问题:开关无法正常工作
    - 解决方案:检查电源供应是否稳定,确保所有连接正确无误。

    总结和推荐


    MICRO SWITCH™ ZW 系列凭借其小巧的体积、宽泛的工作范围和卓越的环境适应能力,成为许多严苛应用场合的理想选择。其在各种环境中的可靠性和广泛应用领域的适应性使其在市场上具备强大的竞争力。如果您正在寻找一种高效、可靠的开关解决方案,ZW 系列将是您的理想选择。

ZW50F90AW1参数

参数
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
执行器角度 -
电流额定值 6A
电气寿命 10000Cycles@ (CQC/cUL/ENEC/UL)
机械寿命 -
最小行程 -
操作力 2N
长*宽*高 19.8mm(长度)*6.4mm(高度)
通用封装 SPDT
安装方式 导线安装,螺纹安装
应用等级 工业级

ZW50F90AW1厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZW50F90AW1数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZW50F90AW1 ZW50F90AW1数据手册

ZW50F90AW1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.7238
35+ $ 8.3224
库存: 4052
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: $ 130.85
直接购买
加入购物车
