ZM10E10F01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.35N 760μm 5000000Cycles 10000Cycles@ (CQC/cUL/UL) 100mA SPDT 底座安装,焊接安装 19.8mm(长度)*6.4mm(高度)
供应商型号: 3585371
供应商: element14
标准整包数: 1

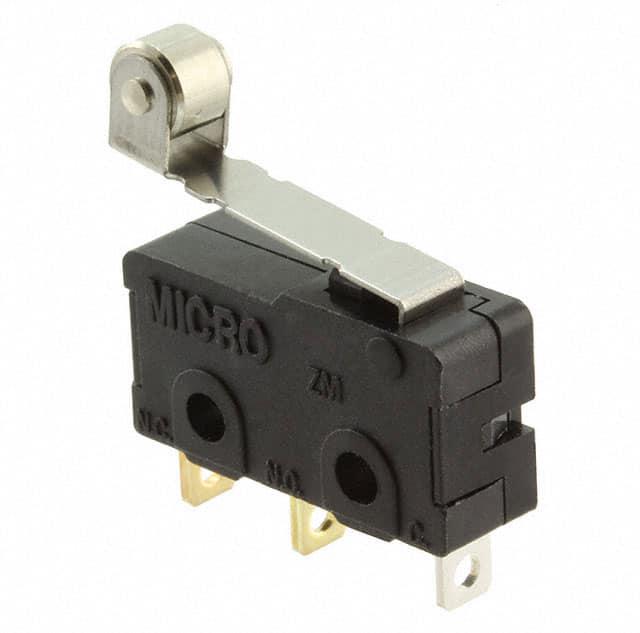

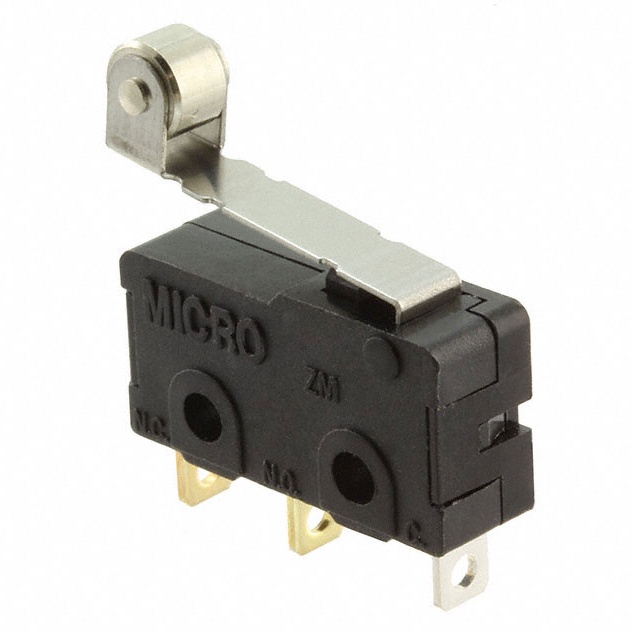

HONEYWELL 限位开关 ZM10E10F01

ZM10E10F01概述

    MICRO SWITCH ZM/ZM1 Series:高效紧凑型开关技术手册

    产品简介


    Honeywell的MICRO SWITCH ZM和ZM1系列属于Z系列微型基本开关,专为小型化应用设计。这些开关能够控制从逻辑级(计算机电路)到电源级(最高可达16.1A和250V交流电)的负载,非常适合空间受限的应用场景,如复印机、自动售货机、冰箱、暖通空调系统和医院床等设备中。

    技术参数


    - 尺寸:包装尺寸小于19.80 mm x 10.60 mm x 6.40 mm (0.78 in x 0.42 in x 0.25 in)
    - 电路类型:SPDT、SPNC、SPNO
    - 操作力:操作力范围为60 g至249 g(具体值根据不同的型号变化)
    - 接线方式:焊接(标准和延长)、PCB(标准、左弯、右弯)
    - 密封等级:IP40
    - 认证:通过UL、cUL、CE、CQC、ENEC、RoHS和Reach认证
    - 温度范围:-40°C 至 125°C [-40°F 至 257°F]
    - 机械寿命:最小5,000,000次循环(具体值视型号而定)

    产品特点和优势


    - 尺寸小巧:适配空间有限的应用环境
    - 多种操作力选项:适合不同负载需求
    - 高质量材料:采用银合金触点,金镀银合金触点提供高可靠性和耐用性
    - 广泛电气规格:具有多种电流规格,包括高达16.1A的负载能力
    - 广泛的电气额定值:提供多样化的接线和致动器选择,便于集成到各种控制和监测电路中

    应用案例和使用建议


    - 复印机:用于监控设备状态
    - 自动售货机:检测抽屉开闭
    - 冰箱:检测门开关状态
    - 医疗床:监测床位位置变化
    - 建议:确保接线正确,注意防潮,避免长时间暴露于极端温度环境中。

    兼容性和支持


    - 兼容性:与其他标准电气连接件高度兼容
    - 技术支持:Honeywell公司提供全面的技术支持和维护服务,可通过联系销售代表获取更多信息。

    常见问题与解决方案


    - 问题1:无法正确安装开关
    - 解决方法:请参考手册上的安装指南,确保所有步骤都严格按照指示操作。
    - 问题2:接触电阻过高
    - 解决方法:清洁接触面,检查是否有任何物理损伤,如有必要,请联系制造商进行维修。
    - 问题3:温度超出额定范围
    - 解决方法:将开关移至更稳定的温度环境中,确保符合手册中指定的操作温度范围。

    总结和推荐


    MICRO SWITCH ZM/ZM1系列以其出色的体积效率、广泛适用的电流和电压等级以及可靠的性能,是需要紧凑设计和高可靠性开关应用的理想选择。尽管其初期成本可能较高,但长期来看,它们的高度耐用性和广泛应用使其成为众多设备中值得推荐的选择。

ZM10E10F01参数

参数
最小行程 760μm
操作力 0.35N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 10000Cycles@ (CQC/cUL/UL)
机械寿命 5000000Cycles
长*宽*高 19.8mm(长度)*6.4mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

ZM10E10F01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM10E10F01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM10E10F01 ZM10E10F01数据手册

ZM10E10F01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.5828
5+ ¥ 21.4914
10+ ¥ 20.3898
20+ ¥ 18.6
50+ ¥ 17.11
库存: 711
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.58
