首页  >  产品百科  >  V15H22-CZ100A05-K

V15H22-CZ100A05-K

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 1.2N 760μm 10000Cycles SPDT 底座安装
供应商型号: 1620673
供应商: 海外现货
标准整包数: 1

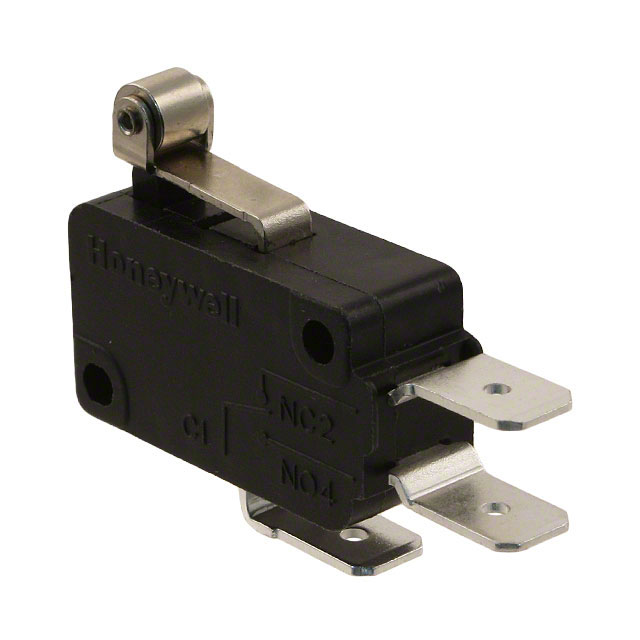

HONEYWELL 限位开关 V15H22-CZ100A05-K

V15H22-CZ100A05-K概述

    # MICRO SWITCH™ V-Basic Switch Standard V15 Series 产品技术手册

    产品简介


    Honeywell 的 MICRO SWITCH™ V-Basic Switch Standard, V15 系列是一款机电式基本开关,专为在成本效益方面提供增强的可靠性而设计。它适用于“低更换成本”的场合,即更换开关或因开关相关故障进行维修的成本相对较低的应用场景。V15 系列开关的工作力要求至少为 100 克,并且具有从 16A 到 26A 的电气额定值。
    应用领域
    V15 系列开关广泛应用于多个领域,包括家电、游戏设备、自动售货机、热水器以及工业控制等。

    技术参数


    基本

    技术参数


    - 绝缘电阻:≥ 100 mΩ (500 Vdc)
    - 耐压强度:1000 Vac (50 Hz/60 Hz, 1 min.)
    - 接触电阻:最大 100 毫欧
    - 操作频率(电气):10 至 30 次/分钟
    - 操作频率(机械):最大 300 次/分钟
    - 操作速度:0.1mm - 1m/sec.
    - 机械使用寿命:大于 200g 力时 100 万次循环;小于 200g 力时 500 万次循环
    - 电气使用寿命:最小 6000 或 50000 次操作
    - 存储温度范围:-25°C 到 100°C
    - 存储湿度范围:85% RH 最大
    - 微断开距离:小于 3 mm
    - 认证:ENEC, CQC, UL, cUL
    电气特性
    - 电气额定值:
    - ENEC/CQC:11(3) A, 125/150 Vac
    - UL/cUL:11(3) A, 125/150 Vac
    - 16 ENEC/CQC:16(4) A, 250 Vac (50000 cycles)
    - UL/cUL:16 HP, 125 Vac/250 Vac (6000 cycles)
    - 22 ENEC/CQC:22(8) A, 250 Vac (10000 cycles)
    - UL/cUL:22 A 1HP, 125 Vac/250 Vac (6000 cycles)
    - 26 ENEC:26(10) A, 250 Vac (25000 cycles)

    产品特点和优势


    特点
    - 广泛的电气负载范围
    - 多种操作手柄(直柄、滚轮手柄、模拟滚轮手柄及特殊手柄)
    - 高精度操作和应用灵活性
    - 宽广的操作温度范围
    - 全球认证(ENEC, CQC, UL, cUL)
    优势
    - 由于其设计灵活性和宽广的电气负载范围,适用于多种应用
    - 支持绝缘连接,多数快速连接插口
    - 在广泛的条件下具有高可靠性和重复性

    应用案例和使用建议


    应用案例
    - 家电设备:开关用于家庭电器中的状态切换
    - 游戏设备:例如自动投币游戏机
    - 自动售货机:确保售货机的正常运行
    - 工业控制:在工业环境中实现机器的控制和监测
    使用建议
    - 根据不同的应用场景选择合适的手柄类型(直柄、滚轮手柄等),以提高用户体验。
    - 根据具体电气需求选择合适的电气额定值。
    - 在高湿度或低温环境下使用时,确保正确处理存储条件,以延长产品寿命。

    兼容性和支持


    - V15 系列开关可与其他电子元件兼容,并支持广泛的全球认证标准(ENEC, CQC, UL, cUL)。
    - Honeywell 提供详尽的技术支持和维护服务,帮助客户解决问题并保证设备的正常运行。

    常见问题与解决方案


    常见问题
    1. 接触电阻过高
    - 解决方案:检查接线是否紧固,确保良好的接触。
    2. 操作不顺畅
    - 解决方案:清洁手柄部分,确保无异物阻塞。
    3. 机械寿命短
    - 解决方案:检查操作频率是否超出规定范围,减少频繁操作。

    总结和推荐


    评估

    总结


    Honeywell 的 MICRO SWITCH™ V-Basic Switch Standard, V15 系列以其卓越的可靠性和广泛的电气负载能力成为市场的热门选择。它的设计灵活性和高精度操作使其在多种应用场景中表现出色。
    推荐使用
    鉴于其广泛的适用性和出色的性能表现,强烈推荐此产品用于各种对可靠性有高要求的应用场景,特别是在需要低成本更换和维护的环境中。

V15H22-CZ100A05-K参数

参数
操作力 1.2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 -
电气寿命 10000Cycles
机械寿命 -
最小行程 760μm
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 托盘

V15H22-CZ100A05-K厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V15H22-CZ100A05-K数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V15H22-CZ100A05-K V15H22-CZ100A05-K数据手册

V15H22-CZ100A05-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.7428
5+ ¥ 43.0219
10+ ¥ 41.301
20+ ¥ 38.5476
50+ ¥ 38.5476
库存: 253
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.74
