ZM50D10B01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: ON - (OFF),OFF - (ON) SPDT 0.25N 10000Cycles@ (CQC/cUL/UL) 5A SPDT 焊接安装,螺纹安装
供应商型号: ZM50D10B01
供应商: Master
标准整包数: 25

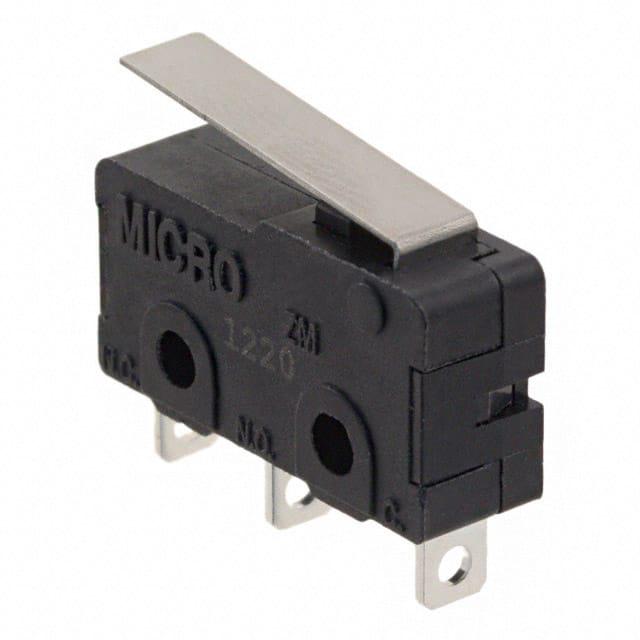

HONEYWELL 限位开关 ZM50D10B01

ZM50D10B01概述

    MICRO SWITCH ZM/ZM1 Series Subminiature Basic Switches

    产品简介


    MICRO SWITCH ZM和ZM1系列是来自霍尼韦尔(Honeywell)MICRO SWITCH家族的Z系列微型基本开关。尽管体积小巧,但它们被设计用于控制逻辑级(基于计算机的电路)到功率级(最高达16.1 A和250 VAC)的电气负载。这些开关非常适合空间受限的应用场合,尺寸小于20毫米[0.78英寸],提供清晰的点击声,便于安装和设置。

    技术参数


    - 尺寸:19.80 mm x 10.60 mm x 6.40 mm [0.78 in x 0.42 in x 0.25 in]
    - 触点材料:金镀银合金或银合金
    - 电路选项:SPDT(单极双掷),SPNC(单极常闭),SPNO(单极常开)
    - 额定电压:最高250 VAC
    - 额定电流:最高16.1 A(ZM1系列)
    - 认证:UL, cUL, CE, CQC, ENEC, RoHS, 和 Reach合规
    - 温度范围:-40 °C 至 125 °C [-40 °F 至 257 °F]
    - 机械寿命:ZM系列5,000,000次循环;ZM1系列最高1,000,000次循环
    - 电气寿命:最高10,000个循环

    产品特点和优势


    - 紧凑设计:特别适用于空间受限的应用。
    - 内部及外部杠杆:提供多种配置选项,提高灵活性。
    - 高可靠性:适用于极端条件下的长期可靠运行。
    - 多样化的连接选项:提供焊料和PCB终端等多种选择。

    应用案例和使用建议


    - 复印机:检测纸张路径。
    - 收银机:检测抽屉打开状态。
    - 冰箱:门开关。
    - 空调系统:控制风量调节。
    - 医院病床:床头控制。
    使用建议:
    - 确保正确安装,以避免因不当安装导致的功能失效。
    - 考虑到不同电流和电压等级,选择合适的型号。

    兼容性和支持


    - 该产品可与其他标准电气设备兼容,适用于多种应用场景。
    - 霍尼韦尔公司提供全球技术支持和服务。

    常见问题与解决方案


    - Q:开关不响应。
    A:检查接线是否松动或接触不良,确保正确接地。
    - Q:操作力过强。
    A:调整开关的安装位置或选择适当的型号。

    总结和推荐


    MICRO SWITCH ZM/ZM1系列是一种高性能的小型基本开关,具有广泛的电气和机械特性。由于其出色的可靠性、灵活性和紧凑的设计,非常适用于各种严苛环境下的工业应用。总体来说,强烈推荐此系列开关给需要高质量小型开关的应用项目。

ZM50D10B01参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 10000Cycles@ (CQC/cUL/UL)
机械寿命 -
最小行程 -
操作力 0.25N
开关功能 ON - (OFF),OFF - (ON)
通用封装 SPDT
安装方式 焊接安装,螺纹安装
包装方式 散装

ZM50D10B01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM50D10B01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM50D10B01 ZM50D10B01数据手册

ZM50D10B01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.886
50+ $ 1.6786
100+ $ 1.5478
250+ $ 1.4497
500+ $ 1.3886
750+ $ 1.3674
1000+ $ 1.361
库存: 1245
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: $ 47.15
