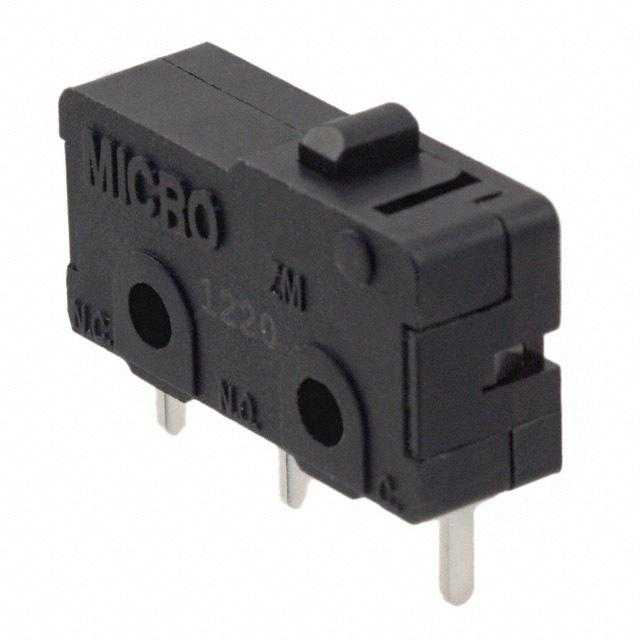

ZM50E20A01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: ON - (OFF),OFF - (ON) SPDT 1.43N 10000000Cycles 10000Cycles@ (CQC/cUL/UL) 5A 通孔安装 19.8mm*6.4mm*6.4mm
供应商型号: N-ZM50E20A01
供应商: 云汉优选
标准整包数: 1
HONEYWELL 限位开关 ZM50E20A01

ZM50E20A01概述

    # MICRO SWITCH ZM/ZM1 系列微型基本开关技术手册解析

    产品简介


    MICRO SWITCH ZM 和 ZM1 系列是来自霍尼韦尔(Honeywell)公司 Z 系列子系列的微型快动开关。尽管尺寸小巧,但它们适用于控制从逻辑级(计算机电路)到功率等级的电负载,包括高达 16.1 A 和 250 Vac 的额定电流。这些开关的紧凑型设计非常适合空间有限的设备,总体长度小于 20 毫米。产品以耐用的金属杠杆和快动开关的声音反馈为特点,使得安装和调试变得轻松直观。
    主要应用领域:
    - 复印机
    - 收银机(检测抽屉开闭)
    - 冰箱
    - HVAC 系统
    - 医疗床

    技术参数


    以下是关键的技术参数:
    ZM 系列
    | 参数 | 规格值 |

    | 尺寸 | 19.80 × 10.60 × 6.40 mm |
    | 接触形式 | SPDT、SPNC、SPNO |
    | 工作温度范围 | -40°C 至 125°C |
    | 机械寿命 | ≥5,000,000 周期 |
    | 绝缘电阻 | ≥100 MΩ (500 Vdc,1 分钟) |
    | 电气额定值 | 最大 16.1 A,最大 250 Vac |
    ZM1 系列
    | 参数 | 规格值 |

    | 尺寸 | 长度 ≤20 mm |
    | 接触形式 | SPDT、SPNC、SPNO |
    | 工作温度范围 | -40°C 至 125°C(部分型号温度范围更低) |
    | 机械寿命 | ≥1,000,000 周期(视具体型号而定) |
    | 绝缘电阻 | ≥100 MΩ (500 Vdc,1 分钟) |
    | 电气额定值 | 最大 16.1 A,最大 250 Vac |

    产品特点和优势


    - 紧凑型设计:ZM 和 ZM1 系列的体积仅为 19.80 × 10.60 × 6.40 mm,特别适合需要节省空间的应用。
    - 多功能性:提供多种杠杆选项和接线方式,可以适配各种复杂的应用场景。
    - 高性能接触材料:采用银合金接触材料和金镀层的接触面,保证在低电流和高电流条件下都有良好的导电性能。
    - 广泛的认证:通过全球主要认证机构(如 UL、CE、CQC、ENEC)的认证,满足国际安全标准。

    应用案例和使用建议


    应用案例:
    1. 复印机:开关用于检测纸张传输状态,确保打印过程的连续性。
    2. 收银机:检测抽屉开闭,防止误操作。
    3. 冰箱:控制制冷系统启动和停止,适应极端温差条件。
    使用建议:
    - 在选择具体型号时,优先考虑所需的工作电流和电压。
    - 根据设备的空间限制选择合适的杠杆和接线方式。
    - 定期检查开关的机械寿命和绝缘性能,确保长期可靠运行。

    兼容性和支持


    ZM 和 ZM1 系列与其他同类产品具有很好的兼容性,并且可以根据客户需求定制特殊配置。霍尼韦尔公司提供了详尽的技术支持和售后服务,包括工程图纸和应用指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作迟滞 | 调整杠杆安装角度或更换合适的工作力 |
    | 触点接触不良 | 清洁或更换接触点,确保良好接触 |
    | 开关外壳损坏 | 检查并替换受损部件 |

    总结和推荐


    MICRO SWITCH ZM 和 ZM1 系列开关以其紧凑的设计、卓越的电气性能和广泛的应用范围在市场上具有极强的竞争优势。其高可靠性使其成为众多工业和消费类电子产品的理想选择。对于需要高密度布线和紧凑空间的设计项目,强烈推荐选用这一系列开关。无论是家庭电器还是工业自动化设备,它们都能提供可靠的解决方案。

ZM50E20A01参数

参数
执行器角度 -
电流额定值 5A
电气寿命 10000Cycles@ (CQC/cUL/UL)
机械寿命 10000000Cycles
最小行程 -
操作力 1.43N
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
长*宽*高 19.8mm*6.4mm*6.4mm
安装方式 通孔安装

ZM50E20A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM50E20A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM50E20A01 ZM50E20A01数据手册

ZM50E20A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
