22AC2-UL

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: ON - (OFF),OFF - (ON) SPDT 4 lbs 15.1A SPDT 螺纹安装
供应商型号: TS-22AC2-UL
供应商: 海外现货
标准整包数: 1

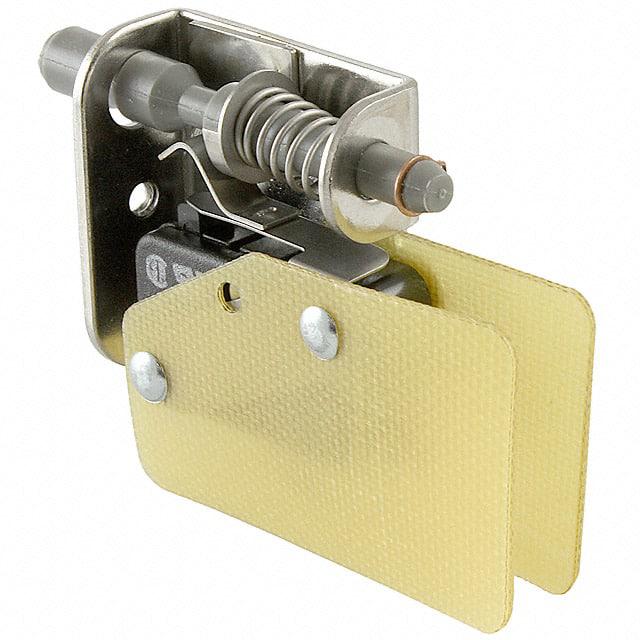

HONEYWELL 限位开关 22AC2-UL

22AC2-UL概述

    MICRO SWITCH™ AC系列门开关技术手册解析

    产品简介


    MICRO SWITCH™ AC系列门开关是设计用于复杂应用环境下的高性能门开关产品。它们被广泛应用于各类需要可靠监控门或面板位置的应用中,例如自动售货机、暖通空调设备、家用电器、通信设备、商用设备、卡车拖车、商业门闸及军事设备等。

    技术参数


    - 温度范围:-40°C到85°C(-40°F到185°F),适用于各种严苛环境条件。
    - 电气特性:
    - 额定电流:从1A到21A,满足不同控制和信号电路的需求。
    - 电压范围:交流电可达125V至480V,直流电可达125V和250V。
    - 操作方式:有三种机械位置可供选择:带推挽式保持位置的推按钮瞬时动作、双位置瞬时开关和带有推动并旋转锁紧的双位置开关。
    - 尺寸:根据具体型号不同,如1AC2、2AC59等,有不同的安装孔径和尺寸要求。

    产品特点和优势


    - 可靠性能:当服务门、面板或抽屉被打开时,该开关会自动断开设备电源。
    - 多种操作模式:可选的标准开关组件具有三种机械位置:瞬时动作带保持、瞬时动作带旋转锁定和两位置瞬时动作。
    - 易于安装:可根据需求选择侧装或端装。
    - 宽泛的电气范围:电流范围广,从低于1A到21A,可以灵活适应不同电路的需求。
    - 认证齐全:部分开关符合CSA和UL认证标准,适用于特定应用需求。
    - 灵活性:提供单极和双极开关选项,满足不同的控制和指示电路需求。

    应用案例和使用建议


    - 自动售货机:检测前门是否关闭。
    - 暖通空调设备:作为服务面板互锁机制。
    - 家用电器:配备为服务面板或访问面板的互锁装置。
    - 通信设备:提供服务或访问面板的互锁能力。
    - 商用设备:提供服务或访问面板的互锁能力。
    - 卡车拖车:指示门是否关闭或锁闭。
    - 商业门闸:监测门是否开启或关闭。
    - 军事设备:作为机柜和服务面板的互锁装置。

    兼容性和支持


    - 互换性:AC系列开关可与Honeywell MICRO SWITCH™ V3、V7、SM、SE或BZ系列开关配合使用。
    - 维护和支持:提供相应的文档和技术支持。

    常见问题与解决方案


    - 问题1:设备无法正常断电。
    - 解决方案:检查开关是否已正确安装,并确认开关是否正常工作。
    - 问题2:设备电源不能重新接通。
    - 解决方案:检查开关是否正确复位,确认是否需要更换新的开关组件。
    - 问题3:设备触发异常。
    - 解决方案:检查电路连接情况,确保没有短路或接地故障。

    总结和推荐


    MICRO SWITCH™ AC系列门开关凭借其可靠性、多样化的操作模式、广泛的电气范围以及易于安装的特点,成为了各种复杂应用的理想选择。这些产品不仅能够适应严苛的工作环境,还能够通过多样化的配置来满足不同应用场合的需求。综合考虑产品的整体性能,我们强烈推荐这款门开关应用于那些对安全性和可靠性有较高要求的应用场合。

22AC2-UL参数

参数
机械寿命 -
最小行程 -
操作力 4 lbs
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
执行器角度 -
电流额定值 15.1A
电气寿命 -
通用封装 SPDT
安装方式 螺纹安装
包装方式 散装

22AC2-UL厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

22AC2-UL数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 22AC2-UL 22AC2-UL数据手册
