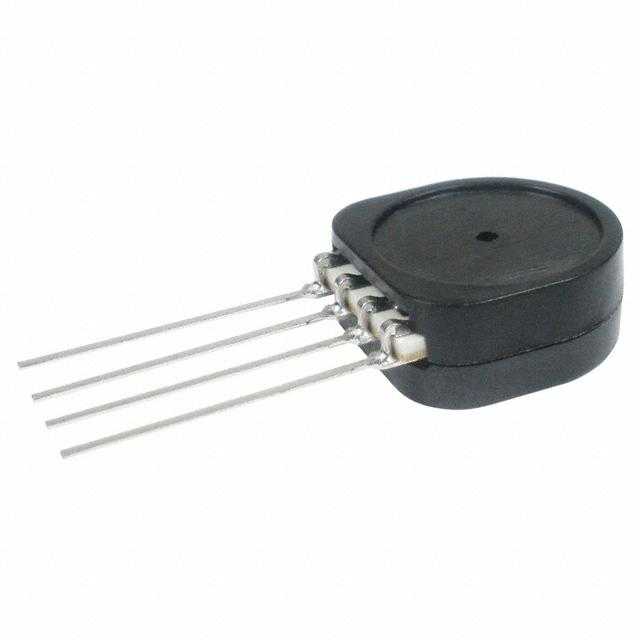

HSCSSNT060PGAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式压力计 AnalogVoltage 206.84KPa 4.95V 5.05V 827.37KPa ±0.25% SIP-4 通孔安装 12.57mm*5.1mm*13.11mm
供应商型号: Q-HSCSSNT060PGAA5
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 HSCSSNT060PGAA5

HSCSSNT060PGAA5概述

    TruStability® Board Mount Pressure Sensors HSC Series 技术手册解析

    产品简介


    TruStability® Board Mount Pressure Sensors HSC 系列是霍尼韦尔推出的一款高精度硅陶瓷压阻式压力传感器,专为精确测量绝对、表压和差压而设计。适用于各种非腐蚀性、非离子气体(如空气及其他干燥气体)的应用场景。HSC系列具备模拟或数字输出接口,能够广泛应用于工业自动化、医疗健康、环境监测等多个领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | 3.0 | 3.3, 5.0 | 5.25 | Vdc |
    | 供电电流(3.3 Vdc) | - | 2.8 | 3.5 | mA |
    | 供电电流(5.0 Vdc) | - | 3.9 | 4.6 | mA |
    | 操作温度范围 | -20 | - | 85 | °C |
    | 补偿温度范围 | 0 | - | 50 | °C |
    | 启动时间(电源到数据准备)| - | - | 3, 5 | ms |
    | 响应时间(模拟) | - | - | 1 | ms |
    | 响应时间(数字) | - | 0.46 | - | ms |
    | 准确度 | - | ±0.25% | - | FSS |

    产品特点和优势


    1. 稳定性与可靠性:通过行业领先的精度±0.25% FSS BFSL(满量程跨度最佳拟合直线),大幅减少系统校准需求。
    2. 多选项简化集成:提供多种端口和封装选项,简化设备制造商的设计与安装过程。
    3. 广泛的测量范围:覆盖从±1.6 mbar至±10 bar的压力范围,满足不同应用场景的需求。
    4. 小型化设计:尺寸小巧,占用更少的PCB空间,适合紧凑设计。
    5. 低功耗特性:典型工作电流仅为10 mW,有助于延长电池寿命。
    6. 液体兼容性:可选用于测量非腐蚀性、非离子液体,适用范围进一步扩大。

    应用案例和使用建议


    1. 医疗健康领域:如血液分析仪、麻醉机、肾透析设备等。
    2. 工业自动化:例如室内空气质量监测、气流监控、生命科学研究等。
    3. 环境监测:用于测量大气压力、流量校准等。
    使用建议:
    - 在使用时需确保传感器与待测介质(气体或液体)相兼容,避免传感器损坏。
    - 对于液态介质,应确保液体不含颗粒物,防止堵塞或损坏传感器内部结构。
    - 在需要高精度测量的应用中,建议对传感器进行定期校准以维持其长期稳定性能。

    兼容性和支持


    HSC系列传感器与主流微处理器接口兼容,支持I2C和SPI通信协议。霍尼韦尔提供全面的技术支持和售后保障服务,涵盖硬件配置指导、软件开发套件以及客户咨询等多方面。

    常见问题与解决方案


    1. 传感器无法正常工作:
    - 检查点:确认供电电压是否正确,连接线路是否有松动或短路现象。
    - 解决方法:重新连接电源线并确保所有接线牢固无误。
    2. 测量结果偏差较大:
    - 检查点:检查传感器是否已校准,操作环境是否超出补偿温度范围。
    - 解决方法:参考说明书进行校准调整,或将传感器置于补偿温度范围内使用。

    总结和推荐


    TruStability® HSC系列板载式压力传感器凭借其出色的稳定性和广泛的适用性,在众多行业应用中表现出色。无论是医疗健康领域的精密仪器还是工业控制系统的压力监测,HSC系列都能提供可靠的性能保证。鉴于其优异的技术特性和广泛的应用场景,我们强烈推荐这一系列产品给对精度和稳定性有较高要求的专业用户群体。

HSCSSNT060PGAA5参数

参数
最小工作供电电压 4.95V
精度 ±0.25%
输出类型 AnalogVoltage
压力类型 排气式压力计
最大工作压力 827.37KPa
工作压力范围 206.84KPa
最大工作供电电压 5.05V
长*宽*高 12.57mm*5.1mm*13.11mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售

HSCSSNT060PGAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCSSNT060PGAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCSSNT060PGAA5 HSCSSNT060PGAA5数据手册

HSCSSNT060PGAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
