首页  >  产品百科  >  ZX10E10C01

ZX10E10C01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.48N 600μm 100万次 10000Cycles@ (CQC/cUL/ENEC/UL) 100mA SPDT 底座安装,焊接安装
供应商型号: Q-ZX10E10C01
供应商: 国内现货
标准整包数: 500

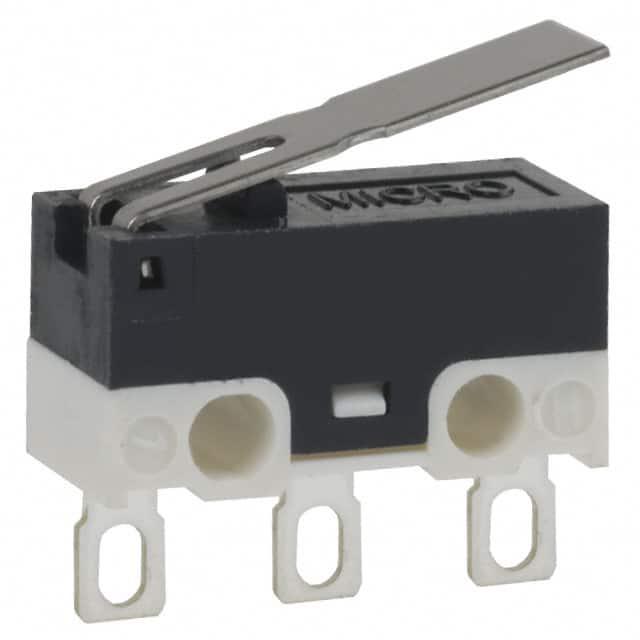

HONEYWELL 限位开关 ZX10E10C01

ZX10E10C01概述

    MICRO SWITCH™ ZX Series 技术手册

    产品简介


    MICRO SWITCH™ ZX 系列是霍尼韦尔(Z系列)微型基本开关之一。尽管体积小巧,但ZX系列能够控制从逻辑级别/计算机电路到有限功率负载(最高达3安培/125伏交流电)的各种电负载。ZX系列具有引脚柱塞或多种印刷电路板(PCB)端子可供选择,以满足电气连接的要求。不锈钢杠杆提供了丰富的选项,使ZX系列能够适应各种应用。

    技术参数


    - 尺寸: 6.5 mm x 12.8 mm (0.25 in x 0.50 in)
    - 电流负载能力: 最高可达3 A / 125 Vac
    - 密封等级: 内部带电部分保护等级为IP40,无保护等级
    - 工作温度范围: -40 °C 到 85 °C [-40 °F 到 185 °F]
    - 机械寿命: 最低3,000,000次循环(每分钟120次)
    - 电气寿命: 最低10,000次循环(每分钟30次)
    - 接触材料: 金镀银或银
    - 封装材料: 壳体和盖子均为聚酰胺(尼龙)

    产品特点和优势


    - 小型化设计: 尺寸仅为6.5 mm x 12.8 mm,适合空间受限的应用。
    - 多功能用途: 既适用于逻辑级别负载,也适用于电源负载。
    - 设计灵活性: 可以配备针柱塞或不同类型的杠杆,增加了应用的灵活性。
    - 认证: 通过UL、cUL、ENEC、CQC和RoHS认证,全球通用。
    - 广泛的应用领域: 适用于工业、商业和医疗等领域。

    应用案例和使用建议


    - 工业应用: 如电路断路器箱模块互锁、电力计量仪表防篡改开关等。
    - 商业应用: 如小型家用电器、ATM设备等。
    - 医疗应用: 如医院病床吊具控制、输液泵等。
    使用建议:
    1. 在安装过程中确保端子焊接质量,以保证良好的电气连接。
    2. 根据具体应用需求选择合适的杠杆类型,确保开关动作顺畅。
    3. 考虑应用环境的温度范围,选择适合的型号。

    兼容性和支持


    - 兼容性: ZX系列可以与其他标准PCB组件兼容,方便集成。
    - 支持: 霍尼韦尔提供技术支持,可通过其全球销售网络获取更多信息和帮助。

    常见问题与解决方案


    1. 问题: 开关无法正常操作。
    - 解决方案: 检查接线是否正确,确保开关未受机械损伤。
    2. 问题: 接触不良。
    - 解决方案: 清洁接触面,确保良好的电气连接。
    3. 问题: 寿命低于预期。
    - 解决方案: 检查操作频率和环境条件,确保符合规范要求。

    总结和推荐


    ZX系列微型基本开关是一款高度可靠且灵活的开关产品,适用于多种应用场合。其紧凑的设计、宽泛的工作温度范围和多样的端子类型使其在市场上具有很强的竞争力。推荐在需要小型、高效、可靠的开关解决方案的应用中使用此产品。

ZX10E10C01参数

参数
执行器角度 -
电流额定值 100mA
电气寿命 10000Cycles@ (CQC/cUL/ENEC/UL)
机械寿命 100万次
最小行程 600μm
操作力 0.48N
开关功能 On-Mom
开关配置 SPDT
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

ZX10E10C01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZX10E10C01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZX10E10C01 ZX10E10C01数据手册

ZX10E10C01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.3
1000+ $ 2.025
5000+ $ 1.825
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: $ 1150
