914CE1-AQ

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 4.5N 3mm 10000000Cycles 5A SPDT 底座安装
供应商型号: 914CE1-AQ
供应商: Master
标准整包数: 1

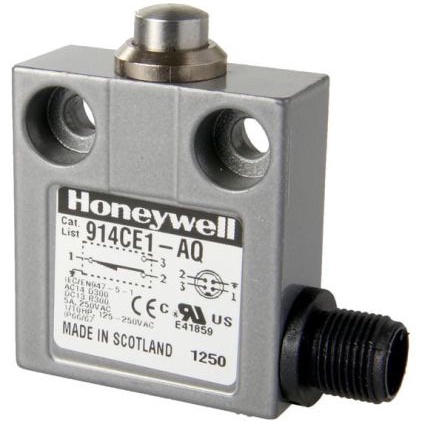

HONEYWELL 限位开关 914CE1-AQ

914CE1-AQ概述

    Honeywell 14CE/914CE 系列紧凑型限位开关技术手册

    1. 产品简介


    Honeywell 的 14CE/914CE 系列提供了一种小型化、坚固耐用且预接线的紧凑型限位开关。这些开关因其成功应用和广泛市场接受度而备受青睐。它们符合低电压指令的要求并获得 CE 认证。14CE 和 914CE 系列开关具有不同级别的防护等级(IP66 至 IP68),电缆入口经过特殊填充化合物处理,确保难以侵入。

    2. 技术参数


    - 机械寿命:1000万次
    - 密封等级:IP66, IP67, IP68
    - 认证:14CE:CE;914CE:CSA, UL, CE
    - 操作温度范围:
    - 14CE:0°C 至 70°C (32°F 至 158°F)
    - 914CE:0°C 至 105°C (32°F 至 221°F)
    - 操作力 (OF):最大 11.8 N (2.65 lb)
    - 前行程 (PT):最大 1.8 mm (0.071 英寸)
    - 超行程 (OT):最小 3.0 mm (0.118 英寸)
    - 触点/额定值:
    - 银 A 型:914CE-、14CE
    - 金 B 型:914CE -G
    - 银 C 型:914CE -Q, -AQ, -AQ1
    - 连接方式:
    - 14CE:CENELEC 标准 4 x 0.75 mm²电缆
    - 914CE:SJTO 4 x 0.75 mm² (18 AWG) 电缆
    - 开关选项:单极双掷 (SPDT)
    - 电气额定值:
    - 240 V AC(感性):1.2 A (闭合)/0.2 A (断开)
    - 240 V AC(电阻性):5 A (闭合)/5 A (断开)
    - 28 V DC(电阻性):3 A (闭合)/3 A (断开)
    - 28 V DC(感性):3 A (闭合)/3 A (断开)
    - 认证:
    - UL/CSA:5 A, 1/10 马力, 125 或 250 V AC
    - UL:1 A, 125 V AC
    - CSA:3 A, 125 或 250 V AC

    3. 产品特点和优势


    - 小型化设计:体积小巧,适合空间有限的应用场合。
    - 高可靠性:机械寿命达到 1000 万次,确保长期稳定运行。
    - 防护等级高:多种防护等级(IP66 至 IP68)适合各种恶劣环境。
    - 兼容性强:可与多种不同的电缆和连接器配合使用。
    - 安全认证:符合低电压指令和 CSA/UL 认证,保证使用安全性。

    4. 应用案例和使用建议


    - 应用场景:适用于需要直接作用、正向开启接触的位置传感和切换应用,如门上的旋转滚轮式限位开关,以及滑动门的检测。
    - 使用建议:根据具体应用需求选择合适的电缆长度和接触形式。例如,在滑动门检测中,可以使用侧旋式的 24CE16- 系列进行位置检测。

    5. 兼容性和支持


    - 兼容性:与多种电缆和连接器兼容,如 CENELEC 标准电缆和 SJTO 电缆。
    - 支持和服务:厂家提供广泛的安装指南和技术支持,以确保用户能够正确安装和使用这些开关。

    6. 常见问题与解决方案


    - 问题:开关操作不灵敏
    - 解决方案:检查操作力是否在规定的范围内,并确保连接牢固。
    - 问题:触点接触不良
    - 解决方案:更换磨损的触点,确保清洁和正确的安装。

    7. 总结和推荐


    Honeywell 的 14CE/914CE 系列紧凑型限位开关以其小巧的设计、高可靠性和广泛的适用性在市场上表现优异。无论是工业自动化还是安全控制系统,这些开关都是值得推荐的产品。对于需要高性能、高可靠性的应用场合,14CE/914CE 系列无疑是最佳选择。

914CE1-AQ参数

参数
电气寿命 -
机械寿命 10000000Cycles
最小行程 3mm
操作力 4.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

914CE1-AQ厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

914CE1-AQ数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 914CE1-AQ 914CE1-AQ数据手册

914CE1-AQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 241.0535
3+ $ 228.3876
5+ $ 228.3876
10+ $ 196.2617
25+ $ 196.2617
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 241.05
