ZM50E70F01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.35N 760μm 10000000Cycles 10000Cycles@ (CQC/cUL/UL) 5A SPDT 底座安装 19.8mm*6.4mm*9.5mm
供应商型号: 3439199
供应商: 海外现货
标准整包数: 1

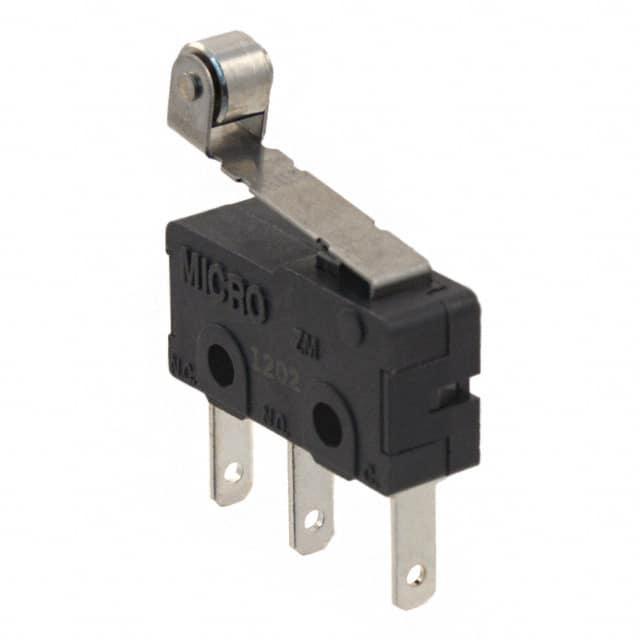

HONEYWELL 限位开关 ZM50E70F01

ZM50E70F01概述

    MICRO SWITCH ZM/ZM1 Series Subminiature Basic Switches

    1. 产品简介


    MICRO SWITCH ZM 和 ZM1 系列是来自 Honeywell MICRO SWITCH 家族的 Z 系列子微型基本开关。尽管体积小巧,ZM 和 ZM1 系列能够控制逻辑级别的电气负载(如计算机电路)到功率级的开关(高达 16.1 A 和 250 V AC)。这些微型开关特别适合空间受限的应用场合,整体长度小于 20 毫米(0.78 英寸),适用于复印机、收银机、冰箱、暖通空调系统和医院病床等多种应用场景。

    2. 技术参数


    - 尺寸: 子微型封装,大小为 19.80 mm x 10.60 mm x 6.40 mm (0.78 in x 0.42 in x 0.25 in)
    - 电路配置: SPDT(单刀双掷)、SPNC(单刀常闭)、SPNO(单刀常开)
    - 操作力: ZM10 系列(逻辑级)范围从 60 g 到 249 g,ZM50 系列(标准级)范围从 104 g 到 249 g,ZM90 系列(功率级)为 249 g
    - 终端类型: 焊接(标准和延长型)、PCB(标准、左角或右角)
    - 密封等级: IP40
    - 操作温度: ZM 系列为 -40 °C 到 125 °C [-40 °F 到 257 °F]
    - 机械耐久性: ZM 系列至少 500 万次循环,ZM1 系列为最多 120 次/分钟
    - 绝缘电阻: 最小 100 MΩ(直流 500V)
    - 接触材料: 镀金银合金或纯银合金

    3. 产品特点和优势


    - 紧凑尺寸: 非常适合空间受限的应用场合
    - 多样化的杠杆选择: 包括内部和外部安装杠杆,适用于不同应用场景
    - 高可靠性: 能够承受极端温度条件(-40 °C 到 125 °C [-40 °F 到 257 °F])
    - 认证齐全: UL、cUL、CE、CQC 认证,确保全球适用

    4. 应用案例和使用建议


    ZM/ZM1 系列广泛应用于多种设备,如复印机、收银机、冰箱、HVAC 和医院病床。在使用过程中,建议根据具体应用需求选择合适的操作力和电路配置。例如,在高压环境中,应选择银合金触点以提高电流承载能力。

    5. 兼容性和支持


    ZM/ZM1 系列开关与各类电气终端兼容,提供了多种电气终止方式,便于集成到控制和监控电路中。Honeywell 提供全面的技术支持和维护服务,确保产品在整个生命周期内的稳定运行。

    6. 常见问题与解决方案


    - 问题: 开关无法正确切换
    - 解决办法: 检查操作力是否符合要求,确保安装正确且电路连接无误
    - 问题: 接触不良
    - 解决办法: 清洁触点,检查是否有氧化现象,并重新焊接

    7. 总结和推荐


    MICRO SWITCH ZM/ZM1 系列子微型基本开关是一款高性能的产品,其紧凑的设计、多样化的配置选项和高可靠性使其成为众多应用场景的理想选择。对于空间受限且需要高可靠性的设备,强烈推荐使用这一系列的开关。

ZM50E70F01参数

参数
最小行程 760μm
操作力 0.35N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 10000Cycles@ (CQC/cUL/UL)
机械寿命 10000000Cycles
长*宽*高 19.8mm*6.4mm*9.5mm
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

ZM50E70F01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM50E70F01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM50E70F01 ZM50E70F01数据手册

ZM50E70F01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.1684
10+ ¥ 21.1684
25+ ¥ 18.9669
50+ ¥ 18.9669
100+ ¥ 18.9669
库存: 59
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.16
直接购买
加入购物车
