NGCMB10AX01A1A

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell, NGC系列 限位开关, 滚轮杠杆式, 防水行程开关, 金属外壳
供应商型号: 785-NGCMB10AX01A1A
供应商: Mouser
标准整包数: 1

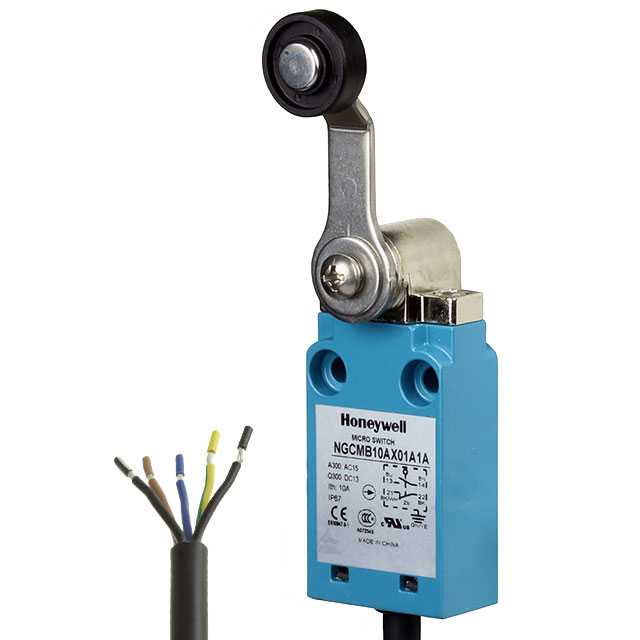

HONEYWELL 限位开关 NGCMB10AX01A1A

NGCMB10AX01A1A概述

    MICRO SWITCH™ Compact Limit Switches NGC Series

    1. 产品简介


    MICRO SWITCH™ Compact Limit Switches NGC系列是由霍尼韦尔开发的一系列紧凑型中等负载开关。这些开关具有可配置的功能,客户可以选择单极双掷(SPDT)或双极双掷(DPDT)电路配置。无论选择何种电路配置,NGC系列开关均保持相同的安装尺寸和安装孔位,提供了一种灵活且可靠的解决方案。NGC系列开关可通过超过380,000种方式配置,适用于全球各种认证标准,并达到IP67防护等级,可在室内外环境中可靠使用。

    2. 技术参数


    - 操作温度范围:-25°C至70°C (-13°F至158°F)
    - 存储温度范围:-40°C至85°C (-40°F至185°F)
    - 机械寿命:单极单掷(1NC/1NO)≥5百万次循环,双极双掷(2NC/2NO)≥5百万次循环
    - 电气寿命:1 A,110 Vdc下≥50万次循环
    - 额定绝缘电压(Ui):单极单掷:400 V;双极双掷:250 V
    - 冲击:50 g,频率范围10 Hz至500 Hz
    - 振动:10 g,频率范围10 Hz至500 Hz
    - 批准标准:UL (UL508),cUL,CE (IEC 60947-5-1),CCC (GB14048.5-2008)

    3. 产品特点和优势


    - 成本效益:单个来源提供SPDT和DPDT紧凑型限位开关,简化供应链,降低原始设备制造商的成本。
    - 多功能性:耐用的设计使其适合多种严苛环境下的应用,如室内和室外。
    - 可配置性:允许设计工程师在一个标准化的外形下满足多种电气需求。
    - 区域支持:为具有全球业务的客户提供区域技术支持和故障排除。

    4. 应用案例和使用建议


    应用案例:
    - 工业机械中的横梁位置检测
    - 电梯和自动扶梯的安全系统
    - 包装设备中的自动化控制
    使用建议:
    - 在安装时确保选择合适的开关型号以适应特定的机械运动要求。
    - 定期检查开关的密封和机械部分,以保证长期可靠性。
    - 考虑使用IP67防护等级的产品以提高户外应用的耐久性。

    5. 兼容性和支持


    兼容性:
    - NGC系列开关与其他设备的接口支持M12连接器,易于与其他标准设备连接。
    支持:
    - 霍尼韦尔提供了详细的用户手册和技术文档,方便客户进行安装和维护。
    - 通过本地销售办事处和霍尼韦尔网站,可以获取应用支持和故障排除服务。

    6. 常见问题与解决方案


    常见问题:
    - 开关无法正常动作
    - 接触不良
    解决方案:
    - 检查安装是否正确,确保连接稳固。
    - 清理接触点,使用适当的工具进行调整或更换损坏部件。

    7. 总结和推荐


    总结:
    - MICRO SWITCH™ Compact Limit Switches NGC系列提供了高可靠性和多种配置选项,广泛应用于各种工业环境中。
    - 其耐用的设计、IP67防护等级和广泛的适用性使该系列产品在市场上具备很强的竞争优势。
    推荐:
    - 推荐给需要高可靠性和多功能性的工业设备制造商,特别是那些需要标准化解决方案的项目。
    这些特性使得MICRO SWITCH™ Compact Limit Switches NGC系列成为市场上极具吸引力的选择,值得推荐给对质量和可靠性有严格要求的应用。

NGCMB10AX01A1A参数

参数
机械寿命 5000000Cycles
最小行程 65°
操作力 2.534gfm
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
执行器角度 25°
电流额定值 10A
电气寿命 500000Cycles
长*宽*高 30mm*32.5mm*36mm
通用封装 SPDT
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

NGCMB10AX01A1A厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NGCMB10AX01A1A数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL NGCMB10AX01A1A NGCMB10AX01A1A数据手册

NGCMB10AX01A1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.911
25+ $ 41.2668
50+ $ 39.291
库存: 33
起订量: 1 增量: 1
