4TL1-3D

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 277V(AC) On-On 250V 125V 20A 26.67mm 螺纹安装,面板安装
供应商型号: ET-1420689
供应商: 海外现货
标准整包数: 1

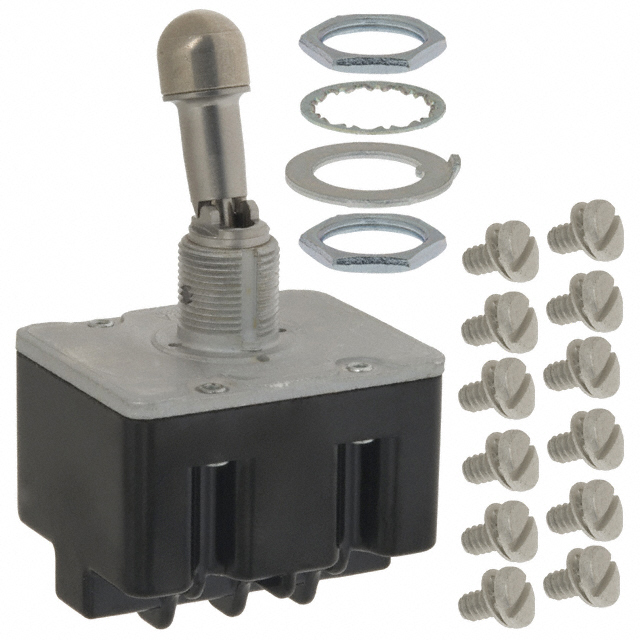

HONEYWELL 拨动开关 4TL1-3D

4TL1-3D概述


    产品简介


    MICRO SWITCH TL系列是一款专为苛刻环境设计的军规级翘板开关(Toggle Switch),特别适用于工业机械、军事和商业航空、建筑设备、测试仪器、农业机械、过程控制以及医疗仪器等领域。本系列产品包括4TL1-3D型号,具备多种电路配置和操作方式,能够满足不同应用需求。

    技术参数


    - 电路配置:单极、双极和四极(1, 2, 和 4 极)
    - 动作类型:2位置切换,保持型和瞬时型
    - 电压范围(电阻负载):
    - 0.75A @ 115Vdc
    - 0.5A 至 20A @ 0.5Vdc至28Vdc
    - 0.5A 至 15A @ 0.5Vac至277Vac
    - 0.5A @ 250Vdc
    - 操作温度范围:-65°C 至 71°C [-85°F 至 160°F]
    - 安装方式:15/32英寸套管
    - 认证标准:符合MIL-DTL-3950标准,UL、CSA和CE认证

    产品特点和优势


    MICRO SWITCH TL系列翘板开关具有诸多独特的优点,包括:
    - 军事级别的密封性能
    - 完全密封的切换腔体,确保在恶劣环境下的稳定运行
    - 标准和拉解锁两种手柄类型,提供灵活的操作选择
    - 适用于广泛的电压和电流范围,保证在不同应用中的可靠性
    这些特点使4TL1-3D型号在各种严苛环境中展现出卓越的可靠性和耐用性,是许多关键应用的理想选择。

    应用案例和使用建议


    应用案例
    1. 工业机械:适用于自动化生产线上的开关控制,确保机器正常运转。
    2. 航空航天:可用于飞机上的各种控制系统,以确保飞行安全。
    3. 农业机械:适用于拖拉机和其他农用机械的启动和控制装置。
    4. 医疗设备:用于医疗检测设备中的信号切换,保证数据的准确性。
    使用建议
    - 在安装过程中,应根据具体应用选择合适的电路配置和手柄类型。
    - 由于其密封性极高,应避免频繁暴露于极端温度或潮湿环境中,以免影响使用寿命。
    - 定期检查开关的工作状态,确保其始终处于良好运行状态。

    兼容性和支持


    - 兼容性:TL系列开关与市面上大多数标准接线端子兼容,可以方便地集成到现有系统中。
    - 支持服务:制造商提供详尽的技术文档和在线支持,帮助客户解决任何技术难题。如有需要,可直接联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:开关操作不顺畅
    - 解决方案:检查是否有灰尘或异物阻碍了开关的动作,必要时清洁开关。
    2. 问题:密封性能下降
    - 解决方案:检查是否有损伤或老化现象,必要时更换新的密封件。
    3. 问题:工作温度超出范围
    - 解决方案:调整应用环境,确保开关工作温度保持在规定的范围内。

    总结和推荐


    综上所述,MICRO SWITCH TL系列的4TL1-3D翘板开关是一款高度可靠且多功能的电子元器件,广泛适用于各类苛刻环境。它以其出色的密封性能、广泛的电压范围和可靠的温度适应性,在众多应用中表现出色。考虑到其在工业、航空航天、农业及医疗领域的广泛应用,我们强烈推荐该产品作为这些领域的首选开关解决方案。

4TL1-3D参数

参数
机械寿命 -
开关功能 On-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 250V
电流额定值 20A
电压额定值 277V(AC)
执行器长度 26.67mm
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

4TL1-3D厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

4TL1-3D数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 4TL1-3D 4TL1-3D数据手册

4TL1-3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
