ZM10E10A01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: SPDT 1.43N 10000000Cycles 10000Cycles@ (CQC/cUL/UL) SPDT 焊接安装,螺纹安装 19.8mm*6.4mm*6.4mm
供应商型号: N-ZM10E10A01
供应商: 云汉优选
标准整包数: 1

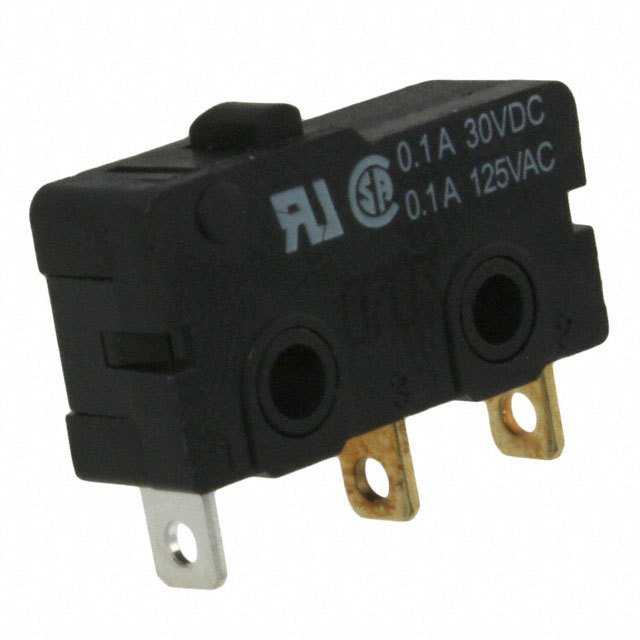

HONEYWELL 限位开关 ZM10E10A01

ZM10E10A01概述

    MICRO SWITCH ZM/ZM1 系列微型基本开关技术手册解析

    产品简介


    MICRO SWITCH 的 ZM 和 ZM1 系列是来自霍尼韦尔(Honeywell)的 Z 系列微型基本开关产品。这些小型开关设计用于控制逻辑电平(如计算机电路)到功率负载(最高达 16.1 A 和 250 Vac)的电气负荷。其紧凑的设计非常适合空间有限的应用场景,整体长度小于 20 毫米(0.78 英寸),并且具有可选的不锈钢杠杆,以适应不同的安装需求。此外,ZM 系列通过了 UL、cUL、CE 和 CQC 认证,而 ZM1 系列则通过了 UL、cUL、ENEC 和 CQC 认证,使其适用于全球市场。

    技术参数


    - 尺寸: 19.80 mm x 10.60 mm x 6.40 mm(0.78 英寸 x 0.42 英寸 x 0.25 英寸)
    - 电气特性:
    - 逻辑级负载: 最大电流 0.1 A
    - 标准负载: 最大电流 5 A
    - 功率负载: 最大电流 16.1 A
    - 接触材料: 金镀银合金或纯银合金
    - 操作温度范围: -40°C 至 125°C(-40°F 至 257°F)
    - 机械耐久性: 最低 1,000,000 次循环(ZM1 系列部分型号为 50,000 次)

    产品特点和优势


    - 小巧尺寸: 非常适合空间受限的应用场景,例如复印机、收银机、冰箱、空调系统和医院病床。
    - 多样化的内部和外部杠杆选项: 可根据具体需求进行配置,提高了灵活性。
    - 高可靠性: 在苛刻环境下可以提供多年可靠运行,工作温度范围广。
    - 多种电气评级和接口选项: 灵活适配不同控制和监控电路的需求。

    应用案例和使用建议


    - 复印机: 监控纸张路径和传感器位置。
    - 收银机: 感知抽屉打开和关闭状态。
    - 冰箱: 控制制冷系统的开闭。
    - 空调: 调节室内温度。
    - 医院病床: 监控床的状态变化。
    建议在安装时确保足够的自由行程和合适的接线方式,以提高开关的使用寿命和可靠性。

    兼容性和支持


    ZM/ZM1 系列开关支持多种电气接口,如焊接式、PCB 式及特殊终止方式。同时,通过了 UL、cUL、CE、CQC、ENEC 和 RoHS 认证,保证了产品的全球兼容性。制造商提供了详尽的技术支持,包括用户手册和在线资源。

    常见问题与解决方案


    1. 问题: 开关无法正确操作。
    - 解决方案: 检查操作力是否符合要求,确认电气连接是否正确。
    2. 问题: 开关寿命短。
    - 解决方案: 检查操作环境是否超出温度范围,确认是否超负荷操作。
    3. 问题: 开关存在异常声音。
    - 解决方案: 确认是否存在过载或机械损坏,及时更换。

    总结和推荐


    总体来说,MICRO SWITCH ZM/ZM1 系列微型基本开关是一款高性能的产品,特别适合空间受限且需要高度可靠性的应用场景。其丰富的规格选择和广泛的认证使得它在多个领域内具备显著的竞争优势。因此,我们强烈推荐此产品给需要高可靠性和紧凑尺寸解决方案的用户。

ZM10E10A01参数

参数
执行器角度 -
电流额定值 -
电气寿命 10000Cycles@ (CQC/cUL/UL)
机械寿命 10000000Cycles
最小行程 -
操作力 1.43N
开关功能 -
开关配置 SPDT
长*宽*高 19.8mm*6.4mm*6.4mm
通用封装 SPDT
安装方式 焊接安装,螺纹安装
应用等级 工业级

ZM10E10A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM10E10A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM10E10A01 ZM10E10A01数据手册

ZM10E10A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
