JX-45

产品分类: 开关配件
厂牌: HONEYWELL
产品描述: Honeywell 辅助执行器, 微动开关执行器, 适用于SX 系列
供应商型号: 1183953
供应商: 海外现货
标准整包数: 1

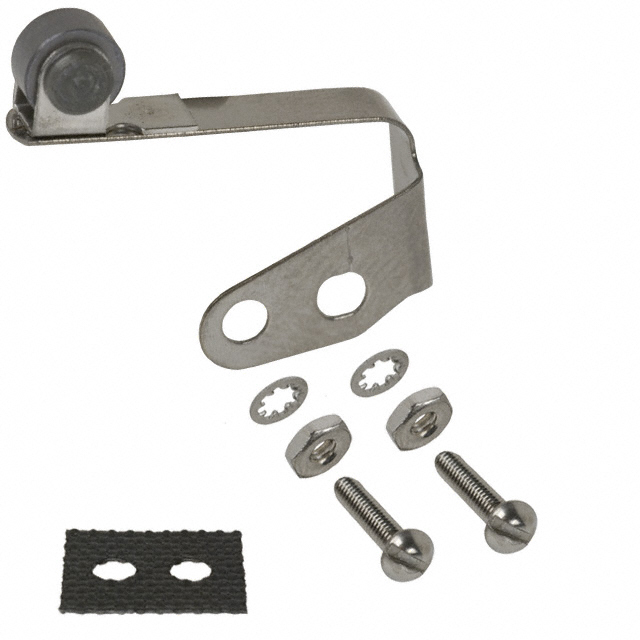

HONEYWELL 开关配件 JX-45

JX-45概述

    MICRO SWITCH™ SX系列精密微型基本开关技术手册

    产品简介


    MICRO SWITCH™ SX系列是业界领先的微型基本开关,专为重复性和增强的产品寿命而设计。该系列开关能够在各种条件下提供一致的性能,适用于航空、工业等多个领域。这些开关具有小型化设计,但功能强大,能够处理低电压直流应用。

    技术参数


    - 操作力: 最低操作力仅为0.147牛顿(15克),差动行程低至0.025毫米(0.001英寸)。
    - 额定电流: 1安培至7安培。
    - 电路类型: 单极双掷(SPDT)、单极常开(SPNO)。
    - 终止方式: 快速连接、焊接、PCB。
    - 触点材料: 银、镀金、双叉镀金。
    - 电压: 125伏交流电、250伏交流电、28伏直流电。
    - 温度范围: -54°C至121°C(-65°F至250°F);某些型号可达204°C(400°F)。
    - 机械寿命: 高达10,000,000次操作。
    - 尺寸: 高度10.2毫米,宽度5.08毫米,长度12.7毫米(0.4英寸×0.20英寸×0.5英寸)。

    产品特点和优势


    - 长寿命: 机械寿命高达10,000,000次操作,领先于行业标准。
    - 应用灵活性: 可选的操作、电气终止和操作特性,以及高温度构造选项。
    - 宽温度范围: -54°C至204°C(-65°F至400°F),适用于恶劣环境。
    - 紧凑且坚固: 军工级组件制造,轻巧且紧凑。
    - 易于控制低电压直流应用: 通过选择银、镀金或双叉镀金触点来满足不同的电气负载需求。
    - 全球认证: 拥有UL/CSA、CE、ENEC和FAA-PMA等认证,便于全球市场应用。

    应用案例和使用建议


    - 航空应用: 用于商用飞机的精确开关组件,监测舱门状态、起落架位置等。
    - 工业应用: 用于压力开关和温度开关,电力发电和燃料液位检测。
    使用建议:
    - 在高温环境下使用时,建议选择高温度构造的型号(如411SX21-T)。
    - 为了提高可靠性,可选用双叉镀金触点的型号(如12SX3-T)。

    兼容性和支持


    - 兼容性: 与多种电子元器件和设备兼容。
    - 支持: 提供FAA-PMA认证,适用于商业飞机应用,具备全球认可的UL/CSA、CE、ENEC等认证。

    常见问题与解决方案


    - 问题: 开关操作力过大。
    - 解决方案: 选择低操作力型号(如2SX1-T)。
    - 问题: 温度适应性不足。
    - 解决方案: 选择高温度构造型号(如411SX21-T)。
    - 问题: 寿命不足。
    - 解决方案: 选择高寿命型号(如12SX1-T)。

    总结和推荐


    MICRO SWITCH™ SX系列精密微型基本开关凭借其长寿命、宽温度范围和高可靠性,成为航空和工业领域的理想选择。其多样化的触点材料和操作特性使其在不同应用场景下均能表现出色。强烈推荐在需要高性能、高可靠性的场合使用此系列产品。

JX-45参数

参数
长*宽*高 15.6mm*4.6mm*18.8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

JX-45厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

JX-45数据手册

厂牌 PDF简要描述 下载
HONEYWELL 开关配件 HONEYWELL JX-45 JX-45数据手册

JX-45封装设计

查看详情并下载
Symbol
Footprint
3D Model
