首页  >  产品百科  >  BZ-RW842214-P5

BZ-RW842214-P5

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.56N 2.4mm 15A SPDT 底座安装,螺纹安装 50.55mm(长度)*50.09mm(高度)
供应商型号: BZ-RW842214-P5
供应商: Master
标准整包数: 1

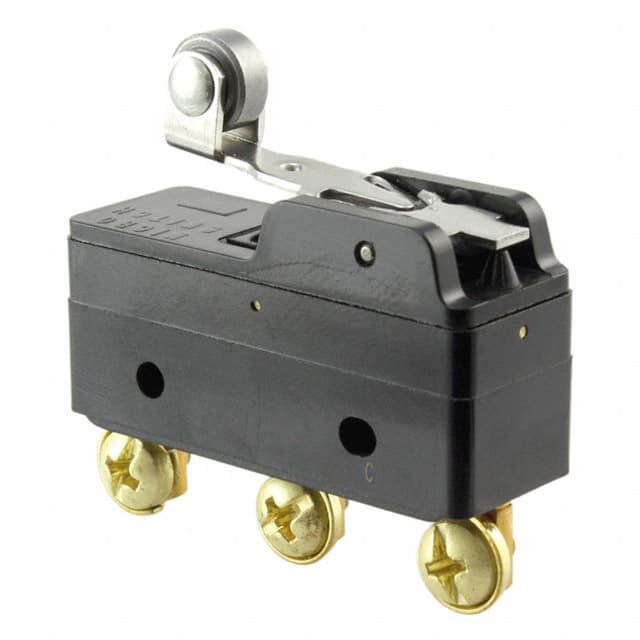

HONEYWELL 限位开关 BZ-RW842214-P5

BZ-RW842214-P5概述

    MICRO SWITCH Premium Large Basic Switches

    1. 产品简介


    描述:
    Honeywell MICRO SWITCH BZ/BA/VBM/BE 系列开关是经过精确设计和制造的,适用于多种应用场景。拥有超过75年的经验积累,这些开关采用内部平板弹簧设计,非常适合需要精密开关特性和长寿命的应用场合。它们的微差行程小于0.0254毫米(0.001英寸)。这些系列开关可控制从逻辑级到功率级的各种电负荷,并提供多种内置操作器选项。
    主要功能:
    - 精密开关设计
    - 长寿命
    - 微差行程精度高
    应用领域:
    - 建筑控制和设备
    - 门和电梯
    - 半挂卡车和拖车
    - 阀门
    - 工业定时器
    - 通信系统
    - 脚踏开关
    - 商用和工业食品服务设备
    - 农业灌溉设备
    - 医疗仪器

    2. 技术参数


    以下是根据数据表中的信息整理的产品技术规格:
    | 特性 | BZ系列 | WZ系列 | YZ系列 | BA系列 | WA系列 | YA系列 | BM系列 | BE系列 |
    |
    | 额定电流 | 15A | 20A | 22A | 25A 22A | 25A |
    | 电路类型 | SPDT | SPNC | SPNO | SPDT | SPNC | SPNO | SPDT | SPDT |
    | 操作力 | 1.0至28盎司
    | 终端方式 | 快速连接,焊接,螺丝
    | 操作器类型 | 插针操作杆,超程操作杆,直线,滚轮,柔性叶片
    | 电压范围 | 125Vac, 250Vac, 125Vdc, 250Vdc
    | 认证标准 | UL, CSA, ENEC, CE
    | 操作温度范围 | -55°C 至 85°C [-67°F 至 185°F]
    | 触点材料 | 银,银镉氧化物,金合金

    3. 产品特点和优势


    特色:
    - 操作器多样性:提供多种内置操作器,包括插针操作杆、滚轮操作杆、超程操作杆、平面杠杆、滚轮杠杆等。
    - 接触材料选择:可以选择精细银触点、银合金触点或金合金触点。
    - 终端选项:提供焊接端子、螺钉端子或快速连接端子。
    - 密封选项:可选密封操作杆和盖子。
    - 辅助操作器:可提供辅助操作器以增加灵活性。
    - 金属或塑料外壳:可按要求提供金属或塑料外壳。
    - 全球认证:大多数目录型号提供UL、CSA、CE和ENEC认证。
    - 军用标准认证:某些型号已通过MIL-PRF-8805认证。
    优势:
    - 长时间稳定性:高达2000万次机械循环,确保长期可靠运行。
    - 高电流承载能力:最高可达25安培。
    - 耐温性:标准工作温度范围为-55°C至85°C,可选高达204°C。
    - 特殊电路设计:可提供开路前断触点、顺序触点、双断触点和单脉冲输出等特殊电路设计。

    4. 应用案例和使用建议


    应用案例:
    这些开关广泛应用于多个行业,如建筑自动化系统、机械设备、半挂卡车、农业灌溉设备和医疗设备等。例如,在建筑自动化系统中,这些开关可以用于控制楼宇的照明、通风和安全系统。在医疗设备中,它们可用于监测患者生命体征。
    使用建议:
    - 在选择开关时,根据具体应用场景的电压和电流需求来确定合适的型号。
    - 考虑环境因素,如极端温度和湿度条件,选择具备相应防护等级的开关。
    - 确保安装符合制造商推荐的扭矩要求,以避免损坏设备。

    5. 兼容性和支持


    兼容性:
    - 这些开关与多种设备兼容,包括各种类型的控制器、传感器和其他电子组件。
    - 提供多种安装选项,适合不同的应用需求。
    支持和服务:
    - Honeywell提供了全面的技术支持和售后服务,包括安装指南、维护手册和技术咨询等。
    - 用户可以通过Honeywell官网获取详细的工程图纸和文档资料。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:如何正确安装开关?
    - 解决方案:遵循制造商提供的安装指南,确保安装螺丝的扭矩符合推荐值,避免过紧导致内部结构损坏。
    - 问题2:如何识别不同类型的开关?
    - 解决方案:通过第一字母和第二字母标识来区分不同类型,例如B表示单极双掷,W表示单极常闭。

    7. 总结和推荐


    总结:
    Honeywell MICRO SWITCH BZ/BA/VBM/BE系列开关以其卓越的可靠性和耐用性在众多应用领域中表现出色。它们具备广泛的电气负载控制能力和丰富的内置操作器选项,适用于各种复杂的工业环境。这些开关在设计上考虑了高电流承载能力和宽广的工作温度范围,使其成为各类严苛环境下理想的解决方案。
    推荐:
    鉴于其出色的表现和广泛的适用性,我们强烈推荐Honeywell MICRO SWITCH Premium Large Basic Switches作为对可靠性有严格要求的应用场合的理想选择。无论是建筑自动化、工业控制还是医疗设备,这款开关都能提供稳定的性能和长期可靠的使用体验。

BZ-RW842214-P5参数

参数
电流额定值 15A
电气寿命 -
机械寿命 -
最小行程 2.4mm
操作力 0.56N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 50.55mm(长度)*50.09mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

BZ-RW842214-P5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

BZ-RW842214-P5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL BZ-RW842214-P5 BZ-RW842214-P5数据手册

BZ-RW842214-P5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.393
10+ $ 22.4758
25+ $ 21.0806
50+ $ 19.292
100+ $ 18.3043
250+ $ 18.2199
500+ $ 18.2199
库存: 232
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 27.39
直接购买
加入购物车
