11TW1-1A

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 30V(DC) On-Off-On 28V 125V 5A 29.46mm SPDT 焊接安装,面板安装 14.7mm(长度)*62.4mm(高度)
供应商型号: U-11TW1-1A
供应商: 云汉优选
标准整包数: 1

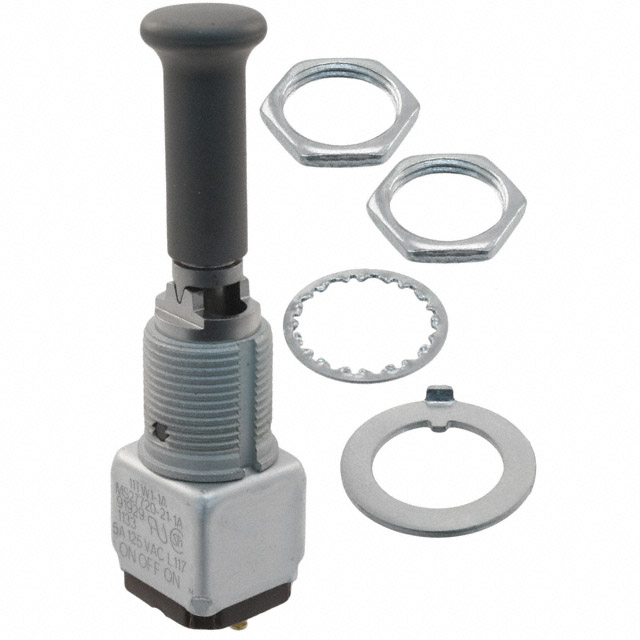

HONEYWELL 拨动开关 11TW1-1A

11TW1-1A概述

    MICRO SWITCH Miniature Military-Grade Toggle Switch, TW Series

    产品简介


    Honeywell的TW系列拨动开关通过了MIL-83731规范的军规认证,适用于密封和非密封类型的拨动开关。这些开关具有军事级品质,旨在满足各种高要求的应用需求,如军事、航空航天以及其他严苛环境下的应用。TW系列开关的微型设计及其环境密封能力使其能够适应广泛的电路配置和电气终止方式,从而为不同领域的应用提供多样化选择。

    技术参数


    | 特征参数 | 描述 |

    | 工作温度范围 | -65°C至71°C(-85°F至160°F) |
    | 操纵杆 | 标准、锁定、特殊设计、桨式操纵杆 |
    | 操作模式 | 2-或3-位置;瞬时和保持操作 |
    | 安装支架直径 | 15/32英寸(0.47英寸)或1/4英寸(0.25英寸) |
    | 电路类型 | 单刀双掷(SPDT)、双刀双掷(DPDT)、单刀单掷(SPST)、双刀单掷(DPST) |
    | 电气终止方式 | 集成电线终端系统(IWTS)、焊接、快速连接 |
    | 触点材料 | 细银合金或镀金触点 |
    | 电流等级 | 0.1A至5.0A @ 0.5Vdc至28Vdc,0.1A至5.0A @ 0.5Vac至115Vac |

    产品特点和优势


    - 军事认证:满足MIL-DTL-83731标准,适合军用/航空环境。
    - 密封设计:在恶劣环境中保持高性能,例如震动、湿度和极端温度条件下。
    - 紧凑设计:适合空间受限的应用,小型化设计可以减少占用面板后方空间。
    - 多选项配置:支持多种电路类型、电气终止方式、操纵杆和支架设计,灵活应用于不同场景。
    - 高可靠性:具备20,000次满负载电循环的耐久性,且触点材料选用银合金或镀金,确保长期稳定运行。

    应用案例和使用建议


    - 军事及商业飞机:用于驾驶舱控制面板上的开关。
    - 地面支持设备:确保在维修过程中能迅速切换设备状态。
    - 工业机械:用于各类工业机械设备中的控制系统。
    - 建筑设备:在施工现场提供可靠的控制解决方案。
    对于需要在狭小空间内进行复杂操作的场景,TW系列开关凭借其灵活性和多功能性能够胜任关键任务。此外,在高振动、高湿度等环境下,其密封特性能显著提升系统的可靠性。

    兼容性和支持


    TW系列开关可与其他Honeywell的产品无缝集成,以构建完整的解决方案。厂商提供详尽的技术文档和支持,包括安装说明、规格更新和维护服务,有助于客户更好地理解和利用产品功能。

    常见问题与解决方案


    1. 如何识别终端电路?
    - 参考终端标识顺序指南,通过不同开关位置确定电路闭合情况。
    2. 如何订购带有锁定功能的开关?
    - 订购时需添加特定的后缀代码到型号名称,参考相关图表进行配置。
    3. 开关出现意外跳闸现象?
    - 确保所有接线无松动并遵循正确的电气安装规范。

    总结和推荐


    TW系列微型军规级拨动开关在设计和功能上均表现优异,特别适合那些对可靠性和耐用性有极高要求的应用场合。其广泛的功能选项和良好的兼容性使该系列产品成为行业内的佼佼者。总体而言,强烈推荐这一系列开关给需要高可靠性的关键应用项目。

11TW1-1A参数

参数
机械寿命 -
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 28V
电流额定值 5A
电压额定值 30V(DC)
执行器长度 29.46mm
长*宽*高 14.7mm(长度)*62.4mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

11TW1-1A厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

11TW1-1A数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 11TW1-1A 11TW1-1A数据手册

11TW1-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
