ZM90G70A01

产品分类: 限位开关
厂牌: HONEYWELL

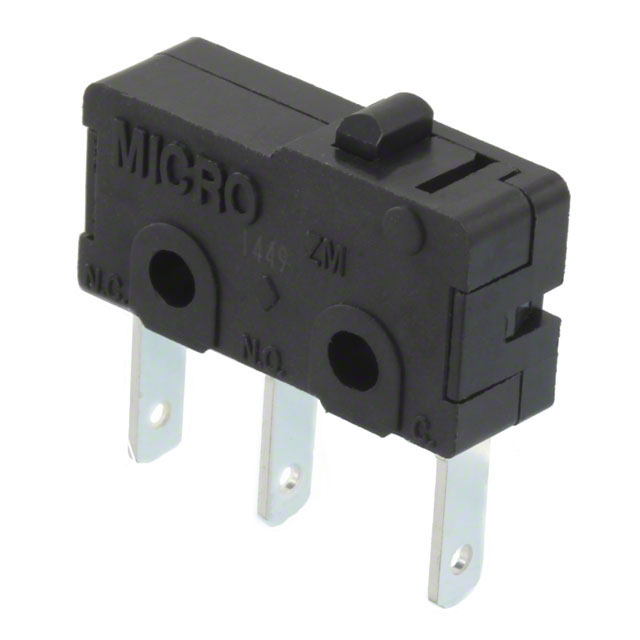

产品描述: Honeywell 微动开关, 引脚柱塞类型, 翼片端, 触点额定电流 10.1 A, 单刀双掷
供应商型号: 7294892P
供应商: 海外现货
标准整包数: 1
HONEYWELL 限位开关 ZM90G70A01

ZM90G70A01概述

    MICRO SWITCH ZM/ZM1 系列微小型基本开关

    产品简介


    Honeywell 的 ZM 和 ZM1 系列是微型快速响应开关,属于其 Z 系列微小型基本开关的一部分。尽管体积小巧,这些开关适用于控制范围广泛的电气负载,从逻辑电平(如计算机电路)到高达 16.1 A 和 250 V 的功率级切换。由于其紧凑的设计,ZM 和 ZM1 系列非常适合在空间有限的应用场合中使用。

    技术参数


    以下是根据技术手册中的规格提取的技术参数:
    | 特性 | ZM10 系列 (逻辑电平) | ZM50 系列 (标准负荷) | ZM90 系列 (功率负荷) |
    ||
    | 触点电路 | SPDT, SPNC, SPNO | SPDT, SPNC, SPNO | SPDT, SPNC, SPNO |
    | 操作力(按压杆) | 60 g, 104 g, 146 g, 249 g | 104 g, 146 g, 249 g | 249 g |
    | 端子方式 | 焊接(标准和延长),PCB(标准,左,或右) | 焊接(标准和延长),PCB(标准,左,或右) | 焊接(标准和延长),PCB(标准,左,或右) |
    | 密封等级 | IP40 | IP40 | IP40 |
    | 按压杆标准 | 标准 | 标准 | 标准 |
    | 不锈钢杠杆 | 按压杆,直杠杆(5 长度),模拟滚轮杠杆(3 种类型),滚轮杠杆,L 形杠杆,特殊杠杆 | 按压杆,直杠杆(5 长度),模拟滚轮杠杆(3 种类型),滚轮杠杆,L 形杠杆,特殊杠杆 | 按压杆,直杠杆(5 长度),模拟滚轮杠杆(3 种类型),滚轮杠杆,L 形杠杆,特殊杠杆 |
    | 机构认证 | UL, cUL, CE, CQC, RoHS, 和 Reach 合规 | UL, cUL, CE, CQC, RoHS, 和 Reach 合规 | UL, cUL, CE, CQC, RoHS, 和 Reach 合规 |
    | 操作温度(制造商额定) | -40 °C 到 125 °C [-40 °F 到 257 °F] | -40 °C 到 125 °C [-40 °F 到 257 °F] | -40 °C 到 125 °C [-40 °F 到 257 °F] |
    | 机械耐久性(循环次数) | ≥5,000,000 次 @ 400 次/分钟最大 | ≥1,000,000 次 @ 400 次/分钟最大 | ≥1,000,000 次 @ 400 次/分钟最大 |
    | 开关电阻(初始值) | ≤100 mΩ | ≤100 mΩ | ≤300 mΩ |
    | 绝缘电阻(初始值) | ≥100 MΩ(500 Vdc 一分钟) | ≥100 MΩ(500 Vdc 一分钟) | ≥100 MΩ(500 Vdc 一分钟) |
    | 工频强度(初始值) | 1500 V RMS,一分钟后(≤0.5 mA 泄漏电流) | 1500 V RMS,一分钟后(≤0.5 mA 泄漏电流) | 1500 V RMS,一分钟后(≤0.5 mA 泄漏电流) |
    | 推杆材料 | 尼龙(PA) | 尼龙(PA) | 尼龙(PA) |
    | 外壳/盖材料 | 尼龙(PA) | 聚对苯二甲酸丁二醇酯(PBT) | 聚对苯二甲酸丁二醇酯(PBT) |
    | 触点材料 | 银合金镀金 | 银合金 | 银合金 |

    产品特点和优势


    - 尺寸小巧:适合空间有限的应用。
    - 多样化的杠杆配置:提供多种不锈钢杠杆选择,可以灵活适应各种应用。
    - 认证全面:符合 UL、cUL、CE、CQC、RoHS 和 Reach 标准。
    - 广泛的应用范围:适用于从逻辑电平到高功率级的负载。
    - 高可靠性:能够在极端温度范围内长期稳定工作(-40 °C 到 125 °C)。
    - 长寿命设计:多种机械结构保证了长久使用寿命。

    应用案例和使用建议


    - 复印机:检测纸张状态。
    - 收银机:感知抽屉开闭状态。
    - 冰箱:检测门的开启关闭。
    - 空调系统:检测系统状态。
    使用建议:
    - 在安装过程中确保杠杆正确安装,以避免过早损坏。
    - 定期检查和清洁杠杆,确保其正常运行。
    - 注意不同型号之间的操作力差异,在选择合适的开关时需要考虑这一点。

    兼容性和支持


    - 兼容性:这些开关具有良好的电气兼容性,适合与其他同类设备和系统集成。
    - 支持和服务:用户可以通过联系当地销售办事处获取技术支持和产品安装指南。

    常见问题与解决方案


    - Q: 开关在使用中出现卡顿现象
    - A: 检查推杆是否有灰尘或其他异物阻碍,清洁推杆即可解决问题。
    - Q: 开关触点接触不良
    - A: 确保触点清洁无污染,必要时更换新的触点。
    - Q: 开关反应迟钝
    - A: 调整操作力设置,确保在合理范围内。

    总结和推荐


    ZM/ZM1 系列开关凭借其小巧的尺寸、出色的性能和多样化的设计,成为在空间有限且需要高度可靠性的应用中非常理想的选择。特别是在涉及逻辑电平和高功率级的应用中表现尤为出色。强烈推荐用户在合适的应用中采用这款产品,确保长期稳定的工作效果。

ZM90G70A01参数

参数
最小行程 400μm
操作力 2.49N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10.1A
电气寿命 10000Cycles@ CQC
机械寿命 5000000Cycles
长*宽*高 19.8mm(长度)*6.4mm(高度)
通用封装 SPDT
安装方式 底座安装
包装方式 散装

ZM90G70A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM90G70A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM90G70A01 ZM90G70A01数据手册

ZM90G70A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
