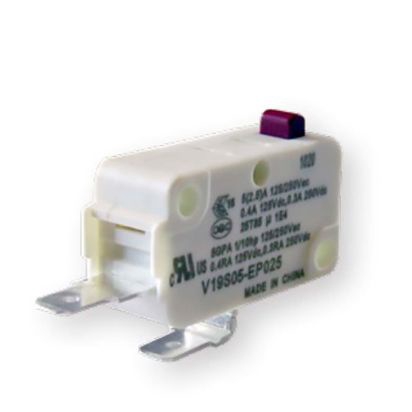

V19T16-CZ300B05

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 快速连接端, 触点额定电流 16 A, SP-CO
供应商型号: N-V19T16-CZ300B05
供应商: 云汉优选
标准整包数: 1
HONEYWELL 限位开关 V19T16-CZ300B05

V19T16-CZ300B05概述


    产品简介


    Honeywell V19系列微型开关是Honeywell的无密封Micro Switch家族的一部分,旨在提供成本效益高的开关解决方案,适用于高容量应用。V19系列开关提供了一个经过全面认证、可靠且可重复使用的解决方案,适用于产品生命周期内的所有阶段。它具备RAST 2.5、5和7连接方式,以满足自动制造的需求(适用于白色家电)。

    技术参数


    | 特征 | 测量值 |

    | 电路 | SPDT, SPNO, SPNC |
    | 操作力 | 0.15 N 到 3.92 N [15 g 到 400 g] |
    | 连接方式 | 快速插接;6.35 mm x 0.80 mm [0.250 in x 0.032 in] 快速插接 4.80 mm x 0.50 mm [0.187 in x 0.020 in] |
    | 终端类型 | RAST-5 250#;RAST-7 250#;RAST-2.5 直角PCB |
    | 认证机构 | ENEC, CQC, UL, cUL |
    | 工作温度 | 等级S:-25°C 到 85°C [-13°F 到 185°F] |
    | 耐湿度验证 | 验证40小时,40°C [40°F],95% RH |
    | 机械寿命 | 1百万次循环 @ 60次/分钟最大 |
    | 防护等级 | IP40 按照IEC 60529 |
    | 振动抵抗力 | 10 Hz到55 Hz,位移1.5 mm (峰峰值);接触分离不超过1毫秒 |
    | 冲击抵抗力 | 损坏:500 m/s² (50 g最大);测试后开关正常运行 |
    | 开关电阻 | 操作力大于50时,最大50 mW;操作力小于50时,最大100 mW |
    | 绝缘强度 | 1000 Vac (RMS)持续1分钟;泄漏电流<0.5 mA,开路触点间 |
    | 绝缘电阻 | 最小100 mΩ (500 Vdc持续1分钟) |
    | 接触材料 | 无镉银合金 |
    | 外壳材料 | PBT热塑性聚酯 |
    | 触发按钮材料 | 酚醛树脂 |
    | 辅助触发材料 | 不锈钢 |
    | 常用终端材料 | 黄铜 |
    | NO/NC终端材料 | 黄铜 |
    | 移动刀片材料 | 镀银黄铜 |

    产品特点和优势


    - 设计灵活性:V19系列开关提供5 A和16 A的电气额定值,适合不同的设计需求,所有这些都包含在一个行业标准的封装尺寸内。
    - 可靠性:经过超过1百万次的机械操作验证,确保长期的可靠性和重复性。
    - 环保认证:无镉的触点材料符合RoHS 3、REACH和CalProp 65标准。
    - 全球认证:UL/CSA、cUL、ENEC和CQC认证,使其在全球范围内适用。

    应用案例和使用建议


    - 存在检测:确保门的锁紧和安全操作。
    - 浮子开关:控制电源来防止溢流。
    - 流量开关:确保水的高效和安全使用。
    - 电源开关:用于电机、泵和风扇的可靠系统控制。
    使用建议:
    - 在高湿度环境中使用时,建议使用防护罩来延长使用寿命。
    - 对于振动和冲击敏感的应用场合,建议采用适当的安装支架以减震。

    兼容性和支持


    V19系列开关支持多种终端类型,包括RAST 2.5、5和7,适合自动化制造过程。此外,Honeywell提供标准产品保修服务,保修期内如果发现缺陷,将免费维修或更换。

    常见问题与解决方案


    - 问题:操作力不稳定
    - 解决方法:检查并调整终端连接,确保正确的触点压力。
    - 问题:接触不良
    - 解决方法:清洁接触点,使用无水酒精擦拭,然后重新安装。
    - 问题:开关寿命短
    - 解决方法:根据应用环境选择合适的终端类型,如RAST 2.5、5或7,以优化耐用性。

    总结和推荐


    Honeywell V19系列微型开关以其高性价比、可靠的性能和广泛的应用领域而脱颖而出。它的多规格配置和环保特性使其成为高容量应用的理想选择。对于需要低成本、高可靠性的开关解决方案的制造商来说,Honeywell V19系列微型开关是值得推荐的选择。

V19T16-CZ300B05参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 16A
电气寿命 10000Cycles
机械寿命 1000000Cycles
最小行程 790μm
操作力 3.4N
安装方式 底座安装
零件状态 在售
包装方式 盒装

V19T16-CZ300B05厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V19T16-CZ300B05数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V19T16-CZ300B05 V19T16-CZ300B05数据手册

V19T16-CZ300B05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.0988 ¥ 17.8398
150+ $ 1.9982 ¥ 16.9847
300+ $ 1.938 ¥ 16.473
550+ $ 1.9074 ¥ 16.2129
库存: 691
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 981.18
