4SX1-H58

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 1.41N 100μm 7A SPDT 底座安装 12.7mm(长度)*5.08mm(高度)
供应商型号: N-4SX1-H58
供应商: 云汉优选
标准整包数: 1

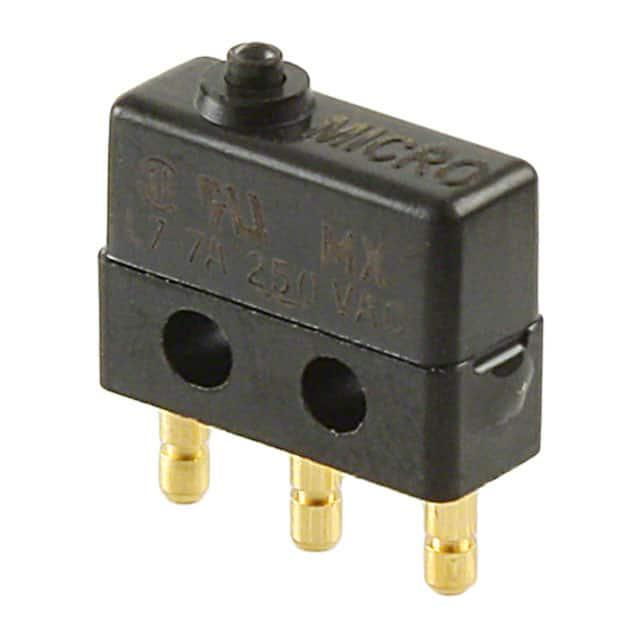

HONEYWELL 限位开关 4SX1-H58

4SX1-H58概述

    MICRO SWITCH™ Premium Subminiature Basic Switches SX Series 技术手册

    1. 产品简介


    MICRO SWITCH™ SX系列是霍尼韦尔公司的高端微型基础开关。这些开关以其高可靠性和卓越的耐用性著称,适用于各种工业和航空航天应用。SX系列开关提供不同的触点选项(如银触点、镀金触点或分叉镀金触点),具有低操作力和宽温度范围的特点。它们在需要高精度和高可靠性的应用中表现优异。

    2. 技术参数


    | 参数 | 描述 |

    | 操作力 | 低至 0.147 N [15 g] |
    | 差动行程 | 最低 0.025 mm [0.001 in] |
    | 额定电流 | 1 A 至 7 A |
    | 环境温度 | -54°C 至 204°C [-65°F 至 400°F] |
    | 接触材料 | 银、镀金、分叉镀金 |
    | 电气等级 | UL/CSA、CE、ENEC、MIL-PRF-8805、FAA-PMA |
    | 尺寸 | 10.2 mm H x 5.08 mm W x 12.7 mm L [0.4 in H x 0.20 in W x 0.5 in L] |

    3. 产品特点和优势


    - 寿命长:高达 10,000,000 次操作。
    - 应用灵活性:提供多种触发、电气终止和操作特性,适合高压环境。
    - 行业领先的温度范围:-54°C 至 204°C [-65°F 至 400°F],确保在恶劣条件下的可靠性能。
    - 小型化设计:使用军事级组件制造,具备轻量和紧凑的特点。
    - 广泛认证:UL/CSA、CE、ENEC 和 MIL-PRF-8805 认证,适用于全球市场。

    4. 应用案例和使用建议


    航空应用:
    - 商用飞机上的门闭锁监测
    - 起落架位置监测
    - 航空电子控制系统
    工业应用:
    - 压力和温度传感器
    - 燃料水平检测系统
    使用建议:
    - 在高温环境下使用时,选择高温度构造版本(如 4SX1-T)。
    - 对于需要更精确控制的应用,考虑选用低差动行程版本(如 11SX22-T)。

    5. 兼容性和支持


    SX系列开关与大多数通用电气设备兼容。霍尼韦尔公司提供了详细的安装和操作指南,并提供终身技术支持。如果您需要进一步的应用支持或安装建议,可以联系霍尼韦尔当地销售办公室。

    6. 常见问题与解决方案


    Q1: 开关的操作力和差动行程如何?
    - A: 最低操作力为 0.147 N [15 g],最低差动行程为 0.025 mm [0.001 in]。
    Q2: 开关在极端温度下表现如何?
    - A: SX系列可以在 -54°C 至 204°C 的范围内稳定运行。
    Q3: 如何确保开关安装正确?
    - A: 使用正确的扭矩(最大 0.226 Nm [2 in-lb])安装开关,以避免损坏。

    7. 总结和推荐


    MICRO SWITCH™ SX系列微型基础开关是高可靠性应用的理想选择。其卓越的寿命、宽泛的工作温度范围以及多种触点选项使其在众多领域具有竞争力。强烈推荐用于需要高度可靠性和精确度的场合,例如航空和工业自动化系统。

4SX1-H58参数

参数
执行器角度 -
电流额定值 7A
电气寿命 -
机械寿命 -
最小行程 100μm
操作力 1.41N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 12.7mm(长度)*5.08mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

4SX1-H58厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

4SX1-H58数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 4SX1-H58 4SX1-H58数据手册

4SX1-H58封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 21.624 ¥ 183.804
13+ $ 20.6206 ¥ 175.2751
25+ $ 20.043 ¥ 170.3655
50+ $ 19.6554 ¥ 167.0709
库存: 144
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 919.02
