ZM50E10F01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.35N 760μm 10000000Cycles 6000Cycles 5A SPDT 底座安装,焊接安装 19.8mm*6.4mm*9.5mm
供应商型号: Q-ZM50E10F01
供应商: 国内现货
标准整包数: 250

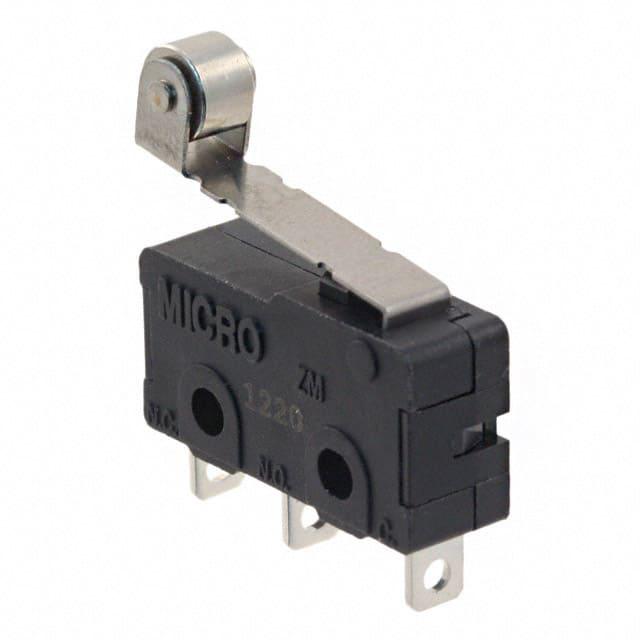

HONEYWELL 限位开关 ZM50E10F01

ZM50E10F01概述

    MICRO SWITCH ZM/ZM1 Series Subminiature Basic Switches

    产品简介


    MICRO SWITCH ZM 和 ZM1 系列是来自 Honeywell MICRO SWITCH 家族的微型子系列开关。尽管体积小巧,这些开关仍能控制从逻辑级(计算机电路)到额定电流达 16.1 A 和 250 VAC 的功率负载。由于尺寸紧凑,这些开关非常适合空间受限的应用场合,如复印机、收银机、冰箱、暖通空调系统和医院病床。

    技术参数


    - 封装尺寸:19.80 mm x 10.60 mm x 6.40 mm (0.78 in x 0.42 in x 0.25 in)
    - 电气特性:
    - 电路类型:SPDT, SPNC, SPNO
    - 操作力:范围从 60g 到 355g
    - 接触材料:镀金银合金、银合金
    - 额定电流:最高可达 16.1 A(ZM1 系列)
    - 绝缘电阻:初始值为 100 MΩ(500 VDC,持续 1 分钟)
    - 耐压能力:1500 V RMS 持续 1 分钟
    - 认证标准:UL, cUL, CE, CQC, ENEC, RoHS, 和 REACH

    产品特点和优势


    - 小巧设计:适合空间受限的应用。
    - 多种配置:提供内部永久杠杆和外部杠杆选项,便于现场配置。
    - 广泛适应性:适用于逻辑级和功率级负载,具有良好的机械和电气寿命。
    - 高性能:可承受极端温度条件,从 -40°C 到 125°C。
    - 多电气标准认证:全球适用,易于集成到控制和监控电路中。

    应用案例和使用建议


    - 复印机:用于检测盖子状态或纸张容量。
    - 收银机:用于检测抽屉开启或关闭。
    - 冰箱:用于检测门的开闭状态。
    - HVAC:用于检测风扇和压缩机的状态。
    - 医院病床:用于监测床的位置和角度。
    使用建议:
    - 在安装过程中确保正确对齐和连接,以保证可靠的电气性能。
    - 对于高电流应用,建议选用镀金银合金触点以提高电流通量能力。
    - 根据具体应用选择合适的操作力和电气评级。

    兼容性和支持


    - 兼容性:适用于多种电路设计和终端类型,包括 PCB 和直角焊接。
    - 技术支持:Honeywell 提供详细的技术文档和专业支持,客户可以通过 Honeywell 代表或分销商获得帮助。

    常见问题与解决方案


    - 问题:操作力不一致。
    - 解决方案:检查安装和接线,确保无松动或不良连接。
    - 问题:开关触点氧化。
    - 解决方案:定期清洁触点,使用酒精或其他适当的清洁剂。
    - 问题:无法达到规定的电气评级。
    - 解决方案:确认是否选择了正确的型号和电气评级,确保遵循正确的安装指南。

    总结和推荐


    MICRO SWITCH ZM/ZM1 系列子微型基本开关凭借其紧凑的设计、广泛的电气评级、高性能和全球适用性,在许多应用中表现出色。它们特别适合空间受限且需要高度可靠性的应用。我们强烈推荐此产品给那些需要高质量、高可靠性开关解决方案的工程师和技术人员。

ZM50E10F01参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 6000Cycles
机械寿命 10000000Cycles
最小行程 760μm
操作力 0.35N
长*宽*高 19.8mm*6.4mm*9.5mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

ZM50E10F01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM50E10F01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM50E10F01 ZM50E10F01数据手册

ZM50E10F01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 2.0875
500+ $ 1.9625
1000+ $ 1.8375
5000+ $ 1.6625
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: $ 521.87
