首页  >  产品百科  >  8AC9

8AC9

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT x 4 0.5N 3.2mm 5A SPDTX4 底座安装,焊接安装 47.75mm(长度)*16.51mm(高度)
供应商型号: 8AC9
供应商: Master
标准整包数: 1

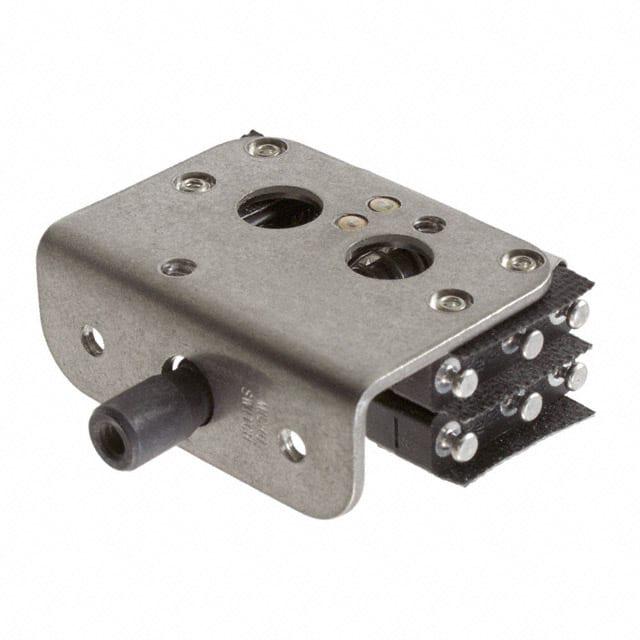

HONEYWELL 限位开关 8AC9

8AC9概述

    # MICRO SWITCH™ AC Series Door Switches

    产品简介


    MICRO SWITCH™ AC Series Door Switches 是一种专门设计用于监控服务门或面板开闭状态的开关。这些开关广泛应用于各种设备中,例如自动售货机、暖通空调设备、家用电器、通信设备、商用设备、卡车车门和商用门闸,以及军事设备中的控制柜和维修面板。

    技术参数


    以下是MICRO SWITCH™ AC Series Door Switches的主要技术规格和性能参数:
    主要规格
    - 触点类型:单极双掷(SPDT)
    - 端子类型:螺钉接线端子或快接接线端子
    - 最大自由位置:9.53 mm [0.375 in]
    - 最小操作位置:5.15 mm [0.203 in]
    - 最大压下位置:3.17 mm [0.125 in]
    电气规格
    | 电流等级 | 电压范围 |

    | A级 | 15 A, 125, 250, 或 480 Vac; 1/2 A, 125 Vdc; 1/4 A, 250 Vdc |
    | B级 | 5 A, 125 或 250 Vac; 30 Vdc: 3 A (海平面) 和 2.5 A (50,000 ft) |
    | C级 | 15 A, 125 或 250 Vac; 5 A, 125 Vac "L"; 1/2 A, 125 Vdc; 1/4 A, 250 Vdc |
    | D级 | 21 A, 1 hp 125, 250, 277 Vac; 2 hp 250, 277 Vac |
    | E级 | 10 A 电阻和感应 (海平面),28 Vdc 和 125 Vac |
    | F级 | 5 A, 125, 250, 277 Vac 1/10 hp, 250 Vac |
    工作环境
    - 温度范围:-40 °C 至 85 °C [-40 °F 至 185 °F]
    - 防护等级:金属和塑料推杆均可选

    产品特点和优势


    - 可靠的性能:当服务门、面板或抽屉被打开时,开关会自动断开设备电源。
    - 多样化的开关动作选择:包括两位置按压瞬时、两位置按压瞬时带旋转锁定功能或三位置按压瞬时、拉出保持。
    - 安装方便:侧装或端装设计灵活多变。
    - 广泛的电气范围:可处理从不到1 A到21 A的电流。
    - 机构认证:某些型号通过CSA和UL认证,满足特定需求或要求。
    - 电路灵活性:提供单刀双掷或双刀双掷动作,最多四个极点。
    - 接线选项:两种类型的终端(螺钉或快接刀片)可供选择。

    应用案例和使用建议


    - 自动售货机:检测前盖是否关闭。
    - 暖通空调设备:作为服务面板的联锁装置。
    - 商用设备:为服务或访问面板提供联锁能力。
    使用建议
    - 在自动售货机中使用时,确保安装稳固以避免误触发。
    - 在军用设备中,推荐使用符合军规标准的型号。

    兼容性和支持


    MICRO SWITCH™ AC Series Door Switches 可与其他设备和系统轻松集成,且有多种不同的接线方式(螺钉或快接)可供选择。Honeywell公司提供了详尽的技术文档和支持服务,包括安装指南和故障排除文档,以确保用户能够充分利用该产品。

    常见问题与解决方案


    1. 开关没有反应
    - 检查是否有足够的自由位置,确认接线无误。
    2. 误触发
    - 确保周围没有干扰源,检查开关的动作位置设置是否正确。
    3. 电气故障
    - 检查电流等级是否匹配,确认电气连接良好。

    总结和推荐


    MICRO SWITCH™ AC Series Door Switches 非常适合需要高度可靠性的复杂应用场景。其多样化的动作选择、易于安装和宽泛的电气范围使得这些开关在多个行业都能发挥重要作用。总的来说,我们强烈推荐使用此系列产品,尤其是那些对安全性和可靠性要求较高的场合。

8AC9参数

参数
电气寿命 -
机械寿命 -
最小行程 3.2mm
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT x 4
执行器角度 -
电流额定值 5A
长*宽*高 47.75mm(长度)*16.51mm(高度)
通用封装 SPDTX4
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

8AC9厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

8AC9数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 8AC9 8AC9数据手册

8AC9封装设计

查看详情并下载
Symbol
Footprint
3D Model
