313SX30-T

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.68N 250μm 10000000Cycles 1A SPDT 底座安装,焊接安装
供应商型号: 313SX30-T
供应商: Master
标准整包数: 1

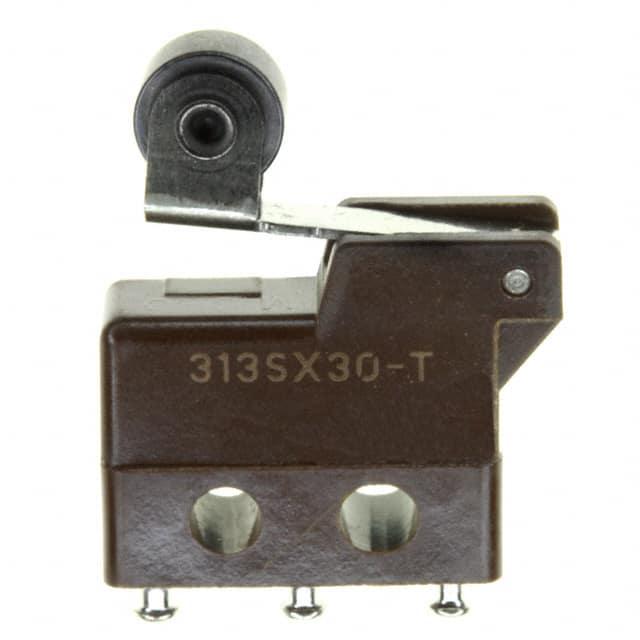

HONEYWELL 限位开关 313SX30-T

313SX30-T概述

    MICRO SWITCH™ Premium Subminiature Basic Switches: SX Series

    1. 产品简介


    MICRO SWITCH™ 的SX系列是顶级的精密微动开关,旨在为各种工业和航空航天应用提供一致且可靠的性能。这类小型化开关以坚固耐用而闻名,特别适用于需要高度稳定性和重复性的场合。它们的主要功能包括低操作力、高重复性及广泛的工作温度范围,适合多种复杂的机械运动检测需求。此外,SX系列开关拥有UL/CSA、cUL、ENEC和CE认证,使其在全球市场上具有广泛的适用性。

    2. 技术参数


    - 机械寿命:高达10,000,000次操作(11SX系列)
    - 电流额定值:1 A至7 A
    - 电路:SPDT(单掷双位)、SPNO(单掷单常闭)
    - 操作力:0.71盎司至6盎司
    - 接线端子:快速连接、焊接、PCB
    - 动作机构:按钮式触点、直杠杆、滚轮杠杆、模拟滚轮杠杆、偏置旗杆杠杆、交叉滚轮杠杆
    - 电压:125 Vac、250 Vac、28 Vdc
    - 认证:UL、CE、CSA、ENEC、MIL-PRF-8805、FAA-PMA
    - 接触材料:银、镀金、双片镀金
    - 操作温度:-54 °C至121 °C(-65 °F至250 °F);特定目录型号可至204 °C(400 °F)
    - 尺寸:10.2 mm 高 × 5.08 mm 宽 × 12.7 mm 长(0.4英寸高 × 0.20英寸宽 × 0.5英寸长)

    3. 产品特点和优势


    SX系列开关具备显著的优点:
    - 超长使用寿命:可达10,000,000次操作,远超行业标准。
    - 应用灵活性:通过多种动作机构、接线端子和工作温度选项,可应用于不同的工业环境。
    - 宽温度范围:允许在极端环境下长期可靠运行。
    - 高可靠性:采用镀金和双片镀金触点以确保高性能。
    - 轻量化设计:紧凑尺寸使其易于集成到各种小型装置中。

    4. 应用案例和使用建议


    SX系列开关因其高稳定性和重复性,被广泛应用于航空航天和工业领域,如商用飞机上的门锁监测、航空驾驶舱按钮控制、燃气涡轮机燃料液位开关、发电厂压力和温度传感器等。对于希望提高系统可靠性的工程师而言,该开关是一个理想选择。建议根据具体应用场景选择合适的动作机构、电气特性和工作温度。

    5. 兼容性和支持


    SX系列开关与其他许多电子元器件和系统兼容,且具有广泛的认证,例如UL、CE、CSA、ENEC、MIL-PRF-8805和FAA-PMA。制造商Honeywell提供了详尽的技术支持文档和安装指南,帮助客户进行正确的安装和维护。

    6. 常见问题与解决方案


    常见的问题可能包括开关损坏、操作不顺畅或误触发。具体解决方案包括:
    - 检查接线端子连接是否稳固。
    - 确认环境温度是否超出操作范围。
    - 使用专用工具确保正确安装和校准。

    7. 总结和推荐


    总的来说,MICRO SWITCH™ SX系列开关是一款专为高稳定性、可靠性和广泛应用而设计的小型化开关。无论是航空航天还是工业领域,该系列产品均表现出色,值得强烈推荐。对于寻求高性能、长寿命开关的工程师和采购者来说,SX系列无疑是一个理想的选择。

313SX30-T参数

参数
操作力 0.68N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 1A
电气寿命 -
机械寿命 10000000Cycles
最小行程 250μm
通用封装 SPDT
安装方式 底座安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

313SX30-T厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

313SX30-T数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 313SX30-T 313SX30-T数据手册

313SX30-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
