6HM1-1

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 1.98N 76μm 4A SPDT 导线安装,底座安装 20.04mm(长度)*6.35mm(高度)
供应商型号: SR-6HM1-1
供应商: 海外现货
标准整包数: 10

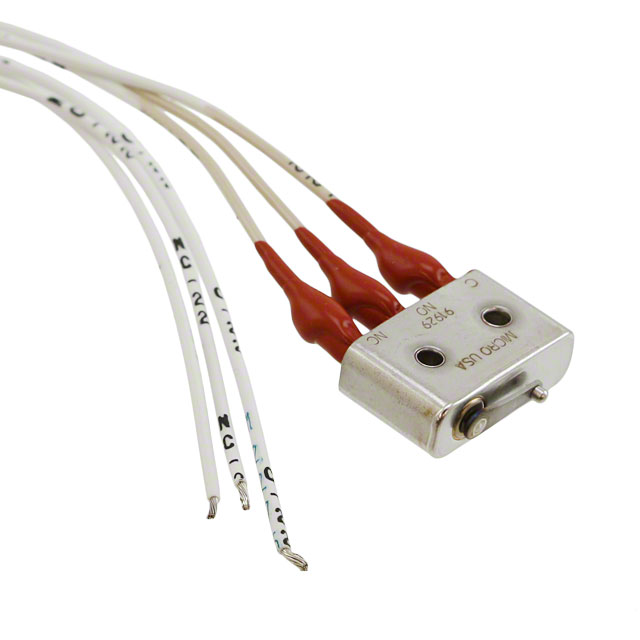

HONEYWELL 限位开关 6HM1-1

6HM1-1概述

    # MICRO SWITCH™ HM Series Hermetic Sealed Basic Switches

    产品简介


    MICRO SWITCH™ HM 系列是 Honeywell 推出的一款高度可靠的密封式基本开关,广泛应用于商业飞机、军用航空、深空探测设备以及严苛工业环境中。这些微型密封式开关以其卓越的性能和耐用性著称,特别适合需要承受极端温度、振动及腐蚀性气体的应用场合。产品涵盖多种配置选项,例如带不同接触材料(银、金或镀金双叉)和电气额定值的版本,以满足广泛的行业需求。
    主要功能
    - 精确检测机械组件的位置。
    - 在极端环境下提供稳定且一致的性能。
    - 支持宽泛的工作温度范围(-184°C 至 260°C)。
    应用领域
    - 商业和军用航空:检测起落架舱门状态、燃油阀位置等。
    - 深空探测:适用于高海拔或外太空任务。
    - 军用车辆、海洋环境及其他工业领域。

    技术参数


    | 特性 | 描述 |

    | 类型 | 密封微型快动开关 |
    | 外壳材质 | 300 系列不锈钢 |
    | 机械寿命 | ≥ 25,000 次操作 |
    | 电气寿命 | ≥ 25,000 次操作 |
    | 绝缘电压 | 初始阶段 1000 VRMS / 1 分钟 |
    | 电路类型 | 单刀双掷(SPDT) |
    | 接触材料 | 银、金、镀金双叉 |
    | 电气额定值 | 最大 4A @ 28VDC(参考电气额定值表) |
    | 密封等级 | 符合 MIL-PRF-8805 的符号 5 密封 |
    | 温度范围 | -65°C 至 121°C(标准版);可选 -184°C 至 260°C |
    | 振动等级 | 符合振动等级 2(15 g),频率范围 10 Hz 至 2000 Hz |
    | 冲击等级 | 符合冲击等级 M(100 G 锯齿波) |
    | 认证 | MIL-PRF-8805、UL 508 |

    产品特点和优势


    核心特点
    1. 高精度检测:能够在恶劣环境中精确检测机械部件的位置。
    2. 宽温范围适应性:可在 -184°C 至 260°C 的极端条件下稳定运行。
    3. 双重密封设计:采用玻璃-金属与金属-金属密封技术,确保长期可靠性。
    4. 多样化选择:支持银接触点和金接触点,灵活适配逻辑级和功率级电路。
    5. 紧凑设计:小型化封装,占用空间极小。
    优势分析
    - 军事级质量:通过 MIL-PRF-8805 和 UL 508 认证,适用于对可靠性要求极高的场合。
    - 环境友好:具备防尘、防水及抗腐蚀能力。
    - 高性价比:提供符合特定行业标准的定制选项。

    应用案例和使用建议


    典型应用场景
    1. 航空航天领域
    - 检测飞机起落架舱门是否处于闭锁状态。
    - 监控发动机燃油阀门的开闭情况。
    2. 深空探索
    - 监控外部舱门的闭锁状态。
    - 内部传感器用于监测环境参数(如压力、温度)。
    3. 工业自动化
    - 用于工业设备中的压力开关、温度开关或流量开关。
    使用建议
    - 高温环境:选择耐温范围更大的型号(如 -184°C 至 260°C)。
    - 多用途扩展:结合辅助致动器扩大开关的功能范围。
    - 定期维护:确保安装牢固并避免过度拧紧螺钉,以免损坏外壳。

    兼容性和支持


    兼容性
    HM 系列开关兼容多种航空、工业设备以及特定车辆系统。支持通过“通孔焊盘”或电线引脚连接的方式进行集成。
    厂商支持
    Honeywell 提供详尽的技术文档和售后服务,包括产品安装指南、维护说明以及在线技术支持。客户可通过本地销售办事处获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关灵敏度降低 | 检查接线是否松动或接触不良 |
    | 工作温度超出范围 | 更换耐温范围更大的型号 |
    | 操作力过大 | 调整或更换辅助致动器 |
    | 开关失效 | 返回 Honeywell 进行维修或更换 |

    总结和推荐


    MICRO SWITCH™ HM 系列密封式基本开关凭借其高性能、高可靠性和广泛的适用性,成为众多苛刻环境下的理想选择。其独特的密封技术和多功能配置使其在航空航天、深空探测以及工业自动化领域表现优异。对于需要严苛条件下的精确控制的应用场景,推荐使用 HM 系列开关。该系列产品不仅能够满足当前需求,还能在未来升级中提供灵活性和稳定性。因此,强烈推荐给需要高性能、高可靠性的用户。

6HM1-1参数

参数
电气寿命 -
机械寿命 -
最小行程 76μm
操作力 1.98N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 4A
长*宽*高 20.04mm(长度)*6.35mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
应用等级 汽车级
零件状态 在售
包装方式 散装

6HM1-1厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

6HM1-1数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 6HM1-1 6HM1-1数据手册

6HM1-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
