V19S05-HZ015

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 触点额定电流 5 A, SP-CO
供应商型号: N-V19S05-HZ015
供应商: 云汉优选
标准整包数: 1

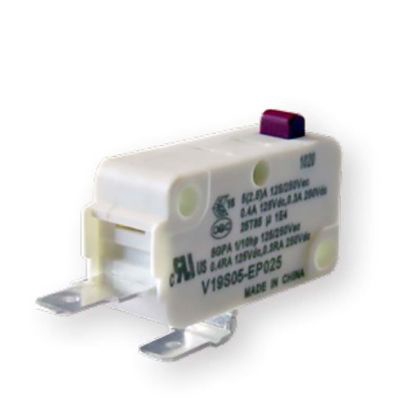

HONEYWELL 限位开关 V19S05-HZ015

V19S05-HZ015概述

    Micro Switch V19 系列技术手册

    1. 产品简介


    Micro Switch V19系列是霍尼韦尔推出的一款未密封的微动开关,旨在为高产量应用提供成本效益高的开关解决方案。V19系列开关提供了经过全面认证、可靠且持久的解决方案,适用于系统级成本和设计目标的实现。其独特的Rast 2.5、5、7端接样式符合自动化制造需求,适用于白色家电等领域。

    2. 技术参数


    以下是V19系列微动开关的关键技术参数:
    - 电气评级:5 A 和 16 A
    - 操作力:0.15 N 至 3.92 N(15 g 至 400 g)
    - 触点材料:无镉银合金
    - 额定温度范围:-25°C 至 85°C(-13°F 至 185°F);可选-25°C 至 125°C(-13°F 至 257°F)
    - 机械寿命:100万次循环(最大60次/分钟)
    - 防护等级:IP40
    - 振动阻力:10 Hz 至 55 Hz,位移 1.5 mm(峰值-峰值)
    - 冲击阻力:破坏:500 m/s²(50 g 最大值);开关测试后仍可正常工作
    - 接触电阻:最大50 mΩ(操作力 > 50 N),最大100 mΩ(操作力 < 50 N)
    - 绝缘电阻:最小100 mΩ(直流500 V)

    3. 产品特点和优势


    - 设计灵活性:单一行业标准封装尺寸,适用于多种电气评级,可满足不同设计需求。
    - 可靠性:超过100万次机械操作,确保长时间稳定运行。
    - 全球认证:通过UL/CSA、cUL、ENEC、CQC等多重认证,符合RoHS 3、REACH及CalProp 65标准。
    - 成本效益:具有多种Rast终端选项,可优化自动化制造过程,同时降低材料成本。

    4. 应用案例和使用建议


    V19系列广泛应用于多个领域,例如:
    - 存在检测:确保门锁安全操作。
    - 浮球开关:控制水位,防止溢出。
    - 流量开关:实现水的高效使用。
    - 电源开关:控制电机、泵和风扇的可靠运行。
    - 操作员控制:用于系统辅助功能的界面控制。
    使用建议:
    - 在高湿度环境中使用时,应注意保持适当的通风和防护措施。
    - 在安装过程中,确保按正确的操作力进行操作,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:V19系列支持多种Rast终端选项,便于与自动化制造设备集成。
    - 支持:霍尼韦尔提供全面的技术支持和保修服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    - Q: 开关在高湿度环境中无法正常工作?
    - A: 检查并确保正确的防护措施,如增加适当的通风和防水措施。
    - Q: 开关操作力异常?
    - A: 检查操作力是否在规定范围内,并确保正确安装。

    7. 总结和推荐


    V19系列微动开关凭借其出色的可靠性和设计灵活性,在多个行业中表现出色。它不仅能够提供高性能解决方案,还具备强大的成本效益和广泛的兼容性。推荐在需要高可靠性和耐用性的应用中采用V19系列微动开关。

V19S05-HZ015参数

参数
最小行程 1mm
操作力 0.15N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 -
机械寿命 1000000Cycles
安装方式 底座安装
零件状态 在售
包装方式 盒装

V19S05-HZ015厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V19S05-HZ015数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V19S05-HZ015 V19S05-HZ015数据手册

V19S05-HZ015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.7808 ¥ 15.1368
150+ $ 1.6995 ¥ 14.4458
库存: 250
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 908.2
