53C120K

厂牌: HONEYWELL
产品描述: 20KΩ ±10% 2W 线性 500V 面板安装 65.09mm(长度)*36.12mm(高度)
供应商型号: 8316675
供应商: 海外现货
标准整包数: 1

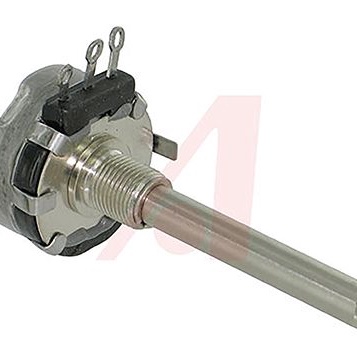

HONEYWELL 电位器及其他可变电阻器 53C120K

53C120K概述


    产品简介


    基本介绍
    本系列提供五种不同型号的2 W导电塑料电位计,即380系列、RV4系列、485系列、53C系列及385系列。这些电位计将旋转运动转化为电阻变化,进而实现电压或电流水平的平滑过渡,被广泛应用于各种潜在的应用场景。
    主要功能
    电位计通过转换旋转运动为电阻变化,可用于控制位置传感器。具体功能包括调节音量、音调、速度和其他控制参数,确保电压输出的平稳过渡,这在多种工业、商业应用中至关重要。
    应用领域
    电位计被广泛应用于音频和视觉设备(如乐器、音控台、投影仪、放大器)、脚踏控制器(如吉他、缝纫机、木工机械)、机械设备(如操纵杆)及焊接设备等多个领域。

    技术参数


    | 参数 | 380系列 | RV4系列 | 485系列 | 53C系列 | 385系列 |
    |
    | 最大工作电压(线性) | 500 Vdc | 500 Vdc | 500 Vdc | 500 Vdc | 500 Vdc |
    | 最大工作电压(对数、反向对数) | 350 Vdc | 350 Vdc | 350 Vdc | 350 Vdc | 350 Vdc |
    | 绝缘强度 | 1000 Vac,60秒,1 mPa | 450 Vac,60秒,11.5 kPa | 1000 Vac,60秒,1 mPa | 450 Vac,60秒,11.5 kPa | 1000 Vac,60秒,1 mPa |
    | 功率等级 | 2 W @ 70°C,降额至120°C | 2 W @ 70°C,降额至120°C | 2 W @ 70°C,降额至120°C | 2 W @ 70°C,降额至120°C | 2 W @ 70°C,降额至120°C |
    | 电阻值范围 | 100 Ω到5 MΩ | 100 Ω到5 MΩ | 100 Ω到5 MΩ | 100 Ω到5 MΩ | 100 Ω到5 MΩ |
    | 线性度 | ±5% | ±5% | ±5% | ±5% | ±5% |
    | 转动寿命 | 25,000次循环 | 25,000次循环 | 25,000次循环 | 25,000次循环 | 25,000次循环 |

    产品特点和优势


    1. 成本效益:380系列及其变体以合理的价格提供良好的性能。
    2. 电阻值范围广:提供从100 Ω到5 MΩ的宽泛电阻值,满足多种应用需求。
    3. 多种倾斜度选择:线性、对数和反向对数等不同的倾斜度选择,使输出信号曲线更具灵活性,适应各种应用。

    应用案例和使用建议


    - 音频和视觉设备:可作为音量控制器,用于调节音量大小,确保声音效果平稳过渡。
    - 脚踏控制器:例如用于控制高尔夫车的油门,确保操作流畅且稳定。
    - 机器控制:如操纵杆和开关等,可精确调整设备运行状态,提升设备性能。
    - 焊接设备:用于调节焊接电流或速度,提高焊接质量和效率。
    使用建议:
    - 在应用过程中,应根据具体应用需求选择合适的倾斜度和电阻值。
    - 定期进行设备维护,以延长电位计的使用寿命。
    - 在高温环境下使用时,注意降额使用,避免过热损坏。

    兼容性和支持


    - 兼容性:该系列产品设计紧凑,安装简便,与市面上大多数标准接口兼容。
    - 支持:制造商提供详细的安装指南和技术支持,确保用户能够顺利安装并使用产品。

    常见问题与解决方案


    1. 问题:旋转阻力过高。
    - 解决方案:检查电位计的安装情况,确认是否松动;尝试更换锁紧螺母或锁定环。
    2. 问题:接触电阻不稳定。
    - 解决方案:清洁电位计的连接部位,确保接触良好;如仍无法解决,可能需要更换新的电位计。
    3. 问题:旋转不平滑。
    - 解决方案:检查是否有机械卡顿现象,及时清理或调整。

    总结和推荐


    综上所述,本系列导电塑料电位计在工业和商业应用中具有较高的可靠性和耐用性。无论是成本效益还是产品性能,均表现出色。特别是在高精度和稳定性要求的应用场合下,推荐使用。此外,制造商提供了丰富的技术支持和服务保障,使用户在应用过程中更加便捷。总体来看,这些电位计是非常值得信赖的选择。

53C120K参数

参数
电阻值 20KΩ
精度 ±10%
额定功率 2W
温度系数 -
额定电压 500V
锥度 线性
长*宽*高 65.09mm(长度)*36.12mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 停产
包装方式 散装

53C120K厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

53C120K数据手册

厂牌 PDF简要描述 下载
HONEYWELL 电位器及其他可变电阻器 HONEYWELL 53C120K 53C120K数据手册

53C120K封装设计

查看详情并下载
Symbol
Footprint
3D Model
