NGCPB10AX01R

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Off-Mom,On-Mom DPST-NO/NC 3.06N 4.9mm 10A 导线安装,面板安装
供应商型号: N-NGCPB10AX01R
供应商: 云汉优选
标准整包数: 1

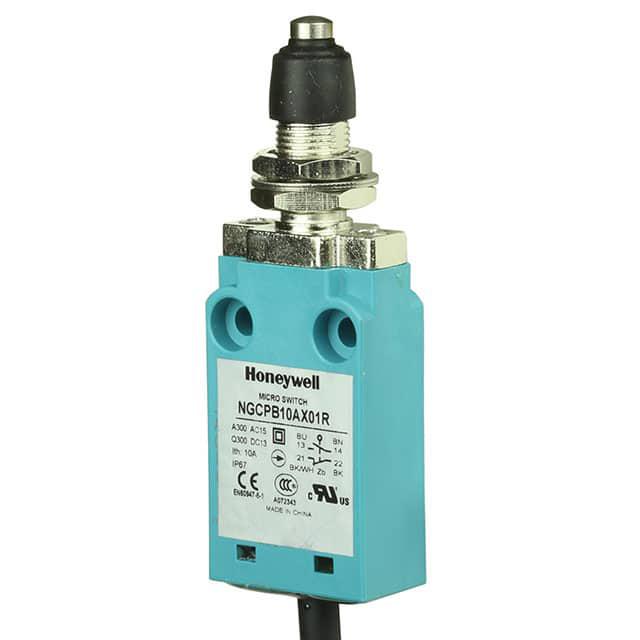

HONEYWELL 限位开关 NGCPB10AX01R

NGCPB10AX01R概述


    产品简介


    Honeywell MICRO SWITCH Compact Limit Switches, NGC系列
    Honeywell的MICRO SWITCH Compact Limit Switches, NGC系列是一类中型耐用型开关,允许客户选择单极双掷(SPDT)或双极双掷(DPDT)电路,同时在整个NGC系列中保持相同的外壳和安装尺寸。这些开关具有超过38万种配置方式,全球认证,达到IP67密封等级,适用于室内和室外应用。

    技术参数


    - 电路配置: SPDT或DPDT可配置电路
    - 触点类型: 快速动作,正断触点
    - 接触材料: 银合金或镀金接触选项
    - 认证: UL、CE、cUL、CCC认证
    - 符合标准: IEC 60947-5-1、IEC 61373、EN45545-2(仅金属型号带M12连接器)
    - 封装: NEMA 1、4、12、13;IP67密封
    - 材料选项: 金属和塑料外壳
    - 温度范围: 工作温度-25°C至75°C,存储温度-40°C至85°C
    - 机械寿命: 最低500万次循环(1NC/1NO:120 CPM,2NC/2NO:60 CPM)
    - 电寿命: 1 A 110 Vdc,适用于仅NC电路时50万次循环
    - 额定绝缘电压: 1NC/1NO:400 V,2NC/2NO:250 V
    - 介电强度: 金属外壳1890 Vac,塑料外壳2890 Vac
    - 脉冲电压: 1NC/1NO:2500 Vdc,2NC/2NO:1500 Vac
    - 污染等级: 3级
    - 湿度: 最大95% RH
    - 操作速度: 0.3 mm/s至2 m/s
    - 冲击: 50 g(11 ms),符合IEC 60068-2-27
    - 振动: 10 g,频率范围10 Hz至500 Hz,符合IEC 60068-2-6
    - 批准认证: UL(UL508)、cUL、CE(IEC 60947-5-1)、CCC(GB14048.5-2008)

    产品特点和优势


    - 成本效益: 作为单一来源提供紧凑型SPDT和DPDT限位开关,有助于减少原始设备制造商的供应链成本。
    - 多样性: 耐用包装使其可用于许多严苛的室内或室外应用,提供可靠性能。
    - 可配置性: 允许设计工程师标准化一个脚印,以满足各种电气需求。
    - 技术支持: 具有全球布局的客户可以依赖Honeywell为新应用和故障排除提供区域支持。

    应用案例和使用建议


    应用案例:
    - 举升机位置检测: 使用该开关可以检测举升机的工作状态。
    - 电梯和自动扶梯: 用于控制开关门或紧急停止系统。
    - 机器工具: 在自动化生产线中,用于检测设备状态或安全门关闭情况。
    - 移动灯塔: 用于控制灯光开关,确保安全运行。
    - 包装设备: 控制包装过程中的不同阶段。
    - 火车车门: 确保门正确关闭。
    - 剪式升降机: 检测升降机的安全位置。
    使用建议:
    - 根据实际应用场景选择适当的外壳材料(金属或塑料)。
    - 选择合适的电缆长度,以确保安装便利且不损坏。
    - 结合具体的操作速度和负载要求,选择适合的触点材料(银合金或镀金)。

    兼容性和支持


    - 兼容性: NGC系列与其他设备或系统具有良好的兼容性,支持各种连接器类型。
    - 支持和服务: Honeywell提供了详尽的技术支持和维护服务,涵盖全球范围内的新应用和故障排除。

    常见问题与解决方案


    - 问题1: 触点无法正常闭合。
    - 解决方案: 检查连接器是否正确安装,确认触点材料是否匹配。
    - 问题2: 开关在高温环境下失效。
    - 解决方案: 选择适用于高温环境的NGC系列开关。
    - 问题3: 误触发问题。
    - 解决方案: 确认操作力设置合适,避免外界干扰。

    总结和推荐



    总结

    :
    Honeywell的MICRO SWITCH Compact Limit Switches, NGC系列是一款高度可靠的中型耐用型限位开关。它具备广泛的应用能力、可配置性和全面的技术支持,非常适合需要高可靠性和多样性的工业应用。
    推荐:
    鉴于其卓越的功能和广泛应用性,强烈推荐此产品给所有需要高质量限位开关的工业用户。无论是电梯、机械设备还是户外应用,这款开关都能提供卓越的表现。

NGCPB10AX01R参数

参数
执行器角度 -
电流额定值 10A
电气寿命 -
机械寿命 -
最小行程 4.9mm
操作力 3.06N
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

NGCPB10AX01R厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NGCPB10AX01R数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL NGCPB10AX01R NGCPB10AX01R数据手册

NGCPB10AX01R封装设计

查看详情并下载
Symbol
Footprint
3D Model
