V15T22-CC300

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPST-NC 3N 760μm 1000000Cycles 25000Cycles@ (CQC/ENEC) 22A 底座安装 15.9mm(高度)
供应商型号: BB-V15T22-CC300
供应商: 海外现货
标准整包数: 1

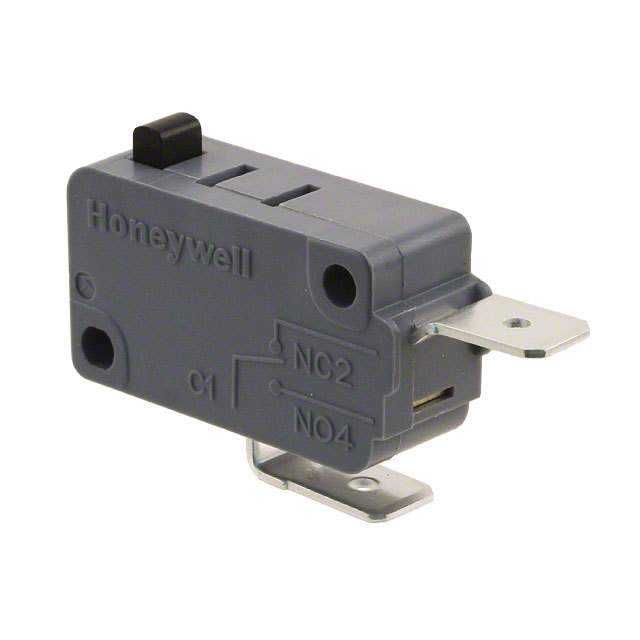

HONEYWELL 限位开关 V15T22-CC300

V15T22-CC300概述

    MICRO SWITCH™ V15 系列标准基本开关技术手册

    产品简介


    MICRO SWITCH™ V15系列是霍尼韦尔公司推出的一款机电开关,专为全球范围内的各种应用提供卓越的价值和可靠性。该开关设计适用于“低成本失效”的应用场合,在此类环境中,因开关故障而产生的维修或更换成本较低。V15系列提供多种操作力和电流额定值,适用于广泛的应用需求。

    技术参数


    以下是V15系列开关的技术规格和关键性能参数:
    - 电气负载范围:0.1 A 至 26 A
    - 认证:UL/cUL, ENEC, CQC
    - 电气连接方式:快速连接端子,带压力板的螺钉终端等
    - 操作力:0.15 N 到 3.92 N(15克到400克)
    - 工作温度范围:
    - S级:-25 °C 到 85 °C
    - T级:-25 °C 到 125 °C
    - H级:-25 °C 到 150 °C
    - 机械寿命:1百万次操作(除了V15S05和V15T10型号的200gf版本,寿命为50万次)
    - 接触材料:银,镀金
    - 外壳材料:PBT热塑性聚酯

    产品特点和优势


    - 电气负载多样性:V15系列提供广泛的电气负载范围,支持0.1 A至26 A的电流,确保在不同应用中具有高度的灵活性。
    - 可靠性和全球认证:通过UL/cUL, ENEC, CQC等国际认证,确保产品在世界各地的安全使用。
    - 操作方式多样:提供针式柱塞和内置杠杆等多种操作方式,以适应不同的安装需求。
    - 耐高温:H级版本的工作温度高达150 °C,适用于极端环境下的应用。

    应用案例和使用建议


    V15系列开关被广泛应用于各种机械设备和家用电器中。例如:
    - 自动售货机:用作零食分配器限位开关、零食选择开关或饮料机阀门电机凸轮开关。
    - 游戏机:用于控制赌博机拉杆位置、弹球机拉杆开关或街机摇杆位置。
    - 家电:用于净水器计时器机构、控制面板锁止、阀门位置信号以及指示水压、浮子水平和门位置。
    - 制冰机:用于检测冰盘位置、控制进水阀及循环完成开关。
    - 加热系统:用于防止炉膛过压或废气管道堵塞导致的反压。
    - 高压清洗机:用于防止水泵密封失效引起的过压问题。
    使用建议:
    - 对于需要频繁操作的设备,建议选用机械寿命较高的型号,如V15系列中机械寿命达到1百万次的操作。
    - 在高温环境下使用时,优先考虑H级温度等级的型号。
    - 对于逻辑电路和低能量电路,可选用镀金接触面的型号以提高可靠性。

    兼容性和支持


    V15系列开关提供了多种端子选项,包括快速连接端子、推入式端子、焊锡端子等,这使得它们可以轻松集成到不同的电路板和设备中。此外,霍尼韦尔还提供了丰富的技术支持和售后服务,帮助用户解决各种技术问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 开关损坏或无法正常工作:检查接线是否正确,必要时重新焊接或更换端子。
    - 接触不良:清洁接触面并确保连接紧密,如有必要,使用清洁剂进行处理。
    - 误动作或不灵敏:调整操作力设置,确保没有外部干扰影响开关的正常工作。

    总结和推荐


    总体来说,MICRO SWITCH™ V15系列是一款高性能、高可靠性的机电开关,能够满足各种工业和商业应用的需求。其广泛的电气负载范围、全球认证的安全性、多样化的操作方式和高度的兼容性,使其成为市场上极具竞争力的产品之一。对于需要高度可靠性和灵活性的应用场合,我们强烈推荐选择这款产品。

V15T22-CC300参数

参数
机械寿命 1000000Cycles
最小行程 760μm
操作力 3N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 22A
电气寿命 25000Cycles@ (CQC/ENEC)
长*宽*高 15.9mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

V15T22-CC300厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V15T22-CC300数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V15T22-CC300 V15T22-CC300数据手册

V15T22-CC300封装设计

查看详情并下载
Symbol
Footprint
3D Model
