首页  >  产品百科  >  V19S05-HZ015A03

V19S05-HZ015A03

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 触点额定电流 5 A, SP-CO
供应商型号: 3537207
供应商: 海外现货
标准整包数: 1

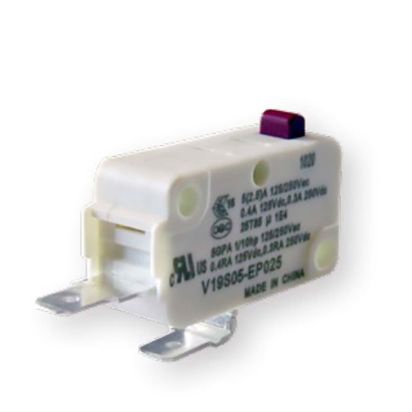

HONEYWELL 限位开关 V19S05-HZ015A03

V19S05-HZ015A03概述

    V19 系列微动开关技术手册

    1. 产品简介


    V19系列是Honeywell公司推出的未密封型微动开关产品。该系列产品专为高容量应用而设计,具有成本效益,能够有效辅助实现系统级的成本和设计目标。V19系列开关提供完全认证、可靠的使用寿命内的重复操作解决方案。它适用于白色家电等自动制造要求下的RAST 2.5、5和7接线端子风格。

    2. 技术参数


    - 电路类型:单极双掷(SPDT)、单极常开(SPNO)、单极常闭(SPNC)
    - 操作力:0.15N至3.92N(15g至400g)
    - 接线端子:快速连接器,尺寸为6.35mm x 0.80mm;RAST-5 250#、RAST-7 250#、RAST-2.5
    - 工作温度:
    - 代码S:-25°C至85°C
    - 代码T:-25°C至125°C
    - 湿度验证:40°C、95%RH下持续240小时
    - 机械寿命:最大60次/分钟,达到1百万次循环
    - 防护等级:IP40(符合IEC 60529标准)
    - 振动抗性:10Hz至55Hz,位移1.5mm(峰值-峰值);接触分离不超过1毫秒
    - 冲击抗性:破坏性:500m/s²(最大50g);测试后开关功能正常
    - 开关电阻:操作力大于50时最大50mW;操作力小于50时最大100mW
    - 绝缘电阻:最小100兆欧(施加500V直流电压1分钟)
    - 认证:UL、CSA、cUL、ENEC、CQC

    3. 产品特点和优势


    - 电气评级:5A和16A的电气评级提供设计灵活性,所有规格统一在一个行业标准封装中
    - 耐用性:超过1百万次的操作能力
    - 技术传承:具有超过80年服务的弹簧机构,保证高可靠性
    - 全球认证:获得UL/CSA、cUL、ENEC、CQC认证,支持全球范围的设计接受度
    - 环保材料:无镉触点,RoHS 3、REACH及加州65认证合规

    4. 应用案例和使用建议


    - 存在检测:确保门闩和安全操作
    - 浮子开关:控制电源以防止溢流情况
    - 流量开关:实现水的高效安全使用
    - 电源开关:可靠控制电机、泵和风扇系统
    - 操作控制:系统辅助功能界面控制
    使用建议:
    - 根据具体应用场景选择合适的操作力和位置(A/B),以适应不同的负载需求
    - 针对高温环境选择适合的温度等级(S/T)

    5. 兼容性和支持


    - 兼容性:支持RAST 2.5、5和7接线端子风格,便于自动化生产
    - 制造商支持:Honeywell提供标准产品保修,确保客户在保修期内享受免费维修或更换服务

    6. 常见问题与解决方案


    - 问题:如何判断开关是否已经损坏?
    - 解决方案:检查开关是否出现接触分离或异常噪音,如果出现以上现象,可能需要进行检修或更换
    - 问题:操作力与开关寿命的关系是什么?
    - 解决方案:操作力越高,开关寿命越短。根据实际应用选择合适的操作力,以确保开关的长期稳定性

    7. 总结和推荐


    V19系列微动开关凭借其卓越的性能和广泛的应用场景,在市场上具备显著的竞争优势。该产品不仅能够满足高容量应用的需求,还提供了多种配置选项,使其成为众多电气系统的理想选择。我们强烈推荐使用该系列产品,尤其适用于白色家电和其他需要高性能微动开关的场景。

V19S05-HZ015A03参数

参数
电流额定值 5A
电气寿命 -
机械寿命 1000000Cycles
最小行程 2mm
操作力 0.05N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

V19S05-HZ015A03厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V19S05-HZ015A03数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V19S05-HZ015A03 V19S05-HZ015A03数据手册

V19S05-HZ015A03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.3508
5+ ¥ 23.1003
10+ ¥ 23.1003
20+ ¥ 20.6979
50+ ¥ 20.6979
库存: 980
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.35
