ZM10B70E01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.16N 600μm 10000000Cycles 10000Cycles 100mA(AC/DC) SPDT 底座安装 19.8mm*6.4mm*9.5mm
供应商型号: ZM10B70E01
供应商: Master
标准整包数: 10

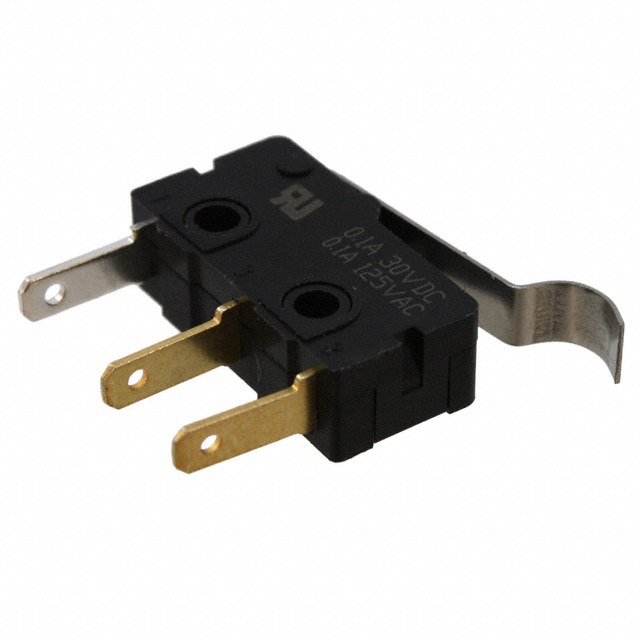

HONEYWELL 限位开关 ZM10B70E01

ZM10B70E01概述

    MICRO SWITCH ZM/ZM1 Series Subminiature Basic Switches

    1. 产品简介


    MICRO SWITCH ZM 和 ZM1 系列属于 Honeywell MICRO SWITCH 家族中 Z 系列子微型基本开关。尽管体积小巧,但这些开关能够控制从逻辑电平(基于计算机的电路)到功率级别的电气负载(最高达 16.1 A 和 250 Vac)。它们特别适用于空间有限的应用场合,总体长度小于 20 毫米(0.78 英寸),适合复印机、现金注册机、冰箱、HVAC 设备以及医院病床等多种设备。

    2. 技术参数


    - 外形尺寸: 19.80 毫米 x 10.60 毫米 x 6.40 毫米(0.78 英寸 x 0.42 英寸 x 0.25 英寸)
    - 电气规格:
    - ZM10 系列(逻辑电平):0.1 A 125/250 Vac,10,000 循环
    - ZM50 系列(标准负荷):5 A 125/250 Vac,10,000 循环
    - ZM90 系列(功率负荷):10.1 A 125/250 Vac,10,000 循环
    - 操作力: 60 克至 249 克(ZM 系列);70 克至 355 克(ZM1 系列)
    - 封口等级: IP40
    - 操作温度范围: -40°C 至 125°C [-40°F 至 257°F]
    - 机械寿命: 最低 5,000,000 次循环(ZM 系列),最高 1,000,000 次循环(ZM1 系列)

    3. 产品特点和优势


    - 尺寸小: 非常适合空间有限的应用。
    - 多样化的致动器选项: 内置不锈钢杠杆和外部杠杆支持现场配置。
    - 广泛的应用范围: 可用于逻辑级和功率级负载。
    - 高电流载流能力: 最高达 16.1 A(ZM1 系列)。
    - 认证: 经过多个安全机构的认证,如 UL、cUL、CE 和 CQC。

    4. 应用案例和使用建议


    - 复印机: 使用内部或外部杠杆来感应纸张到位。
    - 现金注册机: 感应抽屉开闭状态。
    - 家用电器: 如冰箱、空调等,利用小型化设计节省空间。
    - 医疗设备: 医院病床上的位置感应,提升用户体验。
    使用建议:
    - 在选择开关时,考虑操作环境的温度范围和预期的机械寿命。
    - 确保接线符合电气规范,特别是对于高电流负荷的情况。

    5. 兼容性和支持


    - 兼容性: ZM/ZM1 系列开关易于与其他电子元件集成。
    - 支持: Honeywell 提供全球范围内的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题: 开关不工作。
    - 解决方法: 检查接线是否正确连接,确保电气负载在允许范围内。
    - 问题: 开关出现接触不良。
    - 解决方法: 清理触点并重新校准。

    7. 总结和推荐


    MICRO SWITCH ZM/ZM1 系列子微型基本开关以其紧凑的尺寸、广泛的电气规格和可靠的操作性能,在众多应用场合中表现优异。对于需要高效且占用空间小的设备,这是一个值得推荐的选择。无论是家用电器还是工业自动化系统,这些开关都能提供可靠的解决方案。

ZM10B70E01参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(AC/DC)
电气寿命 10000Cycles
机械寿命 10000000Cycles
最小行程 600μm
操作力 0.16N
长*宽*高 19.8mm*6.4mm*9.5mm
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

ZM10B70E01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM10B70E01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM10B70E01 ZM10B70E01数据手册

ZM10B70E01封装设计

查看详情并下载
Symbol
Footprint
3D Model
