ASDXRRX015PDAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 AnalogVoltage ±103.42KPa 4.75V 5.25V ±30.20684MPa ±2% DIP PCB安装,通孔安装 24.81mm(长度)*14.02mm(宽度)
供应商型号: ASDXRRX015PDAA5
供应商: Master
标准整包数: 1

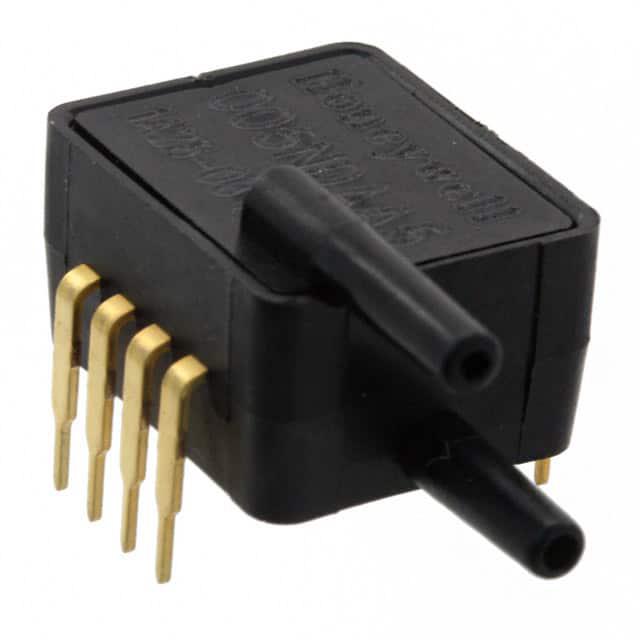

HONEYWELL 压力传感器 ASDXRRX015PDAA5

ASDXRRX015PDAA5概述

    ASDX Series Silicon Pressure Sensors

    产品简介


    ASDX系列是霍尼韦尔公司推出的一款硅压力传感器,提供了与指定满量程压力范围和温度范围相对应的比率模拟接口。这些传感器经过全面校准和温度补偿,可补偿传感器偏移、灵敏度、温度效应和非线性误差。输出值以大约1kHz的频率更新。ASDX系列传感器主要用于测量非腐蚀性、非离子工作流体(如空气和干气体)的压力,适用于绝对、差分和表压测量。

    技术参数


    - 供电电压:-0.3 V至6.0 Vdc
    - 电压限制:任一引脚的电压不得超过供电电压+0.3 Vdc
    - 存储温度范围:-50°C至125°C
    - 最大过压:2倍操作压力范围最小值
    - 最大爆破压力:3倍操作压力范围最小值
    - 补偿温度范围:0°C至85°C
    - 操作温度范围:-20°C至105°C
    - 总误差带:±2.0%满量程范围最大值
    - 响应时间:最大1.0 ms
    - 供电电流:1.5 mA至3.5 mA
    - 湿度:0%至95%RH非冷凝
    - 振动耐受性:10G,20Hz至2000Hz
    - 冲击耐受性:100G,11ms
    - 最小负载电阻:5.0 kΩ
    - 输出分辨率:12位
    - 兼容性:RoHS符合标准

    产品特点和优势


    - 高精度校准和温度补偿:ASDX系列传感器可在整个温度范围内提供准确的压力读数。
    - 低功耗:电源电流仅为1.5 mA至3.5 mA。
    - 多类型测量:绝对、差分和表压测量。
    - 多种压力单位:可选择英寸水柱、厘米水柱、psi、mbar、bar、kPa等。
    - 长期可靠性:经过ISO 9001标准设计和制造,具备1百万次循环寿命。

    应用案例和使用建议


    - 流量校准器:用于气体流量的精确测量。
    - 通风和空气流量监测:可以应用于各种空调系统中。
    - 睡眠呼吸暂停监测和治疗设备:实时监测患者的呼吸状况。
    - 气象仪器:进行气压测量。
    - 气动控制系统:控制和监测气体压力。
    使用建议:
    - 确保外部旁路电容正确连接到传感器供电引脚附近,以保证正常运行。
    - 注意不要施加超过最大过压的输入压力,以免损坏传感器。

    兼容性和支持


    - ASDX系列传感器具有良好的兼容性,可与不同类型的电气设备配合使用。
    - 霍尼韦尔提供完善的技术支持,包括产品文档、安装指南和售后服务。

    常见问题与解决方案


    1. 传感器不工作:
    - 检查供电电压是否在指定范围内(3.3 Vdc或5.0 Vdc)。
    2. 输出异常:
    - 确认接地是否良好连接,检查外部旁路电容是否正确连接。
    3. 过热保护:
    - 确保传感器处于操作温度范围内(-20°C至105°C),避免长时间暴露在极端环境中。

    总结和推荐


    ASDX系列硅压力传感器以其高精度、稳定性和广泛的适用范围,在多个行业中表现出色。它能够满足大多数工业和消费级应用的需求,尤其是在需要精确压力测量的应用场景中表现尤为突出。综合考虑其性能和可靠性,强烈推荐使用ASDX系列硅压力传感器。

ASDXRRX015PDAA5参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±2%
输出类型 AnalogVoltage
压力类型 差分
最大工作压力 ±30.20684MPa
工作压力范围 ±103.42KPa
长*宽*高 24.81mm(长度)*14.02mm(宽度)
通用封装 DIP
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

ASDXRRX015PDAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ASDXRRX015PDAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL ASDXRRX015PDAA5 ASDXRRX015PDAA5数据手册

ASDXRRX015PDAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
