首页  >  产品百科  >  HSCMRRN001PG2A3

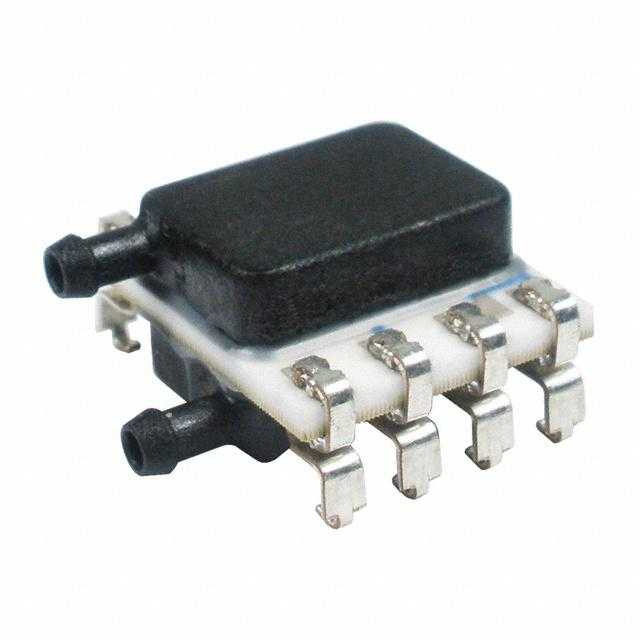

HSCMRRN001PG2A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式压力计 I²C 6.89KPa 3V 3.6V 68.95KPa ±0.25% SMD-8P 贴片安装 6.16mm(高度)
供应商型号: Q-HSCMRRN001PG2A3
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 HSCMRRN001PG2A3

HSCMRRN001PG2A3概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount Pressure Sensors 是一款高精度、经过补偿和放大的压力传感器系列,专为各种复杂应用而设计。此系列传感器适用于绝对、表压或差分压力测量,能够测量范围从±1.6 mbar到±10 bar(±160 Pa到±1 MPa,±0.5 inH2O到±150 psi)的压力。TruStability®传感器提供模拟或数字输出,使其能够在特定的压力范围和温度范围内准确读取压力值。

    技术参数


    - 测量范围:±1.6 mbar到±10 bar(±160 Pa到±1 MPa,±0.5 inH2O到±150 psi)
    - 输出方式:模拟或数字输出
    - 供电电压:3.3 Vdc 或 5.0 Vdc
    - 电源电流:3.3 Vdc时最大2.8 mA,5.0 Vdc时最大3.5 mA
    - 操作温度范围:-20°C 到 85°C
    - 补偿温度范围:0°C 到 50°C
    - 启动时间:模拟版本下5ms,数字版本下3ms
    - 响应时间:模拟版本下1ms,数字版本下0.46ms
    - 准确性:全量程跨度误差(FSS)的±0.25%
    - 分辨率:0.03% FSS
    - 总误差带(TEB):最大误差为±0.25% FSS BFSL

    产品特点和优势


    TruStability® Board Mount Pressure Sensors 拥有多种显著优势,如高稳定性和可靠性、业界领先的精度、可选择的接口和封装选项、广泛的压力测量范围等。这些特点使其在市场上具有很高的竞争力,并且在各种应用中表现出色。

    应用案例和使用建议


    - 空气流量监测:用于医疗设备如呼吸机或睡眠呼吸暂停设备中,需要高精度的空气流量监测。
    - 工业过程控制:适用于生命科学、HVAC系统、气动控制系统等领域,要求传感器具有高精度和稳定性。
    - 医疗器械:例如肾透析机或氧气浓缩器中,需要在苛刻环境下保持高性能。
    使用建议:对于液体介质应用,确保正确连接液体介质至Port 1,并避免引入颗粒物。建议将传感器安装在Port 1向下位置,以减少颗粒物进入传感器内部的风险。此外,选择合适的供电电压并遵循正确的接线方式是保证传感器正常工作的关键。

    兼容性和支持


    TruStability® Board Mount Pressure Sensors 支持多种气体和液体介质(超过40 mbar/4 kPa/20 inH2O),并且提供了多种封装和接口选项,便于集成到不同的应用中。制造商还提供相关的技术支持和维护服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查供电电压是否在允许范围内,确认正确连接引脚。若仍无法解决问题,联系技术支持团队。
    - 问题2:测量结果不准确。
    - 解决方案:确认传感器是否在正确的操作和补偿温度范围内运行,同时检查是否有外部干扰因素。

    总结和推荐


    TruStability® Board Mount Pressure Sensors凭借其卓越的稳定性和高精度,在众多应用中展现出色表现。它具有广泛的测量范围、紧凑的尺寸和低功耗的特点,非常适合用于高精度压力测量的应用场景。因此,强烈推荐使用此系列传感器,特别是对于对精度和稳定性有较高要求的应用场合。

HSCMRRN001PG2A3参数

参数
精度 ±0.25%
输出类型 I²C
压力类型 排气式压力计
最大工作压力 68.95KPa
工作压力范围 6.89KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 6.16mm(高度)
通用封装 SMD-8P
安装方式 贴片安装
零件状态 在售

HSCMRRN001PG2A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMRRN001PG2A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMRRN001PG2A3 HSCMRRN001PG2A3数据手册

HSCMRRN001PG2A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 75.45 ¥ 618.69
150+ $ 65.6 ¥ 537.92
500+ $ 58.3125 ¥ 478.1625
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 61869
