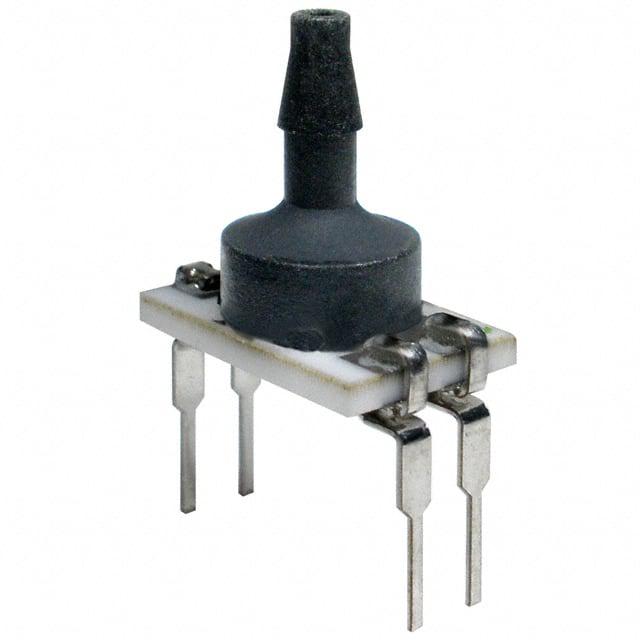

NBPDANN150PGUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 1.03421MPa 1.8V 12V 1.65474MPa ±0.25% DIP 通孔安装,顶部安装 7mm(长度)*11mm(宽度)
供应商型号: NBPDANN150PGUNV
供应商: Master
标准整包数: 8
HONEYWELL 压力传感器 NBPDANN150PGUNV

NBPDANN150PGUNV概述

    压力传感器产品介绍

    产品简介


    Honeywell公司的基本板装压力传感器(Basic Board Mount Pressure Sensors)TBP系列和NBP系列是专为食品级和非食品级潜在医疗及工业应用设计的压阻式硅压力传感器。这些未放大的传感器提供比例输出,并根据具体型号提供温度补偿(TBP系列)或不提供温度补偿(NBP系列)。

    技术参数


    - 封装尺寸:最小封装尺寸为7 mm x 7 mm [0.276 in x 0.276 in]
    - 操作温度范围:-40°C 至 125°C [-40°F 至 257°F]
    - 焊接方式:符合J-STD-020E标准,MSL 1等级,回流焊接后迅速稳定化,允许立即校准
    - 电源电压范围:
    - TBP系列:1.5 Vdc 至 5.0 Vdc
    - NBP系列:1.8 Vdc 至 5.0 Vdc
    - 电流消耗:
    - TBP系列:0.6 mA 至 1 mA
    - NBP系列:1.5 mA 至 2.5 mA
    - 精度:
    - TBP系列:±0.25% FSS BFSL
    - NBP系列:±0.25% FSS BFSL

    产品特点和优势


    - 紧凑设计:小巧的封装使其占用更少的空间,便于在印刷电路板(PCB)上安装,尤其是在小型设备中。
    - 广泛的适用性:适用于多种严苛环境,无论是干介质还是湿介质。
    - 认证食品安全:符合NSF-169、BPA Free和LFGB认证标准,适合北美洲、欧洲和亚洲市场。
    - 多种选择简化集成:提供多种封装样式和安装选项,便于制造商将产品集成到其应用中。

    应用案例和使用建议


    - 医疗领域:可用于血液压力监测、医院病床、氧气浓缩机、伤口治疗等。
    - 工业领域:可用于空气流动控制、环境控制、HVAC传输、工业控制、泄漏检测、气动控制、食品饮料等领域。
    - 使用建议:
    - 在使用时要特别注意温度变化对精度的影响。
    - 确保安装在干燥环境中,避免凝结导致的损害。

    兼容性和支持


    - 兼容性:与非腐蚀性、非离子气体(如空气和其他干气体)和无腐蚀性、非离子液体(当选择硅胶涂层时)兼容。
    - 支持和维护:全球网络销售办公室和服务分销商提供支持。Honeywell网站提供了详细的应用指南和安装说明,帮助客户正确使用产品。

    常见问题与解决方案


    - 问题1:温度变化如何影响精度?
    - 解决方案:查阅技术手册中的温度补偿范围,确保在工作范围内使用。
    - 问题2:如何避免产品损坏?
    - 解决方案:严格按照手册中的操作指南进行安装和使用,避免超过最大额定压力。

    总结和推荐


    总体而言,Honeywell的TBP和NBP系列压力传感器在紧凑性、精度和适用性方面表现出色,能够广泛应用于医疗和工业领域。产品具有较高的性价比,且易于集成到现有系统中。强烈推荐用于需要高精度和耐用性的应用场合。

NBPDANN150PGUNV参数

参数
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 1.65474MPa
工作压力范围 1.03421MPa
最大工作供电电压 12V
最小工作供电电压 1.8V
长*宽*高 7mm(长度)*11mm(宽度)
通用封装 DIP
安装方式 通孔安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装

NBPDANN150PGUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NBPDANN150PGUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NBPDANN150PGUNV NBPDANN150PGUNV数据手册

NBPDANN150PGUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
