NSCDRRN001PGUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 6.89KPa 1.5V 12V 68.95KPa ±0.25% DIP-8 通孔安装
供应商型号: N-NSCDRRN001PGUNV
供应商: 云汉优选
标准整包数: 1

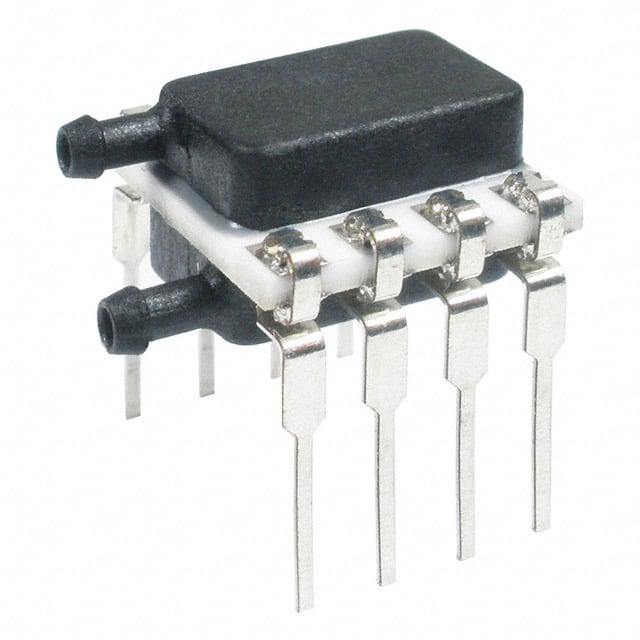

HONEYWELL 压力传感器 NSCDRRN001PGUNV

NSCDRRN001PGUNV概述

    TruStability® Board Mount 压力传感器

    产品简介


    Honeywell 的 TruStability® 系列压力传感器(TSC 系列和 NSC 系列)是一系列基于压阻硅的压力传感器,可提供比例模拟输出信号以读取指定全量程的压力范围和温度范围内的压力值。这些传感器适用于非腐蚀性、非离子气体,如空气,并且在某些情况下还可以用于液体介质。

    技术参数


    - 压力范围
    - TSC 系列:±60 毫巴至 ±10 巴 | ±6 千帕至 ±1 兆帕 | ±1 磅/平方英寸至 ±150 磅/平方英寸
    - NSC 系列:±2.5 毫巴至 ±10 巴 | ±250 帕至 ±1 兆帕 | ±1 英寸水柱至 ±150 磅/平方英寸
    - 供电电压
    - 最小值:1.5 Vdc
    - 典型值:2.7 Vdc 至 5.0 Vdc
    - 最大值:12.0 Vdc
    - 电流消耗
    - TSC 系列:无放大
    - NSC 系列:0.6 mA 至 2.2 mA
    - 工作温度范围
    - TSC 系列:-40°C 至 85°C [-40°F 至 185°F]
    - NSC 系列:-40°C 至 85°C [-40°F 至 185°F]
    - 补偿温度范围
    - TSC 系列:0°C 至 85°C [-32°F 至 185°F]
    - 其他
    - 补偿后的温度范围使得系统更容易集成,减少了系统的校准需求和零件之间的变化。
    - 可测量差分或表压。
    - NSC 系列允许客户自行校准,同时保持高稳定性和准确性。

    产品特点和优势


    - 高稳定性:经过长期使用和极端温度条件后,传感器的性能依然优于市面上任何其他压力传感器。
    - 高精度:精度高达 ±0.15 % FSS BFSL,减少了系统设计时间。
    - 封装选项多样:提供多种封装样式和安装选项,简化了设备制造商的应用集成。
    - 低功耗:最低工作电压为 1.5 Vdc,延长电池寿命并促进能源效率。
    - 小尺寸:最小尺寸仅为 10mm x 10mm,适合拥挤的 PCB 或小型设备。
    - 重复性:在各种苛刻条件下具有出色的重复性和可靠性。

    应用案例和使用建议


    - 医疗设备:用于患者监护、治疗设备、医院气体供应系统、氧气浓缩器和血液分析仪。
    - 工业设备:用于阀门、泵、气动执行器、暖通空调系统、自动化气动系统、气动操作控制装置、工业气体系统。
    - 科学仪器:用于气象站、气相色谱仪和分析仪器。
    使用建议:
    - 在选择传感器时,应根据具体的应用需求和预算考虑补偿和非补偿版本。
    - 确保液体介质仅应用于 Port 1,避免 Port 2 接触液体,以免损坏传感器。
    - 传感器应放置在 Port 1 朝下的位置,以减少系统中的颗粒物进入传感器内部的风险。

    兼容性和支持


    - 兼容性:与多种现代无铅和免清洗焊料工艺兼容。
    - 支持:遵循 J-STD-020-D MSL 1 标准,打开包装后的无限货架寿命。重新焊接系统可在一小时内完成校准。

    常见问题与解决方案


    - 问题 1:传感器输出信号不稳定。
    - 解决方案:检查供电电压是否在规定范围内,并确保连接正确。

    - 问题 2:传感器在高温下表现不佳。
    - 解决方案:确保传感器的工作温度在 -40°C 至 85°C 范围内,并进行适当的温度补偿。

    总结和推荐


    TruStability® 系列压力传感器以其高稳定性、精确度、灵活性和紧凑尺寸在市场上具有明显的优势。对于需要高精度和可靠性的应用,尤其是医疗和工业领域,这些传感器是理想的选择。它们在多种环境中表现出色,且易于集成到现有的系统中。因此,我强烈推荐这些传感器用于需要精确压力测量的应用。

NSCDRRN001PGUNV参数

参数
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 68.95KPa
工作压力范围 6.89KPa
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

NSCDRRN001PGUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCDRRN001PGUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCDRRN001PGUNV NSCDRRN001PGUNV数据手册

NSCDRRN001PGUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
