HSCMRNN001PG2A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 I²C 6.89KPa 3V 3.6V 68.95KPa ±0.25% 8-SMD 贴片安装 5.8mm(高度)
供应商型号: N-HSCMRNN001PG2A3
供应商: 云汉优选
标准整包数: 1

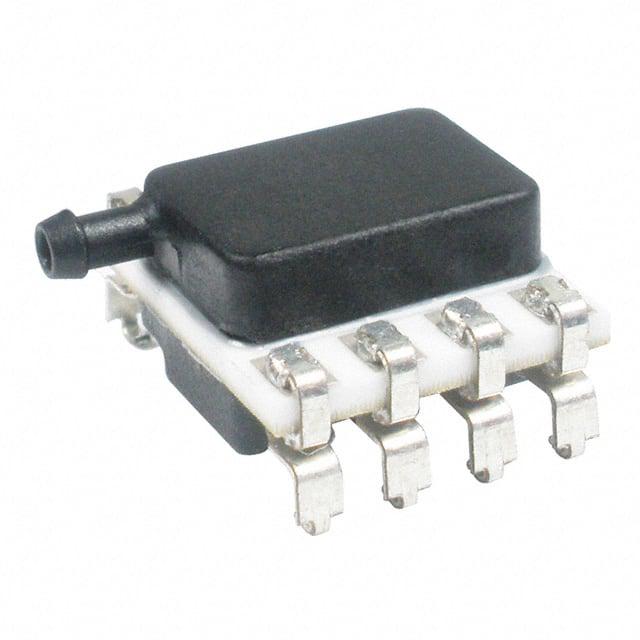

HONEYWELL 压力传感器 HSCMRNN001PG2A3

HSCMRNN001PG2A3概述

    TruStability® Board Mount Pressure Sensors HSC Series:高精度补偿/放大版

    1. 产品简介


    TruStability® Board Mount压力传感器HSC系列是Honeywell公司推出的一款采用压阻式硅材料的压力传感器。它通过模拟或数字输出来读取指定全量程压力范围内的压力值,适用于广泛的温度范围(0°C至50°C)。HSC系列传感器特别适用于非腐蚀性、非离子气体,如空气及其他干燥气体。此外,HSC系列还提供液体介质版本,适用于压力范围超过40毫巴的场合。

    2. 技术参数


    - 测量范围:±1.6毫巴至±10巴(±160帕至±1兆帕;±0.5英寸水柱至±150磅/平方英寸)
    - 供电电压:3.3伏直流至5.0伏直流
    - 输出类型:模拟或数字输出
    - 工作温度范围:0°C至50°C
    - 启动时间:模拟模式下约5毫秒;数字模式下约3毫秒
    - 总误差带:最大误差为±0.25%满量程跨度(Best Fit Straight Line, BFSL)

    3. 产品特点和优势


    - 行业领先的精度:±0.25%满量程跨度最佳拟合直线(BFSL)。
    - 稳定性和可靠性:即使在长时间使用和极端温度条件下,传感器仍保持最佳稳定性。
    - 宽广的压力范围:从±1.6毫巴到±10巴,适应多种应用需求。
    - 低功耗:典型功耗小于10毫瓦,有助于延长电池寿命。
    - 小尺寸:尺寸仅为10毫米x10毫米,适合紧凑型设计。

    4. 应用案例和使用建议


    HSC系列传感器广泛应用于各种医疗和工业设备,如呼吸机、麻醉机、气流监测、血液分析、医院房间空气质量控制等。对于特定应用场景,如需要高压测量的系统,可以选择超低压力传感器并持续使用超过校准压力范围。
    使用建议:
    - 在安装前确保传感器与所使用的液体介质相容。
    - 保持传感器清洁,避免液体残留物造成内部损坏。
    - 建议将传感器端口朝下放置,以减少颗粒进入的可能性。

    5. 兼容性和支持


    HSC系列传感器具有广泛的兼容性,可与多种微处理器直接接口。Honeywell公司提供了全面的技术支持和维护服务,包括详细的安装指南和在线技术支持。

    6. 常见问题与解决方案


    - 问题:传感器出现异常读数。
    - 解决方案:检查供电电压是否符合要求,确认传感器是否正确连接,并重新校准传感器。

    - 问题:传感器在特定压力范围内读数不准确。
    - 解决方案:确认当前压力是否处于传感器的额定测量范围内,并根据需要调整测量范围或重新校准。

    7. 总结和推荐


    TruStability® Board Mount压力传感器HSC系列凭借其高精度、宽广的压力范围和低功耗,成为众多医疗和工业应用的理想选择。特别是其在极端条件下的稳定性和行业领先的精度,使得它在市场上具有显著的竞争优势。总体而言,这款传感器不仅能够满足严格的应用需求,还能显著降低系统的设计和维护成本。因此,我们强烈推荐使用HSC系列压力传感器。
    参考文档:Datasheet2 sensing.honeywell.com
    本文档旨在提供Honeywell TruStability® Board Mount压力传感器HSC系列的技术细节及其应用指导。欲了解更多详细信息,请参阅官方数据手册。

HSCMRNN001PG2A3参数

参数
压力类型 排气式 计量
最大工作压力 68.95KPa
工作压力范围 6.89KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
输出类型 I²C
长*宽*高 5.8mm(高度)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

HSCMRNN001PG2A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMRNN001PG2A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMRNN001PG2A3 HSCMRNN001PG2A3数据手册

HSCMRNN001PG2A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 29.7118 ¥ 252.5503
9+ $ 28.3353 ¥ 240.8501
18+ $ 27.5298 ¥ 234.0033
36+ $ 26.9994 ¥ 229.4949
100+ $ 26.469 ¥ 224.9865
库存: 113
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1010.2
