首页  >  产品百科  >  PX2AG1XX016BSAAX

PX2AG1XX016BSAAX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 压力传感器, 最大压力读数16bar, 最小压力读数0bar
供应商型号: 8315628
供应商: 海外现货
标准整包数: 1

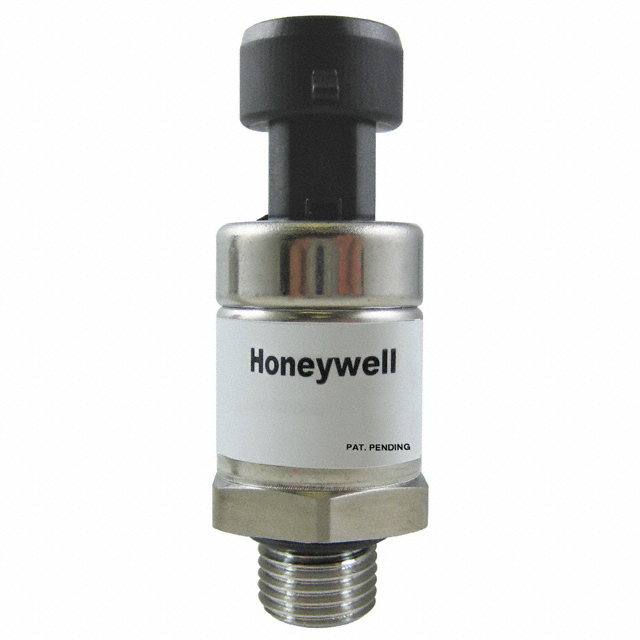

HONEYWELL 压力传感器 PX2AG1XX016BSAAX

PX2AG1XX016BSAAX概述

    Honeywell PX2系列重载压力传感器技术手册解析

    一、产品简介


    Honeywell的PX2系列重载压力传感器是一系列高度可配置的压力传感器,采用压阻式传感技术和ASIC(特定应用集成电路)信号调理技术,集成在不锈钢外壳中。该系列产品能够测量绝对、密封表压或通风表压,并适用于各种严苛的应用环境。该系列产品符合RoHS标准,并按照ISO 9001标准设计制造,为工业和交通运输领域的关键压力监测应用提供了可靠的解决方案。

    二、技术参数


    - 压力范围:1 bar到70 bar(100 kPa到7 MPa、15 psi到1000 psi)
    - 压力参考类型:绝对、密封表压或通风表压
    - 压力端口类型:7/16-20 UNF 1/4 in 45° Flare Female Schrader (SAE J512),7/16-20 UNF 45° Flare Male (SAE J513),7/16-20 UNF 37° Flare Male (SAE J514),G1/4 (ISO 1179-3),G1/8 (ISO 1179-3),M12 x 1.5 (ISO 6149-3),1/4-18 NPT,1/8-27 NPT,9/16-18 UNF (SAE J1926-3),7/16-20 UNF (SAE J1926-3)
    - 电气连接类型:Metri-Pack 150 (UL 94 HB 或 V-0选项),Micro M12,DIN,德士乐,或电缆束(1米、2米、3米或5米)
    - 总误差带:±2.0%
    - 工作和补偿温度范围:-40°C到125°C [-40°F到257°F]
    - 响应时间:<2 ms
    - 使用寿命:至少1000万次循环到操作压力
    - 输出转移函数:比例,调节或电流
    - 机械冲击等级:每MIL-STD-202F方法213B条件F,100 G
    - 振动等级:20 G扫频,10 Hz到2000 Hz
    - 防护等级:最高可达IP69K
    - 辐射抗扰度:高达100 V/m (ISO 11452-2)
    - 阻燃选项:UL 94 HB标准应用于所有电气终端;UL 94 V-0可根据要求提供

    三、产品特点和优势


    Honeywell PX2系列重载压力传感器具有以下几个显著特点:
    - 广泛的适用范围:涵盖了广泛的工业应用,如HVAC/R系统中的制冷剂压力监控,空气压缩机系统的压力监控,以及交通运输领域的空气系统监控和液压油压力监控。
    - 高精度:总误差带为±2.0%,确保了测量结果的高度准确性。
    - 耐久性强:在恶劣环境下具有出色的耐用性,可承受至少1000万次的压力循环,并具备高达IP69K的防护等级。
    - 温度适应性广:工作温度范围为-40°C到125°C,适用于各种极端环境。
    - 快速响应:响应时间小于2毫秒,确保实时反馈。

    四、应用案例和使用建议


    Honeywell PX2系列压力传感器广泛应用于工业和交通运输领域。具体应用场景包括但不限于:
    - 工业领域:监控空调/制冷系统中的制冷剂压力,空气压缩机系统的压力监控。
    - 交通运输:用于监测空气系统,液压油压力。
    使用建议:
    - 确保传感器安装时扭矩设置正确,避免由于材料和螺纹密封剂的不同而导致扭矩值的变化。
    - 使用适当的工具进行安装,以防止交叉螺纹和损坏。
    - 确保使用正确的密封连接器,避免不当或损坏的密封影响防护等级,导致短路。

    五、兼容性和支持


    - 电气连接兼容性:支持多种电气连接类型,包括Metri-Pack 150 (UL 94 HB 或 V-0选项),Micro M12,DIN,德士乐,或电缆束(1米、2米、3米或5米)。
    - 厂商支持:Honeywell提供相关的技术支持和服务,确保客户能够顺利使用该产品。

    六、常见问题与解决方案


    - 问题:传感器安装过程中发生损坏
    - 解决方案:确保使用正确的安装工具,如开口扳手或深井套筒,手动将传感器旋入孔内,避免交叉螺纹和损坏。
    - 问题:传感器内部积聚颗粒物
    - 解决方案:在传感器上游安装过滤器,保持介质流无大颗粒物和湿度增加。建议将传感器定位在向下位置,防止颗粒物进入并沉积在传感器内部。

    七、总结和推荐


    总体而言,Honeywell PX2系列重载压力传感器在精度、耐用性和适应性方面表现出色,是工业和交通运输领域不可或缺的关键部件。对于需要在恶劣环境中进行精确压力监测的应用来说,该产品无疑是最佳选择。推荐给那些对传感器性能有严格要求的客户。

PX2AG1XX016BSAAX参数

参数
工作压力范围 0bar~16bar
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 -
压力类型 密封计量
最大工作压力 16Pa
应用等级 工业级
包装方式 散装

PX2AG1XX016BSAAX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

PX2AG1XX016BSAAX数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL PX2AG1XX016BSAAX PX2AG1XX016BSAAX数据手册

PX2AG1XX016BSAAX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 660.0658
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
