NBPLPNN015PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 103.42KPa 1.8V 12V 206.84KPa ±0.25% SMD 贴片安装,顶部安装 7mm(长度)*7mm(宽度)
供应商型号: BB-NBPLPNN015PAUNV
供应商: 海外现货
标准整包数: 1

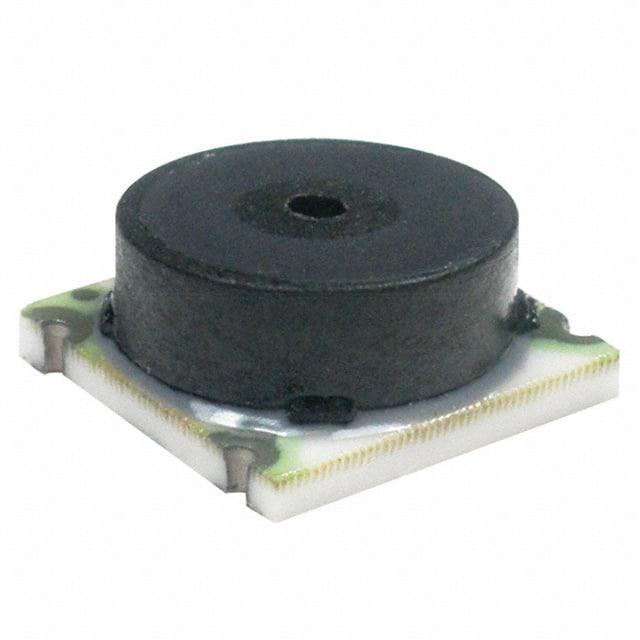

HONEYWELL 压力传感器 NBPLPNN015PAUNV

NBPLPNN015PAUNV概述

    # Honeywell NBP系列基本板装压力传感器:技术综述

    产品简介


    Honeywell NBP系列是一款设计用于医疗和工业应用的基本板装压力传感器,适用于需要高精度、成本效益高且易于集成的场合。这些传感器提供未补偿(uncompensated)和未放大(unamplified)的输出信号,输出为mV级别,允许用户自行进行补偿、校准和放大。这使得NBP系列成为对定制化解决方案需求较高的用户的理想选择。
    主要功能
    - 输出范围:60 mbar至10 bar(1 psi至150 psi)
    - 输出类型:mV级电压输出,未补偿和未放大
    - 支持绝对压力和表压测量
    应用领域
    - 医疗设备:医院病床、氧气浓缩器、伤口治疗、血压监测
    - 工业控制:暖通空调系统、空气流动控制、环境控制、液位指示、泄漏检测

    技术参数


    以下是NBP系列传感器的技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 2 | 5 | 12 | Vdc |
    | 供电电流(5 Vdc供电)| 1.5 | 2.5 mA |
    | 工作温度范围 | -40 125 | °C |
    | 精度 | 0.25 %FSS BFSL |
    压力范围
    - 绝对压力:0到15 psi、30 psi、60 psi、100 psi、150 psi
    - 表压:0到60 mbar、100 mbar、160 mbar、250 mbar、400 mbar、600 mbar
    工作环境
    - 操作湿度范围:非凝结条件下0%至95%,凝结条件下0%至100%
    - 振动:符合MIL-STD-202F标准
    - 冲击:符合MIL-STD-202F标准

    产品特点和优势


    特点
    1. 小型化设计:尺寸最小可达7mm x 7mm,适合紧凑型PCB布局。
    2. 耐用性:宽泛的工作温度范围(-40°C至125°C),介质兼容性强。
    3. 灵活性:多种封装样式、压力范围及连接选项,便于集成。
    4. 鲁棒性:支持回流焊接(符合J-STD-020D标准),快速稳定后即可校准。
    优势
    - 成本效益:通过简单的电路实现高性能压力传感。
    - 品牌保障:Honeywell超过百年的制造经验和技术支持。
    - 卓越品质:按照Six Sigma标准设计,确保长期稳定性。

    应用案例和使用建议


    应用案例
    1. 医疗设备:
    - 医院病床:实时监控病人呼吸状况。
    - 氧气浓缩器:精确控制氧气浓度。

    2. 工业控制:
    - 暖通空调系统:调节室内空气质量。
    - 液位指示:监测液体高度变化。
    使用建议
    - 在潮湿环境中推荐使用带有凝胶涂层的产品以防止冷凝。
    - 对于高精度需求的应用,建议进行额外的补偿和校准处理。

    兼容性和支持


    兼容性
    NBP系列传感器与其他标准电子组件具有良好的兼容性,能够轻松集成到现有的系统中。同时,其不同的封装形式也提供了更多的设计自由度。
    售后支持
    Honeywell提供全面的技术文档和支持服务,包括样品快速交付和原型开发周期的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热措施并调整环境条件 |
    | 输出不稳定 | 确认接线正确并重新校准 |
    | 气体介质腐蚀传感器 | 更换为非凝胶涂层版本 |

    总结和推荐


    Honeywell NBP系列压力传感器凭借其小巧的设计、灵活的配置能力和高精度测量,在医疗和工业领域表现出色。对于那些寻求定制化解决方案的用户来说,这是一个非常值得考虑的选择。总体而言,我们强烈推荐此系列产品用于各种需要精确压力测量的应用场景。

NBPLPNN015PAUNV参数

参数
最小工作供电电压 1.8V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 206.84KPa
工作压力范围 103.42KPa
最大工作供电电压 12V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 SMD
安装方式 贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装

NBPLPNN015PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NBPLPNN015PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NBPLPNN015PAUNV NBPLPNN015PAUNV数据手册

NBPLPNN015PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
