首页  >  产品百科  >  FSAGPDXX1.5LC5B5

FSAGPDXX1.5LC5B5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 0gf~700gf 4.75V 5.25V ±3%
供应商型号: 480-7164-ND
供应商: Digi-Key
标准整包数: 1

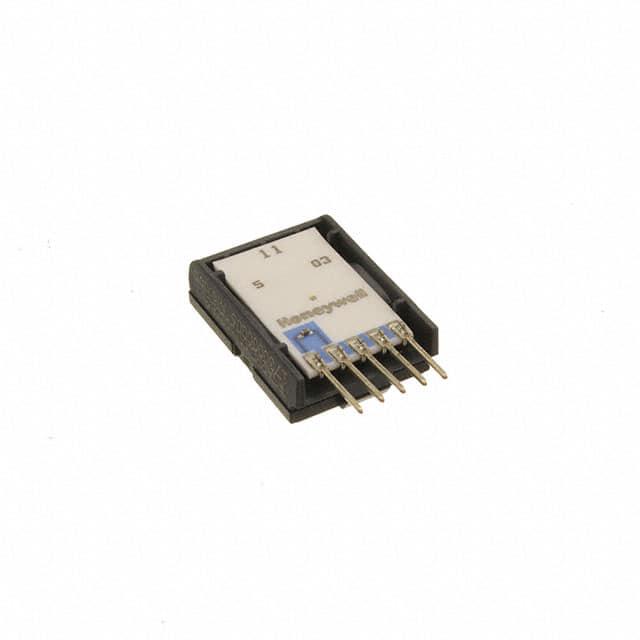

HONEYWELL 压力传感器 FSAGPDXX1.5LC5B5

FSAGPDXX1.5LC5B5概述

    FSA Series Force Sensors 技术手册解析

    1. 产品简介


    类型: 压阻式力传感器
    主要功能: 提供比例模拟或数字输出,用于在规定的全量程力和温度范围内测量力
    应用领域: 医疗(如输液泵、肾透析机)、工业(如负载和压缩感应)

    2. 技术参数


    | 特性 | 模拟 | 数字 |
    |
    | 电源电压 | 3.3 Vdc(典型) | 5.0 Vdc(典型) |
    | 电源电流 | — | 2.8 mA(3.3 Vdc) |
    | 功率输入 | 13 mW | 20 mW |
    | 工作温度范围 | 0°C 至 70°C | 0°C 至 70°C |
    | 补偿温度范围 | 5°C 至 50°C | 5°C 至 50°C |
    | 存储温度范围 | -40°C 至 85°C | -40°C 至 85°C |
    | 起动时间 | — | 3 ms |
    | 响应时间 | — | 0.42 至 0.84 ms |
    | 供电范围 | 2.8 Vdc 最小 |
    | 传感器过载 | 6804 g [15 lb] |

    3. 产品特点和优势


    - 多功能力范围: 提供多种力传感范围,包括牛顿、磅、克和千克,以适应不同应用需求。
    - 卓越精度: ±3 %FSS(满量程误差),涵盖所有力非线性、滞后性和重复性误差。
    - 数字输出增强性能: 通过减少转换要求和方便微处理器接口,提升整体系统性能。
    - 内置诊断功能: 用户可检查传感器内部电气路径是否断开或短路。
    - 灵活设计: 允许在宽广的工作温度范围内配置多个标准配置。

    4. 应用案例和使用建议


    医疗应用:
    - 输液泵: 用于监控泵的压力,确保药物输送的安全性和准确性。
    - 肾透析机: 监测和控制透析过程中的压力变化。
    工业应用:
    - 负载和压缩感应: 在自动化生产线中用于测量负载和压缩力。
    使用建议:
    - 确保正确安装和连接传感器,以避免反极性保护问题。
    - 在选择力范围时,考虑具体应用需求,以最大化灵敏度和系统性能。
    - 定期进行传感器诊断检查,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 支持 SPI 或 I2C 接口,可直接与微处理器连接。
    - 制造商支持: Honeywell 提供详细的技术文档和客户支持服务,包括产品安装指导、应用辅助和技术资料。

    6. 常见问题与解决方案


    - Q: 传感器如何检测内部电气路径是否断开或短路?
    - A: 通过内置诊断功能实现,用户可以轻松检查传感器状态。
    - Q: 如何确定合适的力范围?
    - A: 根据具体应用需求选择适合的力范围,以确保测量准确性和系统性能。
    - Q: 传感器工作温度范围是多少?
    - A: 操作温度范围为 0°C 至 70°C,补偿温度范围为 5°C 至 50°C。

    7. 总结和推荐


    FSA 系列力传感器提供高精度和灵活性,适用于多种应用领域。其内置诊断功能、多样的力传感范围以及宽泛的工作温度范围使其在市场上具有较高的竞争力。对于需要精确力测量的应用,如医疗设备和工业自动化,FSA 系列传感器是理想的选择。因此,强烈推荐使用这款产品。

FSAGPDXX1.5LC5B5参数

参数
输出类型 -
压力类型 -
最大工作压力 -
工作压力范围 0gf~700gf
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±3%
零件状态 在售
包装方式 托盘

FSAGPDXX1.5LC5B5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

FSAGPDXX1.5LC5B5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL FSAGPDXX1.5LC5B5 FSAGPDXX1.5LC5B5数据手册

FSAGPDXX1.5LC5B5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 156.6968 ¥ 1311.3563
5+ $ 147.2765 ¥ 1232.52
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1311.35
