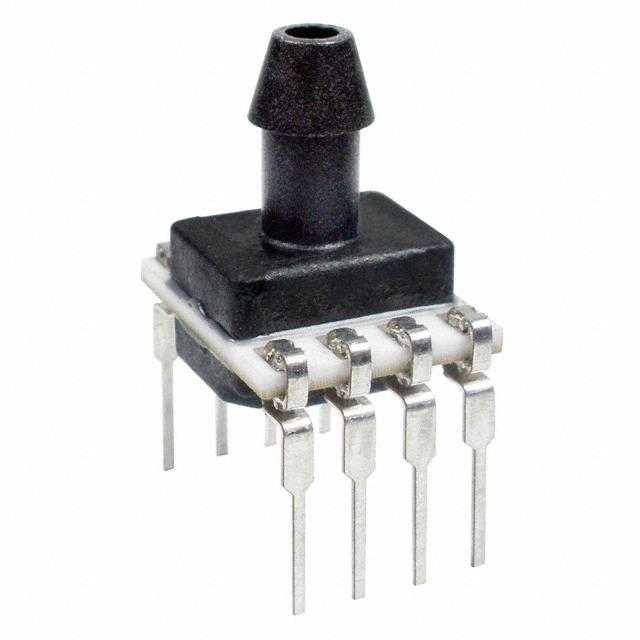

NSCDANN1.6BAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 160KPa 1.5V 12V 4.1MPa ±0.25% DIP 通孔安装,顶部安装 10mm*12.4mm*13.75mm
供应商型号: 785-NSCDANN1.6BAUNV
供应商: Mouser
标准整包数: 1
HONEYWELL 压力传感器 NSCDANN1.6BAUNV

NSCDANN1.6BAUNV概述


    产品简介


    TruStability® Board Mount 压力传感器
    Honeywell的TruStability® TSC系列和NSC系列是压阻式硅压力传感器,提供比率型模拟输出,用于读取全量程压力范围内的压力值及其温度范围内的变化。这些传感器被广泛应用于多个领域,如医疗保健、工业自动化、环境监测等。

    技术参数


    TSC系列:
    - 压力范围: ±60 mbar 至 ±10 bar(±6 kPa至±1 MPa,±1 psi至±150 psi)
    - 电气输出: 毫伏模拟输出
    - 温度补偿范围: 0°C 至 85°C(-32°F至185°F)
    - 工作温度范围: -40°C 至 85°C(-40°F至185°F)
    - 测量类型: 差分或表压
    - 补偿性: 温度补偿且未放大
    NSC系列:
    - 压力范围: ±2.5 mbar 至 ±10 bar(±250 Pa至±1 MPa,±1 inH2O至±150 psi)
    - 电气输出: 毫伏模拟输出
    - 工作温度范围: -40°C 至 85°C(-40°F至185°F)
    - 测量类型: 绝对、差分或表压
    - 补偿性: 未补偿且未放大

    产品特点和优势


    - 高稳定性与可靠性: 能够在长期使用和极端温度条件下保持优异的表现,减少系统校准需求。
    - 行业领先精度: 精度可达到±0.15 %FSS BFSL,降低系统设计时间和软件复杂度。
    - 灵活的接口和封装选择: 包括双轴向带状端口、快装接口、单轴向无带端口等,便于集成到各种应用中。
    - 小尺寸: 非常小巧,尺寸仅为10 mm x 10 mm,占用较少PCB面积,适合紧凑设备。
    - 低功耗: 工作电压最低仅需1.5 Vdc,有助于延长电池寿命和促进能源效率。

    应用案例和使用建议


    应用案例:
    - 医疗器械: 用于氧气浓度监控、血气分析等。
    - 工业自动化: 应用于气体流量控制、工业气体制备等。
    - 环境监测: 如气象站的压力检测、气体分析仪的压力测量等。
    使用建议:
    - 确保介质与湿材料兼容,避免引入污染物。
    - 在安装时考虑液体介质流向,建议Port 1向下安装,以减少污染物进入。

    兼容性和支持


    - 兼容性: 与多种标准接口兼容,便于与其他电子元器件和设备集成。
    - 支持: 提供ISO 9001认证,具有J-STD-020-D MSL 1级的无限制储存寿命。

    常见问题与解决方案


    1. 如何处理传感器损坏?
    - 解决方案: 确保按照手册中指示的操作方法进行操作,例如只将液态介质施加到Port 1上,确保介质不含颗粒物。
    2. 如何保证传感器精度?
    - 解决方案: 确保工作在规定的温度范围内,进行必要的校准以维持最佳精度。

    总结和推荐


    总体来说,TruStability® Board Mount压力传感器系列(TSC和NSC系列)在稳定性和精度方面表现出色,适用于多种应用场景,特别是在需要高精度、小尺寸和低功耗的场合。此外,产品的设计和制造都符合严格的质量标准(如ISO 9001)。因此,强烈推荐使用这些传感器以满足高端应用的需求。

NSCDANN1.6BAUNV参数

参数
压力类型 绝对
最大工作压力 4.1MPa
工作压力范围 160KPa
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
输出类型 Wheatstone Bridge
长*宽*高 10mm*12.4mm*13.75mm
通用封装 DIP
安装方式 通孔安装,顶部安装
应用等级 工业级
零件状态 在售

NSCDANN1.6BAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCDANN1.6BAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCDANN1.6BAUNV NSCDANN1.6BAUNV数据手册

NSCDANN1.6BAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.077 ¥ 465.4007
10+ $ 45.0684 ¥ 380.828
25+ $ 42.2172 ¥ 356.7353
50+ $ 36.7605 ¥ 310.6262
100+ $ 36.75 ¥ 310.5375
库存: 56
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 465.4
