首页  >  产品百科  >  PX2EF1XX500PSBDX

PX2EF1XX500PSBDX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 密封压力计 AnalogVoltage 3.44738MPa 13V 30V 6.89476MPa ±0.25% 导线安装 72.4mm*21.5mm*21.5mm
供应商型号: 3873023
供应商: 海外现货
标准整包数: 1

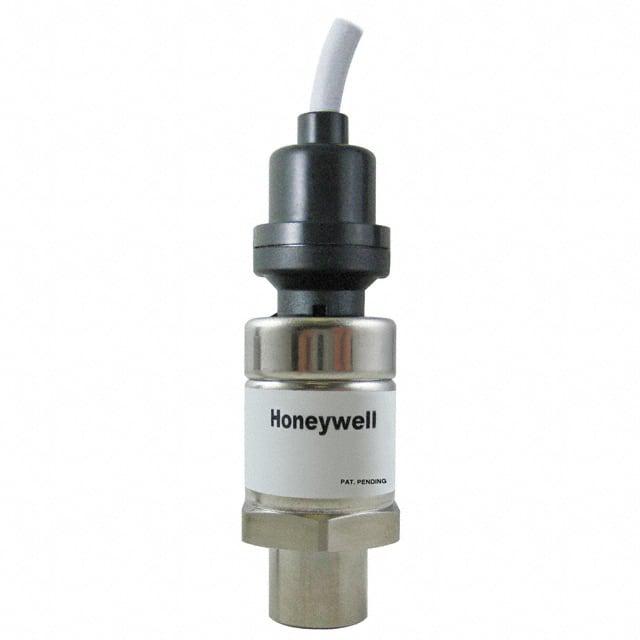

HONEYWELL 压力传感器 PX2EF1XX500PSBDX

PX2EF1XX500PSBDX概述

    Honeywell PX2 Series Heavy Duty Pressure Transducers

    产品简介


    Honeywell的PX2系列重载压力传感器是一系列配置可调的压力传感器,采用压阻式感应技术并集成专用集成电路(ASIC)信号调理功能,封装于不锈钢外壳内。这些传感器可以测量绝对、密封表压或通风表压。它们适用于工业和交通运输领域的苛刻环境,例如HVAC/R系统制冷剂压力监测和空气压缩机系统的压力监测。PX2系列的压力范围为1巴到70巴(100千帕到7兆帕),即15磅/平方英寸至1000磅/平方英寸。

    技术参数


    - 压力范围: 1巴到70巴(100千帕到7兆帕)
    - 压力参考类型: 绝对、密封表压或通风表压
    - 接口类型: 7/16-20 UNF 1/4英寸45度斜角螺纹接头、7/16-20 UNF 45度斜角螺纹接头、7/16-20 UNF 37度斜角螺纹接头、G1/4(ISO 1179-3)、G1/8(ISO 1179-3)、M12 x 1.5(ISO 6149-3)、1/4-18 NPT、1/8-27 NPT、9/16-18 UNF(SAE J1926-3)或7/16-20 UNF(SAE J1926-3)
    - 电气连接类型: Metri-Pack 150(UL 94 HB或V-0选项)、Micro M12、DIN、Deutsch或电缆束(1米、2米、3米或5米)
    - 总误差带: ±2.0%
    - 工作和补偿温度范围: -40°C到125°C[-40°F到257°F]
    - 响应时间: <2毫秒
    - 使用寿命: 至少1000万次压力循环
    - 输出传输函数: 比率、调节或电流
    - 机械冲击: 每分钟100G(符合MIL-STD-202F, Method 213B, Condition F)
    - 振动: 20G扫频,10Hz到2000Hz
    - 防护等级: 最高可达IP69K
    - 电磁辐射抗干扰: 高达100V/m(符合ISO 11452-2)

    产品特点和优势


    PX2系列重载压力传感器具备优异的耐用性和稳定性。传感器能够承受至少1000万次的压力循环,最高防护等级可达IP69K,确保其在苛刻环境中的可靠运行。此外,其广泛的压力参考类型(绝对、密封表压或通风表压)使得其能够满足各种不同的应用需求。

    应用案例和使用建议


    - 工业应用: 在HVAC/R系统中监测制冷剂压力,以及空气压缩机系统的压力监测。
    - 交通运输应用: 监测空气系统和液压油压力。

    建议在安装时确保所使用的材料和密封剂适合当前应用,避免扭矩设置不当导致产品损坏。同时,为了减少内部积尘和凝露对传感器输出的影响,建议在上游使用过滤器,并将传感器垂直安装以防止颗粒物进入。

    兼容性和支持


    PX2系列压力传感器与多种标准接口兼容,包括Metri-Pack 150、Micro M12、DIN和Deutsch。制造商提供了良好的支持服务,如技术文档、在线论坛和电话支持,帮助用户解决使用中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 接口扭矩设置不当导致损坏。
    - 解决方案: 确保扭矩值符合特定应用的要求,使用适当的工具和密封剂。
    - 问题2: 内部积尘影响传感器输出。
    - 解决方案: 在上游安装过滤器,并将传感器垂直安装以减少颗粒物积累。

    总结和推荐


    Honeywell的PX2系列重载压力传感器凭借其宽广的压力范围、严格的温度和振动规格、以及高度的防护能力,在工业和交通运输领域具有显著的优势。其卓越的稳定性和长寿命使其成为苛刻环境下的理想选择。因此,强烈推荐用于需要高性能和高可靠性的应用场合。

PX2EF1XX500PSBDX参数

参数
压力类型 密封压力计
最大工作压力 6.89476MPa
工作压力范围 3.44738MPa
最大工作供电电压 30V
最小工作供电电压 13V
精度 ±0.25%
输出类型 AnalogVoltage
长*宽*高 72.4mm*21.5mm*21.5mm
安装方式 导线安装
零件状态 在售
包装方式 散装

PX2EF1XX500PSBDX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

PX2EF1XX500PSBDX数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL PX2EF1XX500PSBDX PX2EF1XX500PSBDX数据手册

PX2EF1XX500PSBDX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2155.918
5+ ¥ 2116.7195
10+ ¥ 2116.7195
25+ ¥ 2116.7195
100+ ¥ 2116.7195
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2155.91
