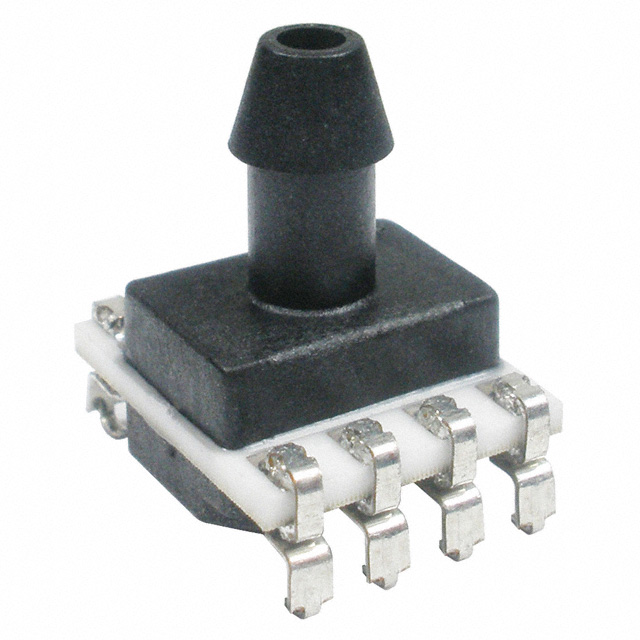

HSCMANN100PGAA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 霍尼韦尔 压差传感器 表面贴装 250mbar 8 最高工作温度+85 °C
供应商型号: HSCMANN100PGAA3
供应商: Master
标准整包数: 1
HONEYWELL 压力传感器 HSCMANN100PGAA3

HSCMANN100PGAA3概述

    # TruStability® Board Mount Pressure Sensors (HSC Series) 技术综述

    产品简介


    TruStability® High Accuracy Silicon Ceramic(HSC)系列是霍尼韦尔推出的一款高性能压力传感器,采用压阻式硅技术,提供模拟或数字输出,用于测量指定全量程压力范围和温度范围内的压力值。HSC系列广泛应用于工业自动化、生命科学、医疗设备等领域,是一款高精度、稳定可靠的压力测量解决方案。
    主要功能
    - 高精度:典型误差不超过±0.25% FSS BFSL。
    - 温度补偿:在0°C至50°C范围内对传感器偏移、灵敏度、温度效应及非线性进行校准。
    - 灵活输出:可选择模拟或数字接口,适用于不同应用场景。
    应用领域
    - 医疗设备:如呼吸机、睡眠呼吸暂停设备、氧气浓度计等。
    - 工业控制:如HVAC系统、流量校准仪、气动控制系统等。
    - 科学研究:如色谱分析、流体动力学实验等。

    技术参数


    以下是HSC系列传感器的关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 压力范围 | ±1.6 mbar ±10 bar
    | 输出方式 | 模拟/数字 |
    | 供电电压 | 3.3 | 5.0 Vdc |
    | 精度 ±0.25% FSS BFSL |
    | 工作温度范围 | -20 85 | °C |
    | 补偿温度范围 | 0 50 | °C |
    | 启动时间 3 ms |
    | 响应时间 0.46 ms |

    产品特点和优势


    - 稳定性与可靠性:即使在长期使用和极端温度条件下,仍保持最佳性能。
    - 高精度:业界领先的±0.25% FSS BFSL精度,减少软件复杂度并提高系统效率。
    - 多功能性:支持多种封装形式(DIP、SMT、SIP),适合多样化设计需求。
    - 宽广的压力范围:覆盖从±1.6 mbar到±10 bar的广泛区间。
    - 小型化设计:尺寸仅为10 mm × 10 mm,非常适合空间受限的应用场合。

    应用案例和使用建议


    应用案例
    1. 在医院环境中监测室内外空气质量,确保患者安全。
    2. 工业自动化生产线上的气体流量检测与控制。
    3. 生命科学研究中精确控制实验条件的压力测量。
    使用建议
    对于需要极高精度的应用场景,建议选择带有内部诊断功能的型号,以便实时监控传感器状态。同时,在安装时需注意避免液体接触非液体兼容端口,以延长使用寿命。

    兼容性和支持


    HSC系列传感器完全符合RoHS标准,并且与主流微处理器兼容,便于集成到现有系统中。此外,霍尼韦尔提供了详尽的技术文档和支持服务,帮助客户快速部署解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出值异常波动 | 检查供电电压是否稳定;重新校准传感器 |
    | 连接不稳定 | 确保正确连接各引脚;更换损坏的电缆 |
    | 温度超出工作范围 | 安装额外散热装置;调整工作环境温度 |

    总结和推荐


    总体而言,TruStability® HSC系列压力传感器以其卓越的稳定性和准确性成为众多行业用户的首选。无论是在医疗设备还是工业控制领域,它都能提供可靠的性能表现。因此,我们强烈推荐此款产品给所有需要高性能压力传感解决方案的用户。

HSCMANN100PGAA3参数

参数
最大工作压力 1.72369MPa
工作压力范围 689.48KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
输出类型 -
压力类型 排气式 计量
长*宽*高 10mm*6.99mm*13.75mm
通用封装 8-SMD
安装方式 贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

HSCMANN100PGAA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMANN100PGAA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMANN100PGAA3 HSCMANN100PGAA3数据手册

HSCMANN100PGAA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
