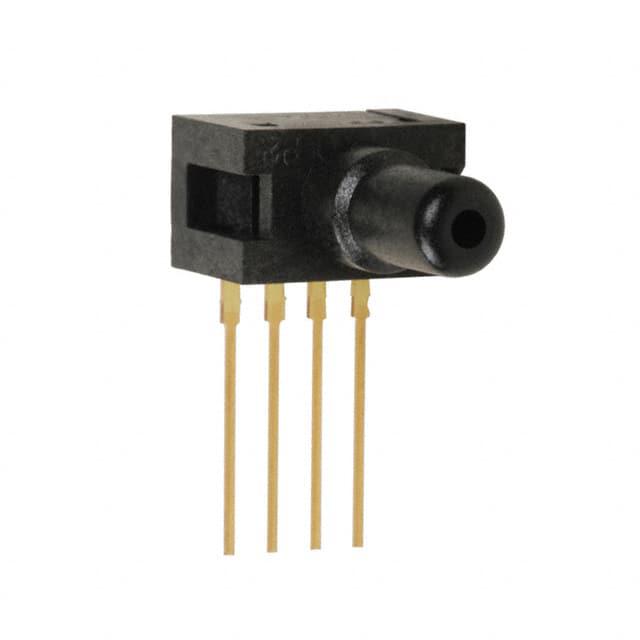

24PCAFA6G

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 1psi 计量 非放大 压力传感器 24PCAFA6G, ±0.15 %精确度, 30 → 60 mV输出, 10 V 直流
供应商型号: BB-24PCAFA6G
供应商: 海外现货
标准整包数: 1

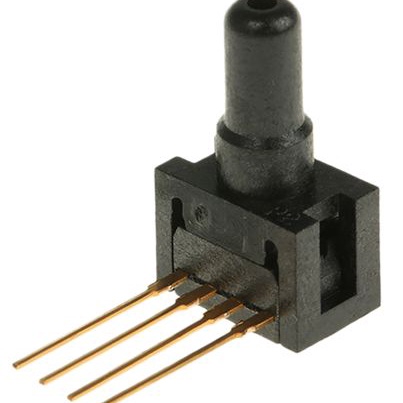

HONEYWELL 压力传感器 24PCAFA6G

24PCAFA6G概述

    24PC系列压力传感器技术手册

    产品简介


    24PC系列是一款由Honeywell Sensing and Control推出的压差和表压传感器。它们具有小型化设计,可适应多种压力口配置,适合用于湿/湿差压应用。这些传感器非常适合测量真空或正压,并且具有良好的温度补偿性能。该系列产品具备多样化的端子选项,可以选择直角或针式端口连接方式,以满足不同应用需求。

    技术参数


    以下是24PC系列传感器的技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 激励电压 10 | 12 | VDC |
    | 零点偏移 | -30 | 0 | 30 | mV |
    | 温度漂移 ±2.0 mV |
    | 线性度 ±0.25 | ±1.0 | %Span |
    | 量程变化 ±5.0 %Span |
    | 重复性与迟滞度 ±0.15 %Span |
    | 响应时间 1.0 | ms |
    | 输入电阻 | 4.0 | 5.0 | 6.0 | kΩ |
    | 输出电阻 | 4.0 | 5.0 | 6.0 | kΩ |
    | 稳定性(一年) ±0.5 %Span |
    该传感器可在-40°C至+85°C的工作温度范围内稳定工作,存储温度范围为-55°C至+100°C。传感器经过测试可以承受150g的冲击和2kHz,20g正弦波的振动。

    产品特点和优势


    - 紧凑设计:24PC系列传感器体积小巧,适合安装空间受限的应用场景。
    - 灵活配置:多种压力口配置选项,可以根据特殊需求进行快速调整。
    - 耐低温性能:能够在低温条件下正常工作。
    - 选择丰富:多种密封材料选择,适用于不同的介质接触环境。
    - 温度补偿:采用恒流激励源的方式,使传感器在温度变化时能够保持更好的稳定性。

    应用案例和使用建议


    24PC系列传感器广泛应用于汽车、航空航天、工业自动化等领域。例如,在工业自动化过程中,这些传感器可用于监测各种液体和气体的压力。在汽车行业中,可用于发动机管理系统中的压力监测。对于用户来说,正确的选择和配置是关键。根据具体的压力范围和应用场景,可以选择合适的型号,如24PCAFA2G型号适合需要测量1psi压力的应用。

    兼容性和支持


    Honeywell提供了广泛的配件支持,包括不同类型的密封材料和连接接口。此外,公司还提供技术支持和服务,帮助客户解决问题并确保设备的可靠运行。如有任何疑问,可以通过提供的电话号码联系技术支持。

    常见问题与解决方案


    - Q: 传感器如何进行零点校准?
    A: 参考用户手册中的详细步骤进行零点校准。
    - Q: 传感器的响应时间如何影响测量结果?
    A: 响应时间会影响快速变化的压力信号的捕捉能力。若需要高精度的快速响应,可选择低响应时间的传感器。
    - Q: 如何选择合适的压力范围?
    A: 根据实际应用场景的压力范围选择适当的型号。过大的过压保护范围可能导致精度下降。

    总结和推荐


    综上所述,24PC系列压力传感器凭借其紧凑设计、丰富的配置选项和出色的温度补偿性能,成为工业自动化、汽车等行业不可或缺的组成部分。我们强烈推荐该产品用于需要精确和可靠的压差或表压测量的应用场景。

24PCAFA6G参数

参数
最大工作压力 ±20.1379MPa
工作压力范围 ±6.89KPa
最大工作供电电压 12V
最小工作供电电压 10V
精度 ±1%
输出类型 Wheatstone Bridge
压力类型 复合型
长*宽*高 12.7mm*21.7mm*8mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 托盘

24PCAFA6G厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

24PCAFA6G数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 24PCAFA6G 24PCAFA6G数据手册

24PCAFA6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
