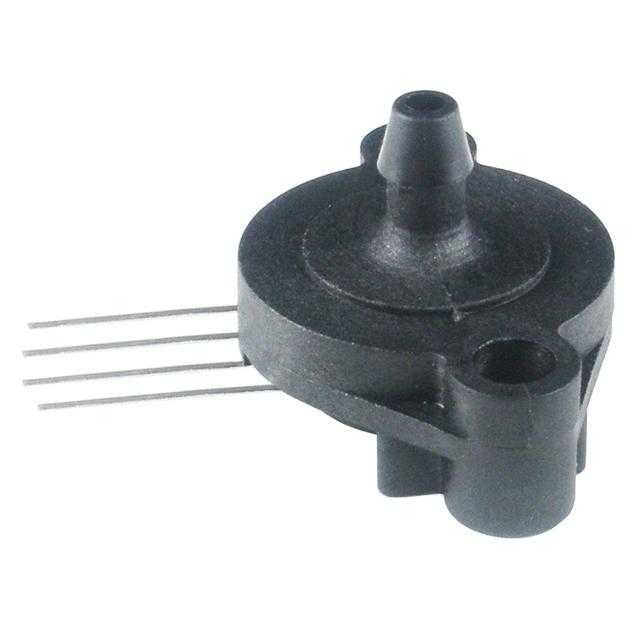

HSCSGND015PA3A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 I²C 103.42KPa 3V 3.6V 206.84KPa ±0.25% SIP-4 通孔安装 27.96mm*16.51mm*19.06mm
供应商型号: Q-HSCSGND015PA3A3
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 HSCSGND015PA3A3

HSCSGND015PA3A3概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount压力传感器是Honeywell推出的高性能传感器系列,采用压阻式硅材料制造,具有高精度和稳定性。这些传感器提供模拟或数字输出,可测量绝对、表压或差压,并广泛应用于多个领域,如医疗设备、工业控制、环境监测等。适用于非腐蚀性、非离子性气体,部分型号也支持非腐蚀性液体的测量。

    技术参数


    - 测量范围: ±1.6 mbar至±10 bar(±160 Pa至±1 MPa;±0.5 inH2O至±150 psi)
    - 供电电压: 3.3 Vdc 或 5.0 Vdc
    - 温度范围: 工作温度范围为-20°C至85°C,补偿温度范围为0°C至50°C
    - 电源电流: 3.3 Vdc时,最大2.8 mA;5.0 Vdc时,最大3.5 mA
    - 启动时间: 模拟版本为5 ms,数字版本为3 ms
    - 响应时间: 模拟版本为1 ms,数字版本为0.46 ms
    - 输出分辨率: 模拟版本为0.03 %FSS,数字版本为12位
    - 准确性: 模拟和数字版本均为±0.25 %FSS BFSL

    产品特点和优势


    - 稳定性与可靠性: 传感器在长期使用及极端温度条件下仍能保持最佳状态,减少系统校准需求。
    - 领先精度: 提供行业领先的±0.25 %FSS BFSL精度,简化软件开发并提高系统效率。
    - 灵活性: 多种封装选项(DIP、SMT、SIP)简化集成,适用于多种应用场合。
    - 宽广的压力范围: 支持从±1.6 mbar至±10 bar的多种压力范围,适合多样化应用场景。
    - 小尺寸与低功耗: 小巧尺寸(10 mm x 10 mm),典型耗电量低于10 mW,延长电池寿命。
    - 兼容性与认证: 符合ISO 9001标准,达到REACH和RoHS认证要求。

    应用案例和使用建议


    - 医疗设备: 用于血气分析仪、麻醉机、肾透析机等。例如,对于血气分析仪,传感器能够准确测量血液中氧气和二氧化碳的分压,保证分析结果的准确性。
    - 工业控制: 用于空调系统、工厂自动化、生命科学等领域。例如,在空调系统的通风管道中安装该传感器可以监测气流变化,确保空气质量。
    - 环境监测: 用于大气压力测量、空气质量检测等。传感器可在恶劣环境中稳定工作,适用于气象站和环境监测站。
    使用建议:
    - 在安装过程中,确保传感器的端口正确连接到适当的气体或液体介质。
    - 考虑传感器的定向敏感性,避免因传感器位置改变导致的误差。
    - 遵循手册中的操作指南,确保传感器的安全可靠运行。

    兼容性和支持


    - 兼容性: 传感器支持I2C和SPI接口,可方便地与微处理器直接通信。
    - 技术支持: Honeywell提供全面的技术支持,包括详细的安装指南、故障排查指南等。

    常见问题与解决方案


    - Q: 传感器在低温下无法正常工作?
    - A: 确保传感器的工作温度范围符合实际使用条件。如果需要在低温环境下工作,可以考虑使用带加热装置的传感器。
    - Q: 输出信号不稳定?
    - A: 检查供电电压是否稳定,检查接线是否牢固,尝试更换传感器或重新校准。

    总结和推荐


    TruStability® Board Mount压力传感器凭借其高精度、稳定性、灵活性和低功耗等优势,在众多应用场景中表现出色。适用于需要精确测量和长时间稳定的各类工业设备和医疗设备。推荐在对压力测量有严格要求的应用中使用该传感器,特别是在医疗设备、工业控制和环境监测等领域。

HSCSGND015PA3A3参数

参数
工作压力范围 103.42KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
输出类型 I²C
压力类型 绝对
最大工作压力 206.84KPa
长*宽*高 27.96mm*16.51mm*19.06mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

HSCSGND015PA3A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCSGND015PA3A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCSGND015PA3A3 HSCSGND015PA3A3数据手册

HSCSGND015PA3A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 96.8125 ¥ 793.8625
150+ $ 84.175 ¥ 690.235
500+ $ 74.825 ¥ 613.565
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 79386.25
