24PC15SMT

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 低压力传感器, 差分压力传感器, 最大工作15psi, 最大过载45psi
供应商型号: 480-3089-5-ND
供应商: Digi-Key
标准整包数: 1

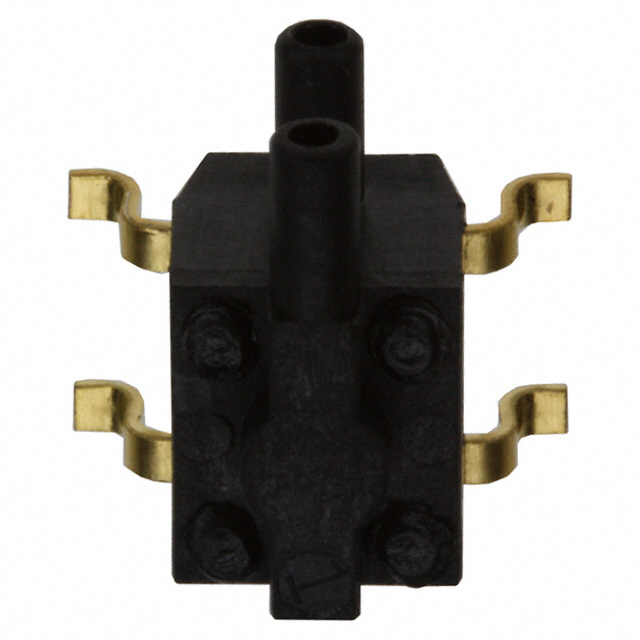

HONEYWELL 压力传感器 24PC15SMT

24PC15SMT概述

    Miniature SMT Low Pressure Sensors with Wet/Wet Differential: 24PC Series

    产品简介


    Honeywell的24PC系列微型表面贴装技术(SMT)低压传感器是一种小体积、低成本的设备,专为湿/湿差分感应设计。这些传感器基于久经考验的可靠性和准确性的24PC微型压力传感器单列直插式封装。SMT版本更小巧,减少了印刷电路板(PCB)上的占位面积,从而降低了整体PCB尺寸和成本。通过将这些传感器与其他常见的SMT设备一起板载安装,可以减少二次板载操作,提高制造效率。

    技术参数


    - 压力范围:±1 psi至±15 psi
    - 工作温度范围:-40 °C至85 °C [-40 °F至185 °F]
    - 存储温度范围:-55 °C至100 °C [-67 °F至212 °F]
    - 焊接端子温度/时间:315 °C [599 °F]最大值/10秒最大值
    - 振动:10 G,20 Hz至2000 Hz
    - 冲击:100 G,持续11毫秒
    - 寿命:至少1百万个周期
    - 供电电压:2.5 Vdc至12 Vdc
    - 输出电阻:4 kΩ至6 kΩ
    - 时间响应:1毫秒内输出信号从10%增加到90%

    产品特点和优势


    - 湿/湿能力:双端口均可接触液体
    - 介质兼容性:适用于多种液体和气体
    - 多种端口配置:提供客户在气动连接方面的灵活性
    - 小型化设计:减少关键应用中的PCB布局
    - 回流焊接能力:最大峰值温度为260 °C,符合行业标准
    - ISO 9001标准设计和制造

    应用案例和使用建议


    - 呼吸机:用于测量手术或恢复期间患者的空气流量
    - 氧气浓缩器:用于测量分子筛床的压力,以优化系统性能
    - 加湿器:用于控制输送水的压力和流量
    - 过滤器检测:用于检测滤芯堵塞并需要更换的情况
    - 工业过程压力控制:用于监测和控制工业过程中的压力
    - 空压机控制:用于控制输送到终端设备的压力
    使用建议:
    - 在湿度较高且可能接触到液体的环境中使用,确保所有接液部分密封良好。
    - 使用适当的介质和安装方式,以确保最佳性能。
    - 定期进行维护检查,确保传感器性能稳定。

    兼容性和支持


    - 兼容性:这些传感器可与多种电子元件和设备兼容,支持标准的SMT工艺。
    - 支持和服务:Honeywell提供全面的技术支持和售后服务,包括电话、网站咨询以及附近授权分销商的支持。

    常见问题与解决方案


    - Q: 传感器如何校准?
    - A: 传感器出厂前已进行校准,用户可在现场根据需要进行微调。
    - Q: 如何确定传感器是否损坏?
    - A: 观察传感器的输出是否超出正常范围。如果超出,可能是传感器故障,需更换。
    - Q: 如何处理传感器过压情况?
    - A: 确保不要超过传感器的最大过压值,否则可能导致永久性损坏。

    总结和推荐


    Honeywell的24PC系列微型SMT低压传感器具有出色的可靠性和准确性,适用于多种工业和医疗应用。其独特的湿/湿能力、广泛的温度范围以及高精度的性能使其在市场上具有很高的竞争力。我们强烈推荐这一产品,尤其是在需要精确测量和控制低压环境的应用中。

24PC15SMT参数

参数
工作压力范围 103.42KPa
最大工作供电电压 12V
最小工作供电电压 2.5V
精度 ±0.3%
输出类型 Wheatstone Bridge
压力类型 差分
最大工作压力 310.26KPa
长*宽*高 10.92mm*6.1mm*7.87mm
通用封装 SMD-4P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

24PC15SMT厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

24PC15SMT数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 24PC15SMT 24PC15SMT数据手册

24PC15SMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
