FSG010WNPB

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 拉压力传感器 称重传感器, FSG系列, 1.02kg量程
供应商型号: N-FSG010WNPB
供应商: 云汉优选
标准整包数: 1

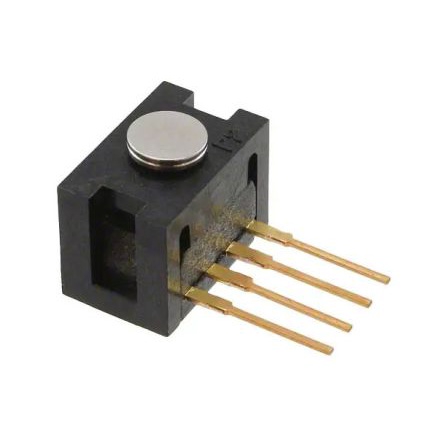

HONEYWELL 压力传感器 FSG010WNPB

FSG010WNPB概述

    # Honeywell FSG系列力传感器

    产品简介


    Honeywell FSG系列力传感器是一款高精度且可靠的力感应装置,适用于商业级应用。这款传感器采用了先进的压阻式微机械硅传感元件,能够在5N、10N、15N和20N的力感应范围内提供稳定且精确的mV输出。它的核心组件是一个不锈钢柱塞,能够将外加的压力直接传递到硅传感元件上。这种设计使得传感器能够实现非常低的重复性误差和线性误差,确保系统整体的准确性。

    技术参数


    主要技术规格
    | 参数 | 单位 | FSG005WNPB | FSG010WNPB | FSG015WNPB | FSG020WNPB |
    |
    | 力感应范围 | N | 0 to 5 | 0 to 10 | 0 to 15 | 0 to 20 |
    | 激励电压 | Vdc | 3.3 to 12.5 | 3.3 to 12.5 | 3.3 to 12.5 | 3.3 to 12.5 |
    | 零点偏移 | mV | -30 to +30 | -30 to +30 | -30 to +30 | -30 to +30 |
    | 全量程输出 | mV | 310 to 395 | 310 to 395 | 310 to 395 | 310 to 395 |
    | 线性度 | % span | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
    | 灵敏度 | mV/V/N | 6.6 to 7.8 | 3.3 to 3.9 | 2.2 to 2.6 | 1.65 to 1.95 |
    | 最小分辨率 | N | 0.0098 | 0.0098 | 0.0098 | 0.0098 |
    工作环境
    | 参数 | 单位 | 值 |
    |
    | 工作温度范围 | °C | -40 to 85 |
    | 冲击认证 | g | 150 |
    | 振动认证 | Hz | 0 to 2000 |
    绝对最大额定值
    | 参数 | 单位 | 值 |
    |
    | 存储温度范围 | °C | -40 to 100 |
    | 焊接能力 | s | 2.5 |
    | 静电放电(ESD) | KV | 8 |

    产品特点和优势


    Honeywell FSG系列力传感器具备多种优势:
    - 极低的位移(约30μm典型值),有助于减少测量误差。
    - 低重复性误差(±0.2%),提高系统整体精度。
    - 低线性误差(±0.5%),提高整个力感应范围内的系统精度。
    - 低偏心负载误差,由于机械不对准导致的系统误差降低。
    - 高ESD电阻(8 kV),在组装过程中减少特殊处理的需求。
    - 低功耗,适合电池供电应用。

    应用案例和使用建议


    潜在应用
    - 医疗:输液泵、便携式非侵入性泵、梗阻检测、肾透析机、肠内泵
    - 工业:负载和压缩感测、变张力控制、机器人末端执行器、线焊接设备
    使用建议
    为了充分发挥Honeywell FSG系列力传感器的优势,建议遵循以下几点:
    1. 在操作和装配过程中避免超过规定的过载力。
    2. 使用时确保正确安装,并遵循所有安全指导方针。
    3. 定期检查传感器的工作状态,确保其在最佳性能下运行。

    兼容性和支持


    Honeywell FSG系列力传感器具有多种接口选项,可接受预接线连接器、PCB安装和表面安装。此外,配套的塑料安装支架可以提供额外的灵活性,以适应各种应用场景。Honeywell公司提供全面的技术支持和维护服务,确保客户在使用过程中的顺利进行。

    常见问题与解决方案


    常见问题
    1. 传感器零点偏移
    - 解决办法:确保传感器未受到任何物理冲击,并重新校准。
    2. 传感器输出不稳定
    - 解决办法:检查输入电压是否符合要求,调整电压至规定范围内。
    3. 传感器过载损坏
    - 解决办法:检查应用环境,确保不超过规定的最大负荷。

    总结和推荐


    Honeywell FSG系列力传感器以其高精度、低功耗、快速响应时间等特点,在医疗和工业领域有着广泛的应用前景。其独特的设计和技术参数使其在市场上具有较高的竞争力。我们强烈推荐此系列产品给需要高精度力感应的应用场合。

FSG010WNPB参数

参数
精度 ±0.5%
输出类型 -
压力类型 -
最大工作压力 -
工作压力范围 0N~10N
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 盒装,散装

FSG010WNPB厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

FSG010WNPB数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL FSG010WNPB FSG010WNPB数据手册

FSG010WNPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
