首页  >  产品百科  >  HSCMLNN030PAAA5

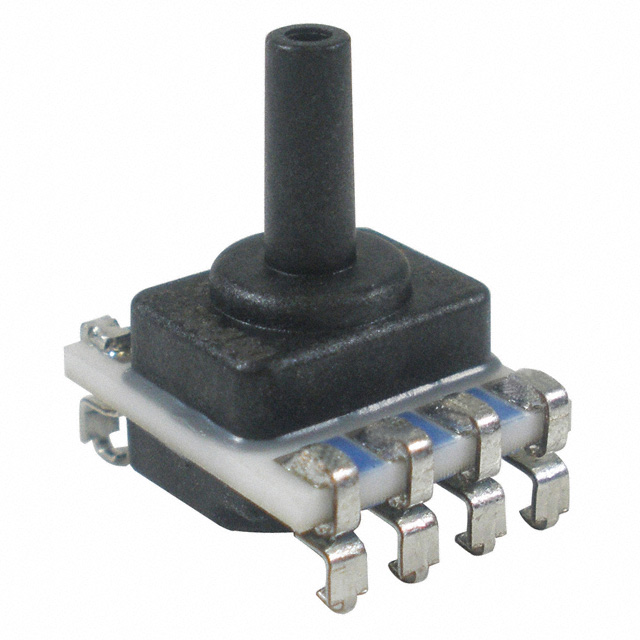

HSCMLNN030PAAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 206.84KPa 4.75V 5.25V 413.69KPa ±0.25% 8-SMD 贴片安装,顶部安装 10mm(长度)*13.75mm(高度)
供应商型号: Q-HSCMLNN030PAAA5
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 HSCMLNN030PAAA5

HSCMLNN030PAAA5概述

    TruStability® Board Mount Pressure Sensors: HSC Series

    产品简介


    TruStability® Board Mount Pressure Sensors,HSC系列是高精度硅陶瓷压力传感器,提供比例模拟或数字输出信号。此系列适用于广泛的工业和商业应用,能够测量绝对、表压或差分压力。传感器采用高度集成的专用集成电路(ASIC)进行校准和温度补偿,确保在指定的压力范围和温度范围内保持高性能。

    技术参数


    - 压力范围:±1.6 mbar 至 ±10 bar | ±160 Pa 至 ±1 MPa | ±0.5 inH2O 至 ±150 psi
    - 输出类型:模拟或数字
    - 工作电压:3.3 Vdc 或 5.0 Vdc
    - 输出更新速率:模拟约 1 kHz,数字约 2 kHz
    - 补偿温度范围:0°C 至 50°C [32°F 至 122°F]
    - 压力非线性误差:±0.25 %FSS BFSL(满量程刻度最佳拟合直线)
    - 温度范围:-20°C 至 85°C [-4°F 至 185°F]

    产品特点和优势


    - 稳定性与可靠性:即使经过长时间使用和极端温度条件,传感器仍保持卓越的稳定性和可靠性。
    - 精度:具有业界领先的精度±0.25 %FSS BFSL,可减少系统设计时间。
    - 多种封装选择:DIP、SMT 和 SIP 封装提供了灵活的集成选项。
    - 宽泛的压力范围:涵盖从±1.6 mbar 到 ±10 bar 的广泛范围。
    - 低功耗:典型功率消耗小于 10 mW,有助于延长电池寿命。

    应用案例和使用建议


    - 医疗设备:如呼吸机、麻醉机等,需要高精度的压力测量以确保患者安全。
    - 工业过程控制:用于监测和控制生产过程中的压力变化,提高生产效率。
    - 环境监测:如医院空气质量和气体泄漏检测。
    使用建议:
    - 确保液态介质仅应用于 Port 1。
    - 在液态介质干燥后不会留下残留物,以免影响传感器输出。
    - 尽量避免传感器受到震动和冲击,以保护传感器的长期稳定性。

    兼容性和支持


    TruStability®压力传感器支持多种封装形式,能够与各类电子元器件和设备无缝对接。客户可以访问 Honeywell 官方网站获取详细的技术文档和支持服务。

    常见问题与解决方案


    1. 问题:传感器无法正常工作。
    解决方案:检查连接线路是否正确且无误,确认供电电压在允许范围内。
    2. 问题:传感器输出不稳定。
    解决方案:确认传感器是否处于温度补偿范围内,必要时重新校准。

    总结和推荐


    TruStability® HSC系列压力传感器凭借其高精度、稳定性和灵活性,成为众多应用场合的理想选择。其宽广的压力范围和多种封装形式使其适用于各种复杂环境。总体而言,这款传感器非常推荐用于需要高精度压力测量的应用。

HSCMLNN030PAAA5参数

参数
输出类型 -
压力类型 绝对
最大工作压力 413.69KPa
工作压力范围 206.84KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
长*宽*高 10mm(长度)*13.75mm(高度)
通用封装 8-SMD
安装方式 贴片安装,顶部安装
零件状态 在售
包装方式 散装

HSCMLNN030PAAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMLNN030PAAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMLNN030PAAA5 HSCMLNN030PAAA5数据手册

HSCMLNN030PAAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 75.45 ¥ 618.69
150+ $ 65.6 ¥ 537.92
500+ $ 58.3125 ¥ 478.1625
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 61869
