首页  >  产品百科  >  HSCMRRD100PDSA3

HSCMRRD100PDSA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 压阻压力传感器, 最大工作689kPa, 最大过载1723kPa
供应商型号: 2269686
供应商: 海外现货
标准整包数: 1

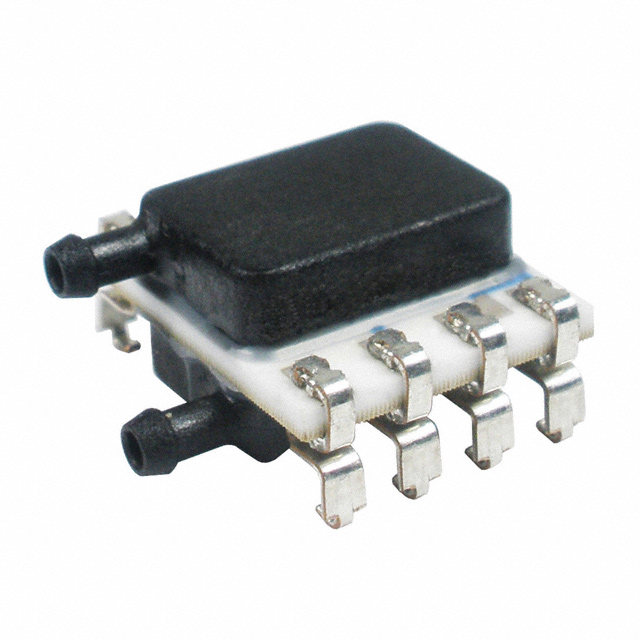

HONEYWELL 压力传感器 HSCMRRD100PDSA3

HSCMRRD100PDSA3概述

    TruStability® Board Mount Pressure Sensors

    1. 产品简介


    TruStability® Board Mount Pressure Sensors(以下简称TruStability传感器)是霍尼韦尔推出的高精度硅陶瓷(HSC)系列压力传感器。它们提供了比例模拟或数字输出信号,用于在指定的全量程压力范围和温度范围内读取压力值。这些传感器被广泛应用于需要精确测量气体压力的应用场景,如医疗设备、环境监测、流体控制等。

    2. 技术参数


    一般规格
    - 供电电压:-0.3 Vdc 至 6.0 Vdc
    - 数字接口时钟频率:I²C(最高100 kHz),SPI(最高800 kHz)
    - ESD耐受能力:3 kV
    - 存储温度:-40°C 至 85°C
    - 焊接时间与温度:SIP、DIP(最多4秒,250°C),SMT(最多15秒,250°C)
    环境规格
    - 气体湿度:0%至95%,非凝结
    - 液体介质:100%凝结或Port 1直接液体接触
    - 振动:符合MIL-STD-202G标准
    - 冲击:符合MIL-STD-202G标准
    - 寿命:至少1百万次压力循环
    - 焊接工艺:符合J-STD-020-D.1湿敏等级
    模拟操作规格
    - 供电电压:3.3 Vdc 或 5.0 Vdc
    - 供电电流:3.3 Vdc(2.1 mA),5.0 Vdc(2.7 mA)
    - 工作温度范围:-20°C 至 85°C
    - 补偿温度范围:0°C 至 50°C
    - 启动时间:5毫秒
    - 响应时间:1毫秒
    - 准确度:±0.25 %FSS BFSL
    - 输出分辨率:0.03 %FSS
    数字操作规格
    - 供电电压:3.3 Vdc 或 5.0 Vdc
    - 供电电流:3.3 Vdc(3.1 mA),5.0 Vdc(3.7 mA)
    - 工作温度范围:-20°C 至 85°C
    - 补偿温度范围:0°C 至 50°C
    - 启动时间:3毫秒
    - 响应时间:0.46毫秒
    - SPI/I²C电平:低(最低80% Vsupply),高(最高20% Vsupply)
    - 拉高电阻:1kΩ
    - 准确度:±0.25 %FSS BFSL
    - 输出分辨率:12位

    3. 产品特点和优势


    TruStability传感器的主要优势在于其行业领先的稳定性和准确性。这些传感器具有以下特点和优势:
    - 稳定性与可靠性:经过长期使用和极端温度条件后,传感器的稳定性仍然保持行业领先水平。
    - 卓越的准确度:提供±0.25 %FSS BFSL的行业最高准确度,减少系统设计时间和成本。
    - 灵活的接口选项:多种压力端口和外壳选择简化集成过程。
    - 宽广的压力范围:从±1.6 mbar至±10 bar,满足各种应用需求。
    - 超低功耗:典型功耗小于10 mW,有助于延长电池寿命。
    - 小型封装:10 mm x 10 mm的紧凑封装,占用更少的PCB面积。
    - 兼容性强:可用于空气和其他干燥气体,并支持液体介质选项。

    4. 应用案例和使用建议


    TruStability传感器广泛应用于多个领域,如:
    - 医疗健康:呼吸机、睡眠呼吸暂停设备、肺功能测试仪
    - 工业自动化:环境监控、生命科学仪器、气动控制
    - 汽车电子:气压监测系统、气动控制系统
    在实际应用中,为了确保传感器的最佳性能,应遵循以下建议:
    - 确保液态介质仅应用于Port 1,避免Port 2接触液体。
    - 定期清洁和检查传感器,特别是在液体环境中使用时。
    - 在安装时,尽量使Port 1向下放置,以防止颗粒物进入。

    5. 兼容性和支持


    TruStability传感器采用标准DIP、SMT和SIP封装,可轻松集成到现有电路板中。它们支持I²C和SPI通信协议,允许直接与微处理器接口。此外,霍尼韦尔提供详尽的技术支持文档和在线资源,帮助客户进行产品选型和设计。

    6. 常见问题与解决方案


    - 问题:传感器在液态环境下工作不正常。
    - 解决方案:确认液体介质不含颗粒物,并仅将液体介质应用于Port 1。

    - 问题:传感器在启动时无法正常工作。
    - 解决方案:检查供电电压是否在规定范围内,重新连接电源并重启。

    7. 总结和推荐


    综上所述,TruStability传感器凭借其行业领先的稳定性和准确度、广泛的适用性以及灵活的设计,在多个行业中具有重要的应用价值。对于需要高性能压力传感解决方案的应用,强烈推荐选用霍尼韦尔的TruStability Board Mount Pressure Sensors。这些传感器不仅能够提高系统的可靠性和效率,还能简化设计过程,降低整体成本。

HSCMRRD100PDSA3参数

参数
最小工作供电电压 3V
精度 ±0.25%
输出类型 SPI
压力类型 差分
最大工作压力 689KPa
工作压力范围 ±689.48KPa
最大工作供电电压 3.6V
长*宽*高 6.16mm(高度)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

HSCMRRD100PDSA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMRRD100PDSA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMRRD100PDSA3 HSCMRRD100PDSA3数据手册

HSCMRRD100PDSA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 585.6015
10+ ¥ 570.9537
25+ ¥ 559.5351
50+ ¥ 548.3395
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 585.6
