首页  >  产品百科  >  HSCDANT001PGSA3

HSCDANT001PGSA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 SPI 6.89KPa 3V 3.6V 68.95KPa ±0.25% DIP-8 通孔安装,顶部安装
供应商型号: 480-3333-ND
供应商: Digi-Key
标准整包数: 1

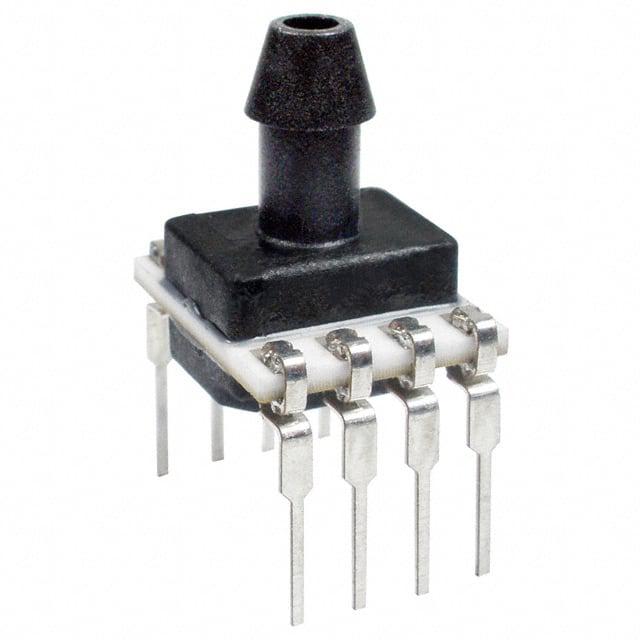

HONEYWELL 压力传感器 HSCDANT001PGSA3

HSCDANT001PGSA3概述

    TruStability® Board Mount Pressure Sensors HSC系列

    产品简介


    TruStability® Board Mount Pressure Sensors HSC系列是一款高精度硅陶瓷压力传感器,提供模拟或数字输出,用于读取指定满量程压力范围和温度范围内的压力值。HSC系列采用板载专用集成电路(ASIC),经过全面校准和温度补偿,可以有效补偿传感器偏移、灵敏度、温度效应和非线性误差。

    技术参数


    - 测量范围:绝对、表压和差压测量,范围从±1.6 mbar到±10 bar,对应±160 Pa到±1 MPa,或者±0.5 inH2O到±150 psi。
    - 供电电压:3.3 Vdc 或 5.0 Vdc。
    - 响应时间:模拟版本为1ms,数字版本为0.46ms。
    - 电源电流:对于3.3 Vdc为2.8mA,对于5.0 Vdc为3.5mA(模拟版本);对于3.3 Vdc为3.1mA,对于5.0 Vdc为3.7mA(数字版本)。
    - 工作温度范围:-20°C到85°C。
    - 校准温度范围:0°C到50°C。

    产品特点和优势


    - 高稳定性:行业领先的长期稳定性,即使在长时间使用和极端温度条件下也能保持最佳性能。
    - 高精度:全量程范围内精度达到±0.25% FSS BFSL。
    - 广泛的适用性:适用于多种不同的气体和液体介质。
    - 小尺寸设计:小尺寸封装,非常适合拥挤的电路板安装。
    - 低功耗:超低功耗(通常小于10 mW),可选睡眠模式。

    应用案例和使用建议


    HSC系列压力传感器广泛应用于多个领域,例如医疗设备(如血液分析仪、肾透析机)、工业控制(如气流监测、空调系统)和环境监测(如室内空气质量监控)。为了确保传感器正常工作,建议在安装时遵循以下几点:
    - 确保传感器仅用于指定的介质(气体或液体)。
    - 在安装过程中避免任何颗粒物进入传感器内部。
    - 针对液体介质的应用,确保传感器位置正确,以减少残留物的积聚。

    兼容性和支持


    HSC系列压力传感器兼容多种接口标准,如I2C和SPI,可以方便地与微处理器直接连接。制造商提供了详细的文档和支持服务,包括在线技术支持和产品认证信息。

    常见问题与解决方案


    - 问:传感器安装后无法正常工作?
    - 答:检查供电电压是否在允许范围内,并确认接线正确无误。
    - 问:传感器输出不准确?
    - 答:检查安装位置是否符合要求,并进行必要的校准。
    - 问:传感器过热?
    - 答:确保工作环境温度不超过传感器的最高额定温度,并检查散热措施是否到位。

    总结和推荐


    TruStability® Board Mount Pressure Sensors HSC系列凭借其高精度、稳定性及广泛应用范围,在多种工业和消费类电子产品中表现出色。它具有高度的灵活性和可靠性,是许多应用场景的理想选择。我们强烈推荐在需要精确测量的压力传感器应用中考虑使用此系列的产品。

HSCDANT001PGSA3参数

参数
最大工作压力 68.95KPa
工作压力范围 6.89KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
输出类型 SPI
压力类型 排气式 计量
通用封装 DIP-8
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 管装

HSCDANT001PGSA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDANT001PGSA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDANT001PGSA3 HSCDANT001PGSA3数据手册

HSCDANT001PGSA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.324 ¥ 429.5177
5+ $ 47.3928 ¥ 396.6185
10+ $ 45.9295 ¥ 384.3727
25+ $ 44.1804 ¥ 369.7351
50+ $ 43.7852 ¥ 366.4278
库存: 101
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 429.51
直接购买
加入购物车
