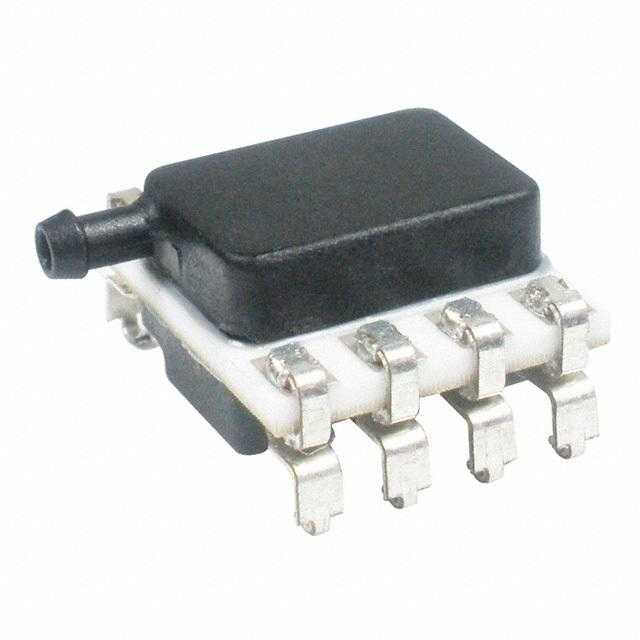

HSCMRND100PGSA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 SPI 689.48KPa 3V 3.6V 1.72369MPa ±0.25% 8-SMD 贴片安装 5.8mm(高度)
供应商型号: N-HSCMRND100PGSA3
供应商: 云汉优选
标准整包数: 1
HONEYWELL 压力传感器 HSCMRND100PGSA3

HSCMRND100PGSA3概述

    TruStability® Board Mount Pressure Sensors HSC系列:高精度补偿/放大压力传感器

    产品简介


    TruStability® Board Mount压力传感器HSC系列是霍尼韦尔公司推出的一款高性能硅陶瓷压力传感器,提供模拟和数字两种输出方式。这些传感器通过一个专用集成电路(ASIC)进行了全面校准和温度补偿,确保其在全量程压力范围内和温度范围内的稳定性和准确性。HSC系列适用于各种工业应用,如医疗设备、环境监测、航空航天等。

    技术参数


    - 测量范围: ±1.6 mbar到±10 bar | ±160 Pa到±1 MPa | ±0.5 inH2O到±150 psi
    - 供电电压: 3.3 Vdc 或 5.0 Vdc
    - 供电电流: 模拟版(>60 mbar时): 2.1 mA(3.3 Vdc),2.7 mA(5.0 Vdc);模拟版(<40 mbar时): 2.8 mA(3.3 Vdc),3.5 mA(5.0 Vdc)
    - 工作温度范围: -20°C到85°C
    - 补偿温度范围: 0°C到50°C
    - 启动时间: 模拟版<5 ms,数字版<3 ms
    - 响应时间: 模拟版<1 ms,数字版0.46 ms
    - 精度: ±0.25% FSS BFSL

    产品特点和优势


    - 稳定性与可靠性: 经过长期使用和极端温度条件测试,传感器保持最佳稳定性。
    - 行业领先精度: 达到±0.25% FSS BFSL的精度,简化系统设计并减少软件开发成本。
    - 灵活的设计: 提供多种端口和封装选项,便于集成。
    - 宽泛的压力范围: 从±1.6 mbar到±10 bar,适合多种应用场景。
    - 低功耗: 极低的功率消耗(小于10 mW)提高了系统的能效。
    - 小尺寸: 尺寸仅为10 mm x 10 mm,非常适合空间受限的应用。
    - 兼容性强: 兼容多种非离子流体和液体介质,适用于多种环境。

    应用案例和使用建议


    - 应用案例: 包括气体流量监控、呼吸设备、气压计等。HSC系列传感器在医疗设备、生命科学和工业自动化等领域得到广泛应用。
    - 使用建议: 确保正确连接电源和接地,以避免电气损坏。对于液体介质的应用,确保介质不含颗粒物,并避免液态残留。

    兼容性和支持


    - 兼容性: 支持I²C和SPI接口,可根据具体需求选择相应的通信协议。
    - 支持: 霍尼韦尔提供详尽的技术文档和客户服务支持,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    - 问题: 传感器不响应。
    - 解决方案: 检查电源和接地连接,确保符合技术手册的要求。
    - 问题: 传感器输出不稳定。
    - 解决方案: 确认环境温度在规定的补偿范围内,检查是否有外部干扰。

    总结和推荐


    综上所述,TruStability® Board Mount压力传感器HSC系列是一款集高精度、稳定性、灵活性于一体的高性能传感器。其在医疗设备、工业自动化和生命科学领域的广泛适用性和优秀的技术性能使其成为市场上极具竞争力的产品。推荐用户根据具体需求选择合适的型号,并遵循技术手册的指导进行安装和使用。

HSCMRND100PGSA3参数

参数
输出类型 SPI
压力类型 排气式 计量
最大工作压力 1.72369MPa
工作压力范围 689.48KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
长*宽*高 5.8mm(高度)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

HSCMRND100PGSA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMRND100PGSA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMRND100PGSA3 HSCMRND100PGSA3数据手册

HSCMRND100PGSA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
